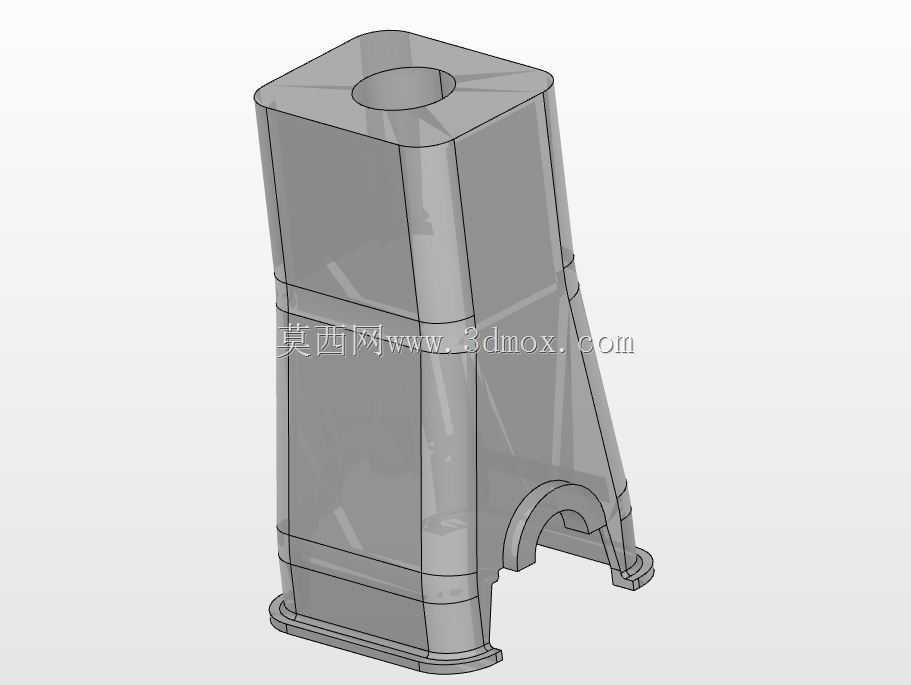

机械限位挡块结构三维设计

这类挡块结构多应用在工装夹具、自动化输送线以及机床工位的限位场景中，核心作用是在设备运行过程中对移动工件、运动机构形成硬限位，避免机构超程运行引发碰撞故障，也可作为工件装夹时的定位支撑面，保障加工或装配过程的位置精度。从结构设计来看，整体采用上窄下宽的渐变式立柱形态，顶部开设的同轴通孔用于穿装锁紧螺栓，可将挡块整体固定在安装基座的对应工位上，孔位周边做了加厚处理，能够分散螺栓锁紧时的压应力，避免长期受力出现孔口开裂的问题。下部的分叉式支撑脚是整个结构的受力核心，两个支脚的底面共面，安装时可完全贴合基座安装面，增大接触面积降低单位面积压强，支脚内侧的弧形缺口是为了避让安装位附近的凸起轴类结构，避免安装时出现结构干涉，无需额外对基座周边结构做二次加工即可完成装配。设计过程中优先考虑了受力传导路径，顶部承受的撞击力或支撑力会沿着立柱的加强筋结构均匀传导至底部两个支脚，立柱侧壁的竖向加强筋并非等厚设计，靠近受力侧的筋条厚度更大，可抵消长期受侧向力产生的形变，整体壁厚过渡均匀，没有出现壁厚突变的区域，无论是采用机加工还是铸造成型工艺，都能有效降低内部应力集中的风险。安装边界方面，底部支脚的跨距决定了安装面所需的最小平面尺寸，安装时需保证两个支脚的贴合面平面度公差在0.1mm以内，避免安装后出现倾斜导致限位面角度偏差，顶部通孔的中心到底部安装面的垂直高度为固定值，选型时可根据所需限位高度匹配对应规格，安装时通孔的轴线需与受力方向保持垂直，可最大化螺栓的锁紧强度，避免受侧向剪切力导致螺栓断裂。日常应用中这类挡块常配合缓冲垫使用，在顶部受力面粘贴聚氨酯缓冲垫可降低刚性碰撞产生的噪音，同时减少反复撞击对挡块本体的磨损，延长零件的使用寿命，结构上没有冗余的复杂曲面，加工难度低，维护更换时拆装便捷，可快速完成备件替换，减少设备停机等待时间。
