偏置式传动连接链路结构件

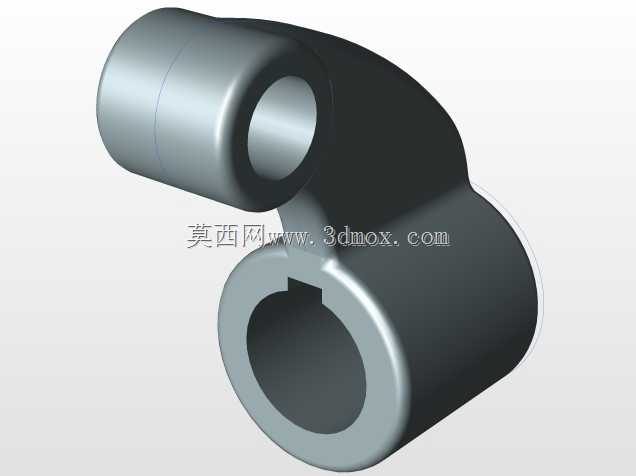

该偏置链路结构件主要应用于需要实现两平行轴间非共线动力传递、存在空间错位的铰接传动场景，常见于轻工自动化输送线的连杆传动组、小型工程机械的操纵联动机构、专用设备的角度调整连接单元中，可在有限安装空间内完成扭矩与往复动作的传递，规避直连结构带来的空间干涉问题。从功能特性来看，该零件两端分别设置带键槽的轴孔与光滑铰接孔，下端带键槽的孔用于和主动/从动动力轴实现周向固定，可传递额定扭矩，避免传动过程中出现相对转动打滑；上端光滑铰接孔用于配套销轴实现铰接转动，可在传动过程中自适应小范围角度偏转，补偿装配与运行过程中产生的位置误差，降低连杆机构的卡滞风险。设计过程中优先考虑了安装空间的边界约束，两孔的中心偏置距离经过传动行程校核，既满足动作行程的摆角要求，又避免运动过程中与周边相邻结构件发生碰撞；零件主体采用弯臂式过渡结构，过渡区域设置大圆角应力释放结构，避免应力集中导致的交变载荷下疲劳断裂，壁厚经过抗弯截面模量计算，在满足传动强度要求的前提下尽可能缩减整体重量，降低传动过程中的惯性负载。外形尺寸方面，下端轴孔的键槽采用标准普通平键槽规格，可直接适配标准GB/T1096平键完成轴连接，无需额外定制键连接件；上端铰接孔的内径公差带选取H7级，可与配套g6公差的销轴实现间隙配合，保证铰接转动灵活无卡滞，同时控制径向窜动量在合理范围内。安装边界上，零件下端轴孔的轴向定位靠轴肩与轴用挡圈完成，上端铰接孔的销轴配套孔用挡圈实现轴向限位，整体安装无需额外定制复杂连接件，可直接与标准传动配件适配，降低装配与后期维护的配件成本。弯臂的外轮廓做了圆弧收边处理，避免装配与检修过程中尖锐棱角对操作人员造成划伤，同时减少运动过程中对周边管线、防护件的剐蹭风险。
