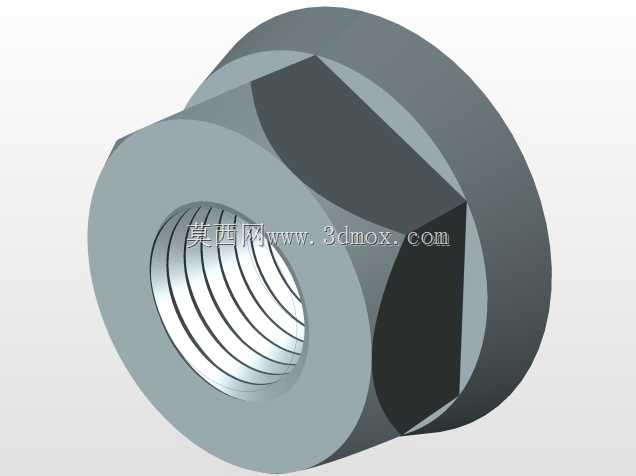

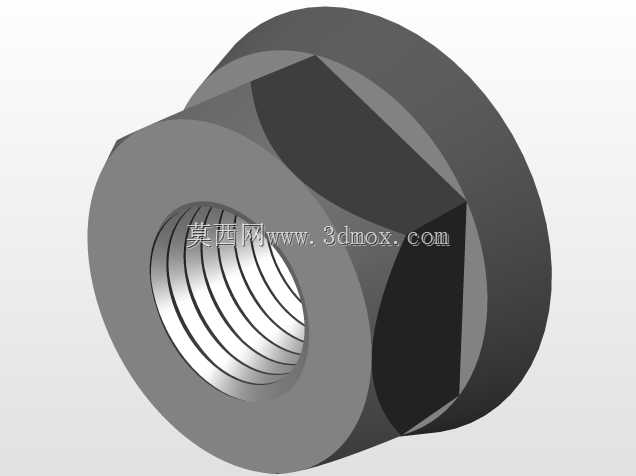

六角法兰面防松锁紧螺母结构设计

这款带法兰面的六角螺母，在常规紧固件应用场景里覆盖范围极广，从普通的钣金机架装配、液压管路接头固定，到户外工程机械的振动工况连接位，都能见到这类结构的身影。和普通六角螺母相比，底部一体成型的法兰盘相当于自带了一个平垫圈，安装时不需要额外搭配垫片，既减少了装配环节的零件清点工作量，也能避免现场装配时漏装垫片导致的接触面压溃问题。法兰盘的底面做了细微的防滑齿纹设计，在拧紧之后齿纹会轻微嵌入被连接件的表面，在设备持续振动的工况下，能有效降低螺母因为往复载荷出现自松退的概率，这一点在工程机械、农业设备这类长期处于颠簸振动环境的设备上优势格外明显。从设计逻辑上看，这款螺母的六角对边尺寸遵循了常规外六角紧固件的通用标准，和对应规格的普通六角螺母可以共用同规格的扳手、套筒，现场装配不需要额外准备特殊工具，降低了装配工具的适配成本。法兰盘的外径比六角对边尺寸略大，增大了和被连接件的接触面积，对于材质偏软的铝合金件、塑料件、薄钣金件的连接场景，更大的接触面积可以分散螺母压紧时的面压，避免被连接件表面被压出凹痕，甚至出现连接位变形失效的问题。内螺纹的精度按照普通粗牙螺纹的中等公差等级设计，能适配市面上绝大多数同规格的外螺纹紧固件，不需要做特殊的螺纹适配加工。安装边界上，因为法兰盘的存在，需要预留的安装避让空间比普通六角螺母略大，在做结构排布的时候，要注意连接孔周边的沉台或者避让槽尺寸要覆盖法兰盘的外径，避免拧紧时法兰盘和周边结构产生干涉。螺纹孔的同轴度和法兰端面的垂直度在建模时做了严格的公差约束，保证拧紧之后螺母端面和被连接件表面完全贴合，不会出现因为端面倾斜导致的螺纹受力不均、局部应力集中的问题，能有效提升螺纹连接的疲劳寿命。在一些不需要额外加装防松垫圈、弹垫的场景下，这款螺母可以单独完成紧固+防松+分散面压的多重作用，能有效减少整机的零件种类，降低BOM管理的复杂度，也能减少装配工序的步骤，提升产线的装配效率。
