5/8英寸赫斯基衬套13/16-20Trd结构件

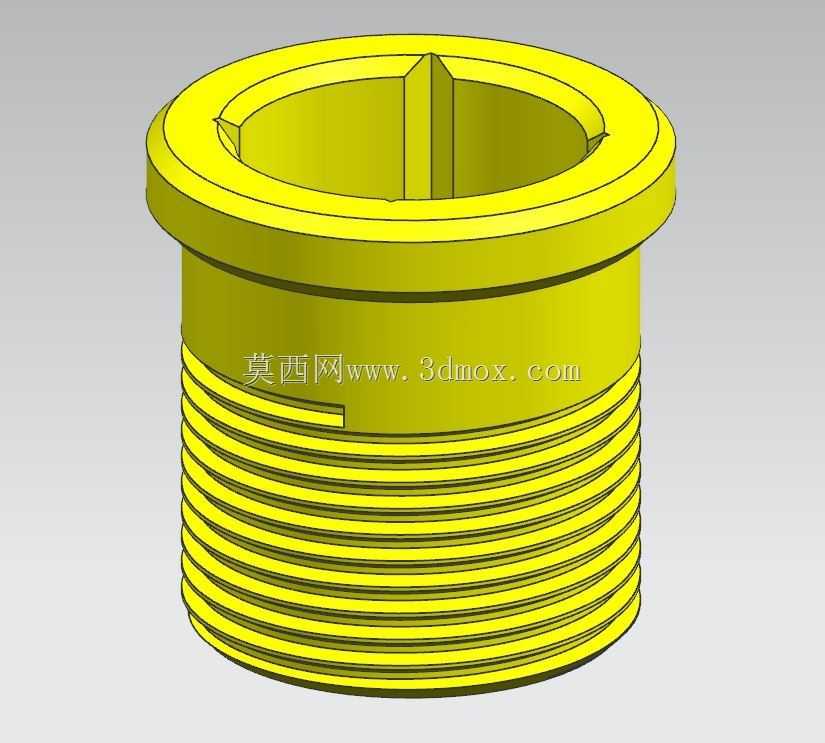

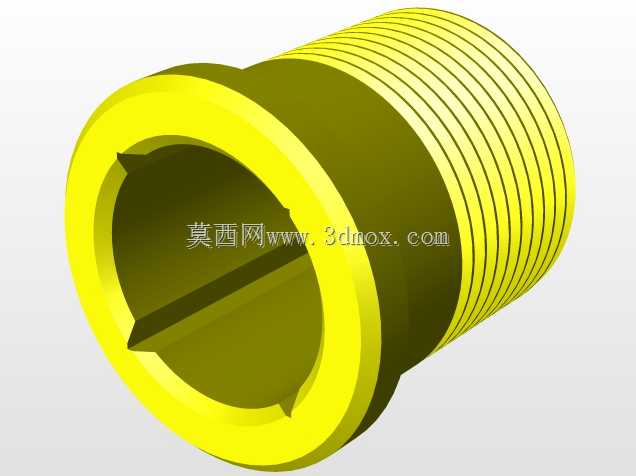

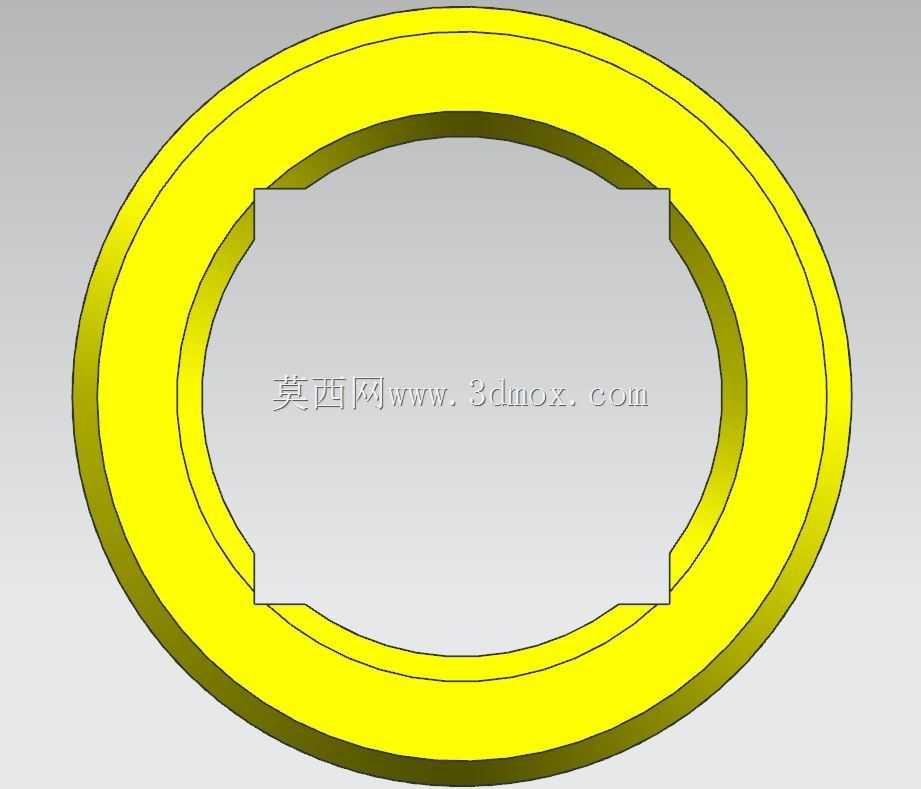

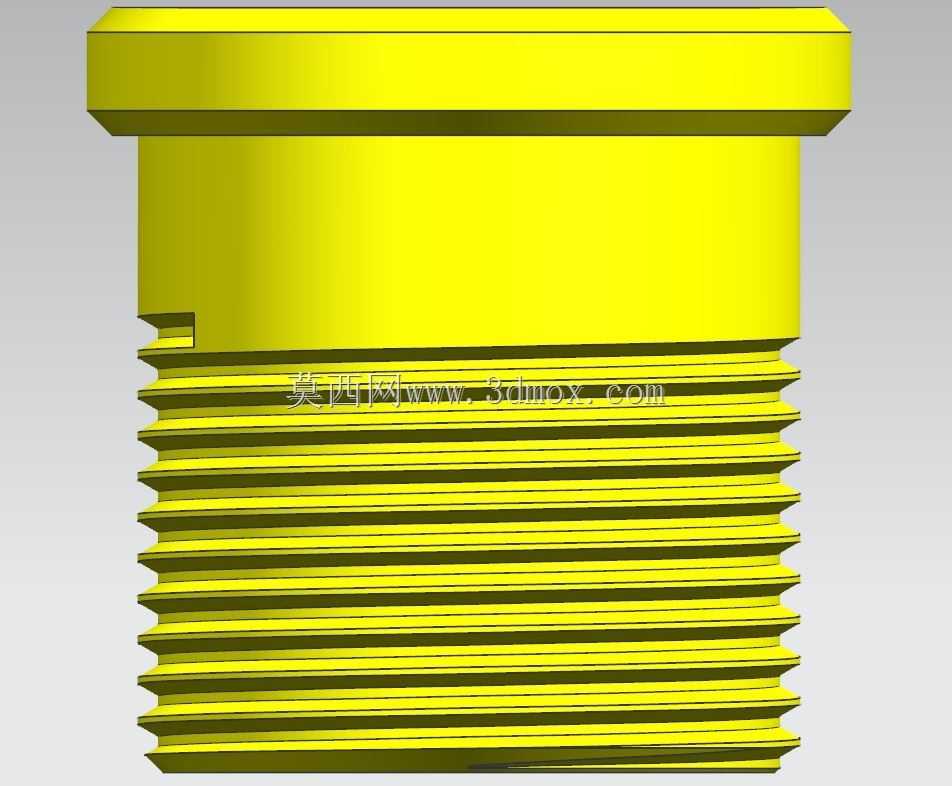

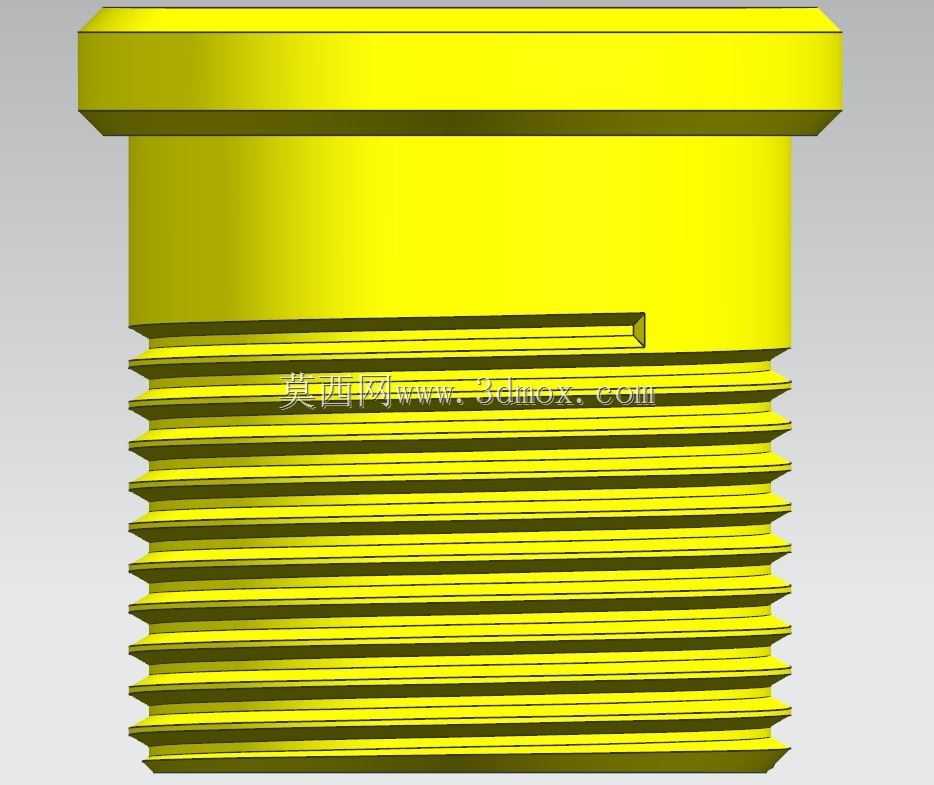

在石油开采、高压流体输送管路以及重型液压设备的连接节点中，这类带梯形螺纹的衬套是承担密封衔接、载荷分散的核心小尺寸零件，很多现场装配人员容易忽略这类小零件的精度影响，实际上衬套的配合公差直接决定了整套连接结构的耐压等级与使用寿命。这款衬套适配5/8英寸规格的赫斯基标准连接体系，配套螺纹规格为13/16-20Trd，也就是每英寸20牙的梯形螺纹，这类螺纹相比普通三角螺纹拥有更大的牙型受力面，抗冲击、抗重载滑脱的能力更强，适合在存在周期性振动、压力波动的管路连接场景中使用。从结构设计来看，衬套采用环形整体式结构，内孔做了适配对接件的异形切边处理，并非全圆形通孔，这个结构是为了在装配时与对接端的止转结构配合，避免螺纹旋紧到位后衬套跟转，同时也能在承受径向载荷时分散局部应力，避免长期载荷作用下衬套出现圆度变形。衬套的外圆与安装孔采用间隙配合设计，装配时可通过辅助工具轻敲压入安装位，压入后外圆与安装基体紧密贴合，能将连接部位的轴向载荷均匀传递到基体上，避免螺纹连接处出现应力集中。设计这类衬套时，首先要确认对接端的螺纹旋合长度，这款衬套的轴向厚度经过匹配计算，能保证螺纹旋合后有足够的啮合牙数，不会出现螺纹滑牙、连接脱开的问题；内孔的异形切边尺寸需要与对接件的止转凸台严格匹配，单边间隙控制在合理范围内，既保证装配时能顺利对位，又不会因为间隙过大导致运行过程中出现冲击磨损。安装边界方面，衬套的外圆直径需要与基体上的安装孔保持H7/p6的配合公差，压入前需要清理安装孔内的毛刺、铁屑，避免衬套压入后出现倾斜，导致螺纹同轴度超差；衬套的两个端面需要与安装基体的端面保持平行，旋入对接螺纹件时要控制拧紧力矩，避免力矩过大导致衬套出现变形，影响后续的密封效果。在实际现场使用中，这类衬套常被用在高压注水管线、液压控制阀组的连接位置，相比普通的螺纹直连，加装衬套后能避免基体螺纹被反复拆装磨损，后期维护时只需要更换衬套即可，不需要对整个基体部件进行攻丝修复，大幅降低了设备维护的成本与停机时间。设计建模过程中，需要重点关注梯形螺纹的牙型角、螺距精度，以及内孔异形切边的位置度，这些参数如果出现偏差，会直接导致装配时无法对位，或者螺纹旋合不畅，影响整个连接结构的可靠性。
