CNC加工用刀具预设定位工装结构

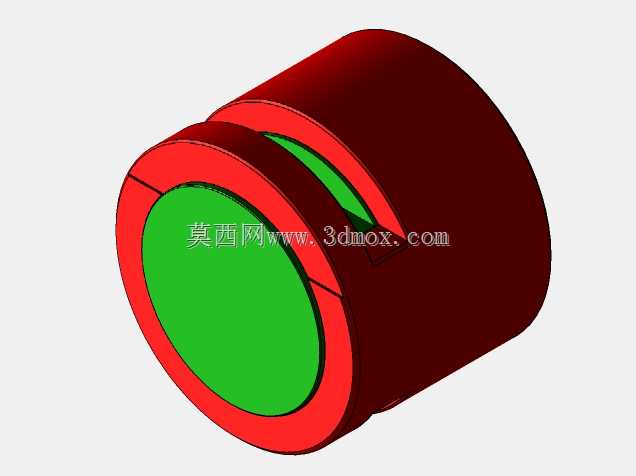

这款CNC刀具预设定位工装，主要应用于数控加工中心的机加工生产场景，是数控加工工序中衔接刀具预调与机床装夹的关键配套工装，能够有效缩短机床换刀后的对刀准备时长，降低操作人员手动对刀的误差风险，提升批量零件加工的尺寸一致性与生产节拍稳定性。在实际生产使用中，该工装可安置在机床旁的刀具预调工位，提前完成待换刀具的伸出长度、径向跳动参数的预设校准，待机床需要换刀时可直接将校准完成的刀具装入机床主轴，无需在机床加工舱内反复调试对刀，大幅减少设备非加工待机时间，尤其适配多工序批量零件的连续加工场景，能有效提升数控设备的实际稼动率。从功能特性来看，该工装采用同轴套式主体结构，主体为阶梯圆柱形态，外层深红色部分为工装的主体支撑基体，采用刚性优异的合金结构钢材质，能够承受刀具装夹过程中的径向作用力，避免工装变形带来的校准偏差；中层红色环形结构为刀具的轴向定位基准面，加工时严格控制端面与内孔的垂直度公差，保证刀具装入后轴向定位精度控制在0.01mm以内；内层绿色区域为弹性抱紧结构，开口式的弹性槽设计能够适配对应直径规格的数控刀柄，装入刀柄时通过弹性形变产生均匀的抱紧力，既可以固定刀柄避免预调过程中出现窜动，又不会刮伤刀柄的夹持表面，保证刀柄后续装入机床主轴时的配合精度。设计过程中，工程师充分考虑了现场操作的便捷性与定位可靠性，整体采用同轴回转体结构，没有多余的突出棱角，操作人员取放时不易磕碰受伤；外侧的阶梯结构可直接适配工位上的标准固定座，无需额外制作转接安装板，安装时只需将工装大端外圆对准固定座的内孔推入，依靠配合公差即可完成定位，安装边界控制在直径120mm、轴向长度150mm的圆柱空间内，不会占用过多的工位操作空间，也不会和周边的刀具存放架、预调测量表产生位置干涉。工装的弹性开口槽经过特殊的角度设计，开口宽度控制在合理范围，既保证足够的弹性抱紧行程，又不会因为开口过大降低基体的整体刚性，长时间反复装夹使用后不会出现弹性疲劳失效的问题，有效延长工装的使用寿命。在日常批量加工场景中，操作人员可提前将后续工序需要用到的多把刀具依次装入该工装完成长度、径向参数的预调校准，每把刀具校准完成后可直接连同标识放入待换刀位，机床换刀时直接取用即可，相比传统的机内对刀方式，单把刀具的准备时间可缩短70%以上，同时避免了机内对刀时切削残留、冷却液附着带来的测量误差，能够有效保证加工零件的尺寸精度稳定性，降低废品率。
