手动螺旋式夹紧工装夹钳结构设计

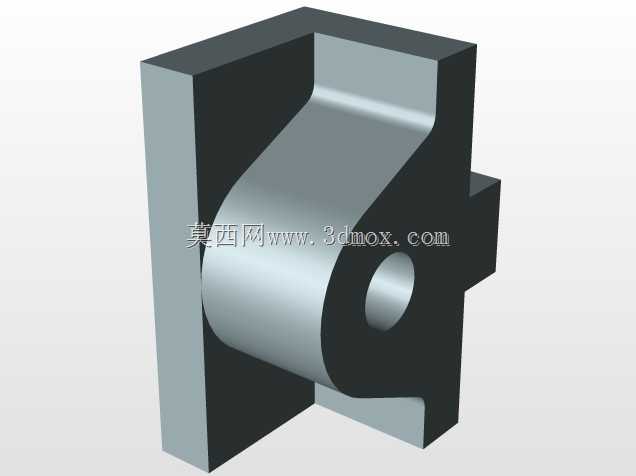

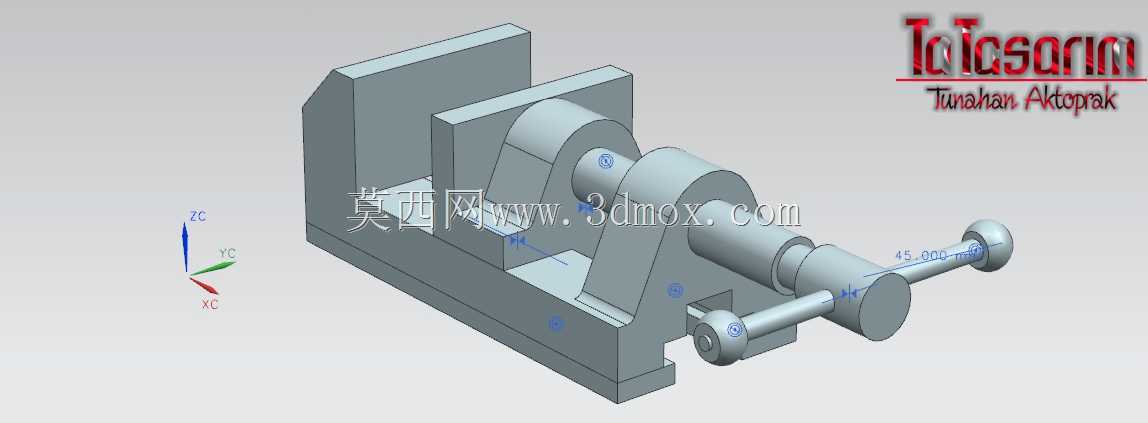

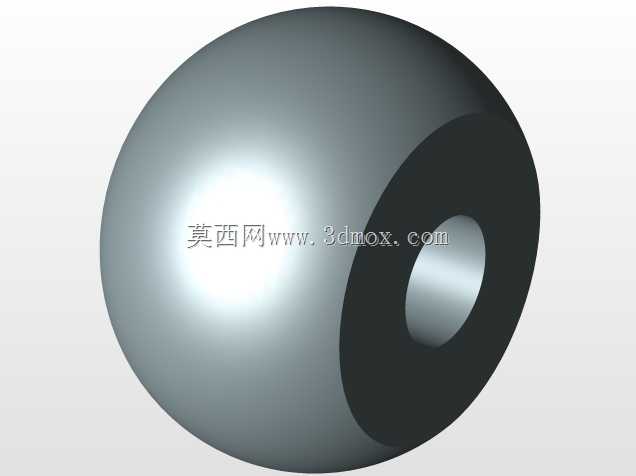

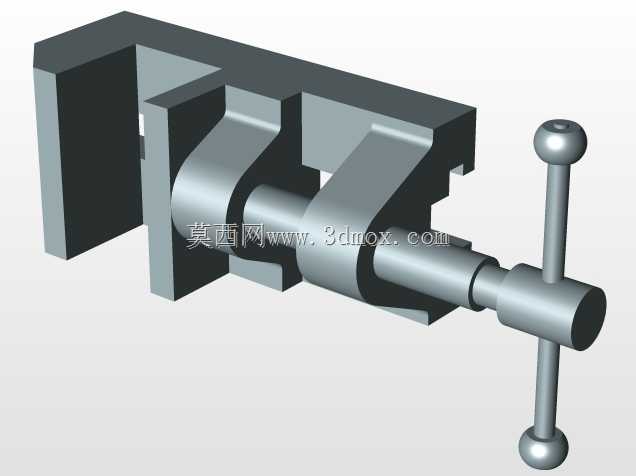

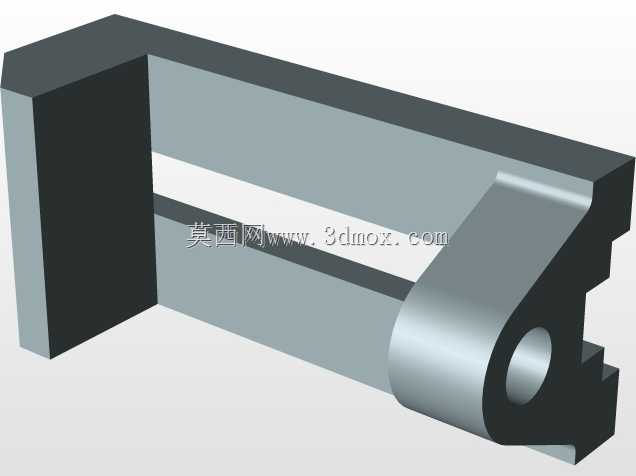

这款手动螺旋夹紧结构是机械加工、装配工位中十分常见的工装部件，日常多用于小型零件铣削、钻孔工序的工件固定，或是装配环节中对位组件的临时压紧，在小批量零件加工、钳工修配工位的适配性极强，不需要外接气源、液压动力源，完全依靠手动操作即可完成夹紧动作，对工位配套条件要求极低，适合零散维修、单件试制这类没有集中动力配套的作业场景。从结构设计逻辑来看，整体采用卧式悬臂布局，底座为带定位止口的一体式铸铁结构，安装时可通过底座两侧的安装孔直接固定在工作台面或者专用工装基板上，安装边界的孔位间距适配常规钳工台T型槽的通用间距，不需要额外加工过渡连接板即可完成装固定。核心的施力结构采用梯形传动螺旋副，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，夹紧后不会因为加工过程中的振动出现松脱问题，操作端的横向手柄长度经过力矩匹配，操作人员单手施加握力即可输出足够的夹紧力，不需要借助加力杆，避免夹紧力过大导致工件变形或是螺纹副过载损坏。夹紧压头与螺杆端部采用活动铰接结构，夹紧过程中压头可以随工件表面的微小角度偏差自适应贴合，不会因为工件表面存在斜度出现点接触压伤工件表面的问题，压头的接触端面做了网纹滚花处理，夹紧后可以提供足够的摩擦力，避免工件在切削力作用下出现滑移。固定钳身与活动压块的导向面采用矩形导轨配合，导向间隙可以通过侧边的调节螺钉进行微调，长期使用出现磨损后不需要更换整体部件，仅通过调整间隙即可恢复导向精度，延长整套工装的使用寿命。整套结构的外形尺寸紧凑，横向操作手柄伸出长度控制在合理范围，不会占用过多工位操作空间，在排布多工位工装时可以有效缩小工位间距，提升工作台面的空间利用率。结构上没有复杂的异形曲面，所有零部件都采用常规机械加工工艺即可完成制造，备件替换成本低，日常维护仅需要定期在螺纹副、导向面涂抹润滑脂即可，不需要复杂的保养流程，对于小型加工车间、试制实验室这类场景的适配性远高于动力类夹紧夹具。
