嵌入式不锈钢酒吧啤酒沥水接收装置

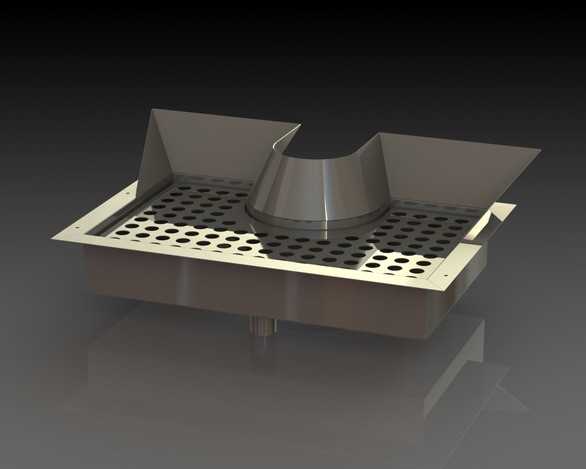

该模型采用SolidWorks进行全参数化三维建模，整体围绕酒吧吧台嵌入式安装的使用场景展开结构设计，建模过程中严格遵循不锈钢五金制品的实际加工工艺逻辑，对每一处钣金折弯、开孔、焊接衔接位置都做了精准的尺寸约束，确保模型可直接对接生产开模环节。模型主体采用下沉式槽体结构，中部设置适配啤酒龙头安装的弧形让位凸台，凸台曲面通过放样曲面命令生成，过渡顺滑无棱角，完全匹配吧台龙头的安装间距与出水角度；槽体上表面的沥水孔采用线性阵列结合草图填充的方式排布，孔位大小均匀、间距一致，既保证沥水效率，又兼顾整体视觉的规整性，沥水区域边缘做了微小的坡度设计，可引导洒出的酒液快速向槽底汇集。槽体底部设置标准外螺纹排水接口，接口位置做了加厚补强结构，避免长期使用出现渗漏问题，槽体四周的安装翻边采用钣金折弯特征生成，翻边上预留的安装沉孔位置精准，可直接嵌入吧台台面完成固定。渲染环节采用不锈钢金属材质，主体槽体赋予拉丝不锈钢材质参数，调整粗糙度数值模拟真实不锈钢的哑光金属质感，沥水孔区域做了轻微的反光差异处理，凸显冲孔工艺的细节，背景采用深色哑光反射台面，通过三点布光方案突出金属材质的硬朗质感，阴影柔和自然，完整呈现产品安装在吧台后的真实视觉效果。设计过程中充分考虑酒吧场景的使用需求，整体结构无清洁死角，所有转角位置都做了圆角过渡处理，既避免使用过程中划伤操作人员，也便于日常擦拭清洁，两侧延伸的挡水边设计可防止酒液溢出到吧台台面，适配多数商用吧台的标准安装尺寸，兼顾实用性与美观性。
