未完成版斯特林发动机结构设计模型

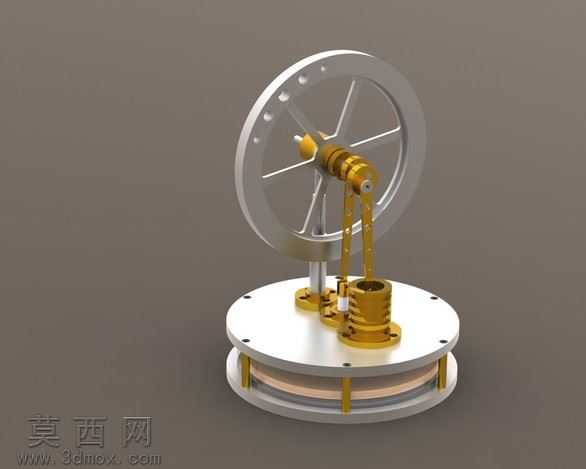

本模型为处于设计迭代阶段的斯特林发动机三维设计作品，整体建模围绕斯特林循环的核心工作原理展开，还原了这类外燃式动力装置的基础传动与做功结构。建模过程中优先梳理了动力传递的逻辑链路：底部的冷热交换腔体作为能量转换的核心载体，采用分层式圆盘结构设计，通过金属立柱实现上下腔体的紧固连接，预留了换热片的安装空间，为后续完善冷热端温差做功的结构细节留出了调整余量。中部的动力活塞与置换活塞组件采用黄铜质感的材质表现，清晰区分出做功部件与支撑结构的材质差异，活塞连杆与曲轴的连接部位做了铰接结构的细节还原，保证传动路径的逻辑通顺，能够直观展示活塞往复运动转化为旋转运动的机械过程。上部的大尺寸飞轮采用辐条式结构设计，轮缘处预留了减重孔位，既符合飞轮储存转动惯量、平稳输出动力的功能需求，也通过金属银灰的材质渲染还原了金属机加工零件的质感，飞轮与曲轴的连接轴做了轴肩、固定件的细节刻画，还原真实机械装配的结构逻辑。当前模型处于未完成状态，重点完成了核心传动链路、主体支撑结构、动力输出飞轮的基础建模，材质渲染上区分了铝合金基座、黄铜传动件、金属飞轮的不同视觉表现，光影渲染突出了机械零件的金属质感与装配层次，后续可进一步完善密封结构、加热冷却组件、细节紧固件的设计，最终实现可模拟热功转换过程的完整斯特林发动机模型，其设计思路围绕低成本可演示的小型斯特林机展开，可作为热力机械原理演示、机械结构教学的参考原型，帮助理解外燃机的工作逻辑与曲柄连杆传动的运动特性。
