阀杆密封用填料函结构设计

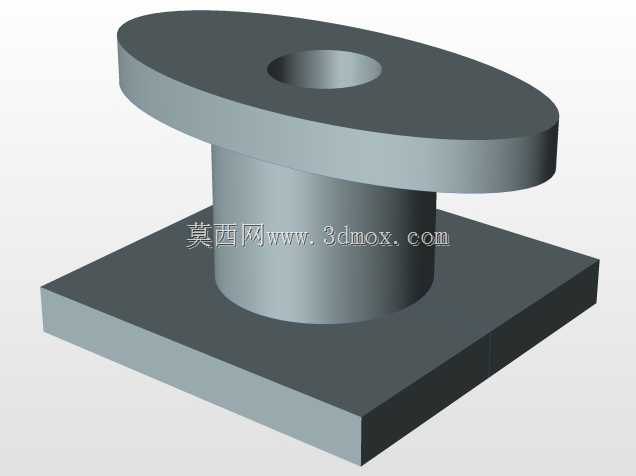

这款填料函是流体输送管路系统中阀门、泵类设备的核心密封配套部件，主要应用在石油化工、市政给排水、热力输送、制药轻工等涉及带压流体管控的工业场景中，核心作用是对贯穿设备壳体的运动阀杆、往复活塞杆等杆件实现周向密封，阻断设备内部带压介质沿杆件与壳体的装配间隙向外泄漏，同时避免外界灰尘、杂质侵入设备内腔污染工作介质，是保障承压设备运行密封性、杜绝跑冒滴漏问题的关键基础构件。从结构设计来看，该填料函采用三段式同轴装配结构，底部为方形安装基座，平面基座上预留了与设备壳体定位匹配的安装孔位，可通过螺栓紧固的方式实现与设备壳体的刚性连接，方形基座的平面接触设计能够有效增大安装接触面积，降低装配面的压强，避免长期受压出现安装面变形导致的密封失效问题；中部为圆柱形填料容纳腔，腔体内部可填充柔性石墨、聚四氟乙烯、芳纶编织盘根等不同材质的密封填料，可根据实际输送介质的温度、腐蚀性、压力等级灵活选配填料类型，腔体的轴向深度经过精准核算，能够容纳3-5圈叠压的密封填料，保证填料被压紧后有足够的密封比压；顶部为腰圆形压盖结构，压盖中心开设与运动杆件间隙配合的通孔，腰圆形的结构设计既预留了压盖螺栓的穿装位置，又尽可能缩小了压盖的整体轮廓尺寸，减少不必要的材料占用，压盖的下表面为平整施压面，当拧紧压盖螺栓时，压盖可沿轴向均匀挤压腔体内的填料，迫使填料产生径向形变紧密贴合在杆件外壁与腔体内壁之间，形成可靠的密封屏障。在安装边界设计上，底部方形基座的边长尺寸适配常规通用阀门的壳体安装台尺寸，中部腔体的内径与常用通径阀门的阀杆直径形成系列化匹配，顶部压盖的腰圆长轴尺寸与基座安装孔的孔距保持一致，整套构件装配后不会与周边的阀门手轮、执行机构、连接管路产生空间干涉，既可以适配新设备的出厂装配，也能够直接替换同规格老旧设备上已磨损的原有填料函部件，无需对设备本体进行二次改造加工。在功能特性上，该结构的填料函具备良好的密封补偿能力，当设备长期运行导致填料出现磨损、弹性下降出现微泄漏时，只需适度拧紧压盖的紧固螺栓即可再次压紧填料恢复密封性能，无需整体拆解设备更换构件，大幅降低了设备的日常维护成本与停机检修时长；同时整体结构采用等壁厚设计，在保证结构强度足以承受介质压力与压盖锁紧力的前提下，尽可能削减了非受力区域的材料厚度，既降低了构件自身重量，也减少了生产过程中的材料消耗，适配规模化的工业量产加工需求。
