巴哈越野赛车钢管空间承载车架结构

　　这套车架结构面向小型越野巴哈赛车的整车开发场景，核心作用是为动力总成、行走悬挂、转向系统、驾驶员座舱以及外围覆盖件提供统一的刚性安装基体，属于整车所有子系统的装配基准。在非铺装路面、砂石坑洼、陡坡跳跃这类极限越野工况下，车架需要同时承受来自四轮悬挂传递的交变冲击载荷、动力输出的反扭力矩、紧急制动与高速过弯带来的横向惯性力，还要在发生正面、侧面碰撞时通过管材的可控变形吸收冲击能量，为驾乘人员保留完整的生存空间。

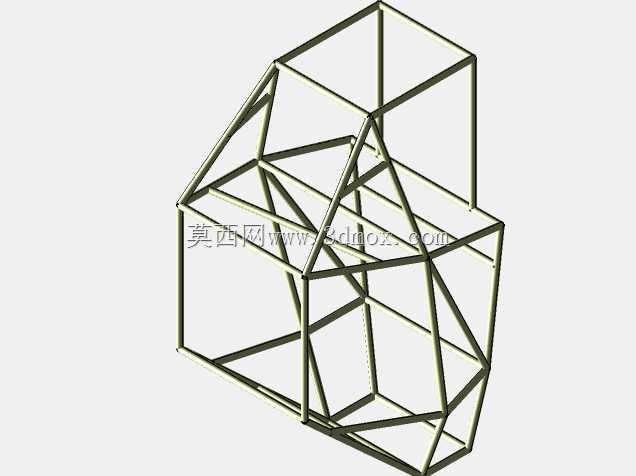

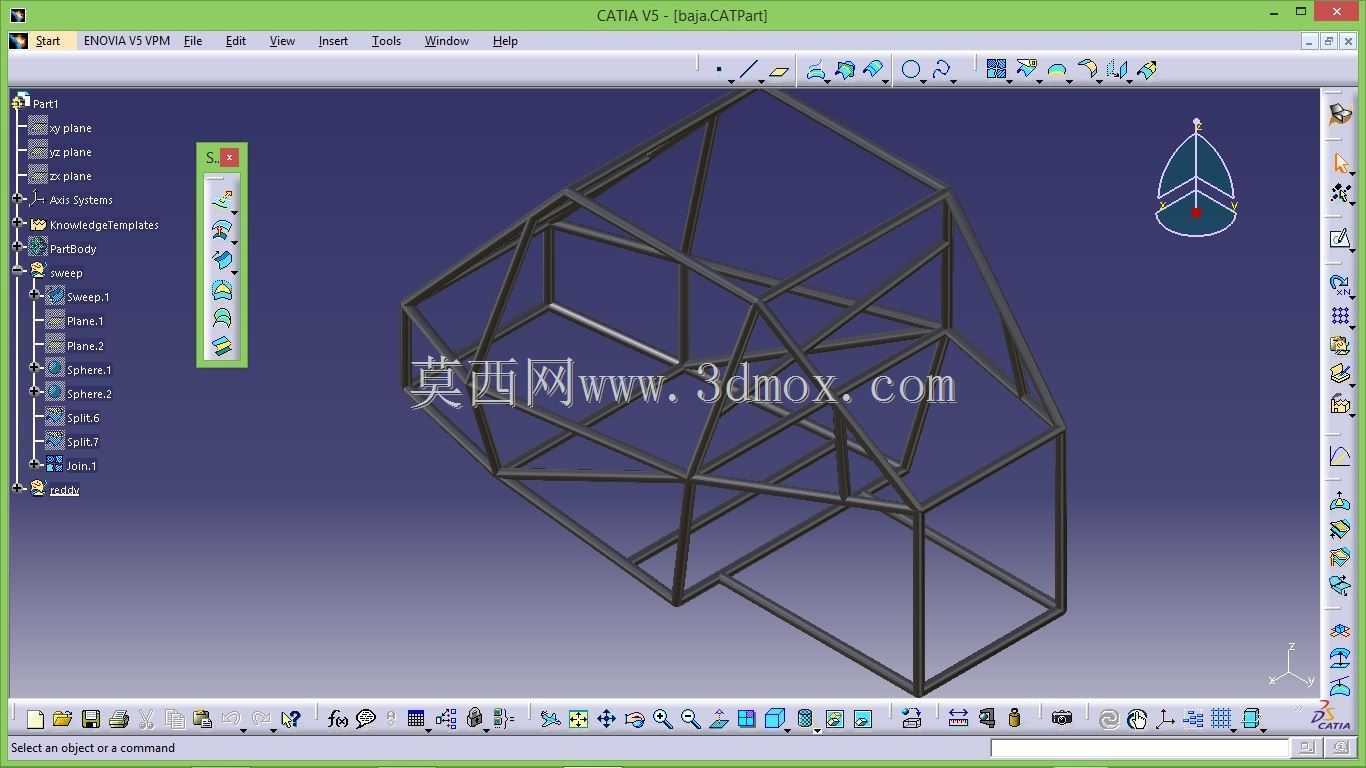

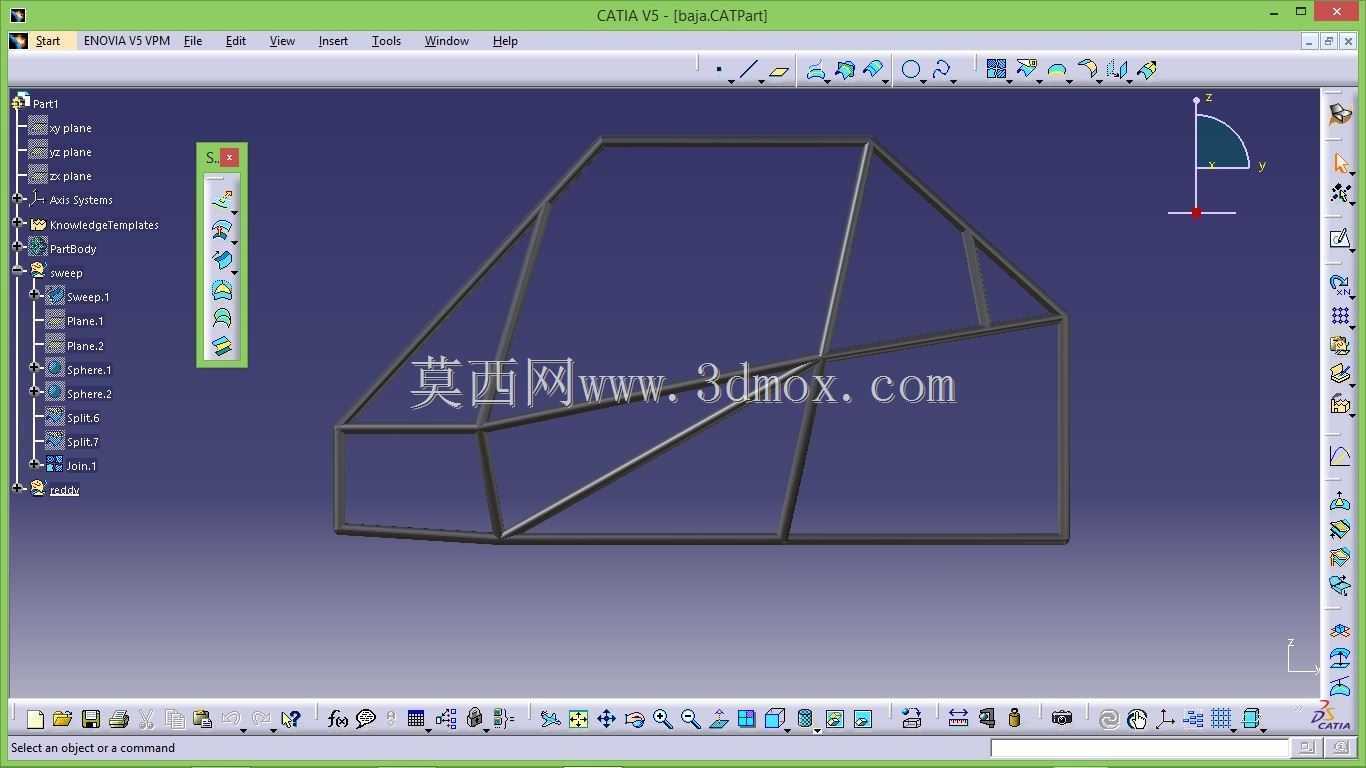

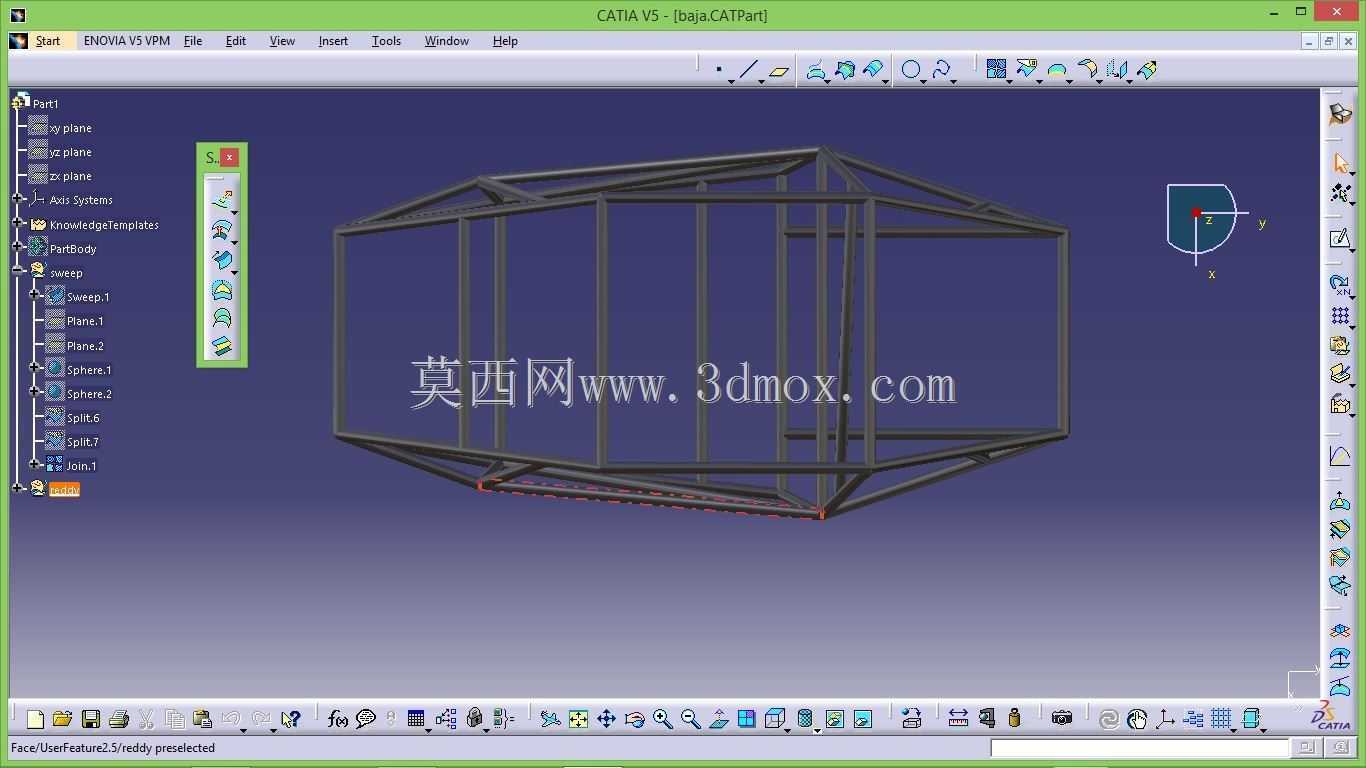

　　从结构布局来看，整车采用空间桁架式钢管焊接构型，没有采用普通乘用车的冲压钣金承载式车身思路，全部受力路径由不同管径的薄壁圆管拼接构成。前部区域预留出足够的碰撞溃缩空间，管材从车头最前端的防撞横梁向后呈发散状延伸，分别对接座舱前部的主受力环，这一布局既可以在正面撞击时让前段管材逐步弯折吸能，也能把前悬安装点的冲击载荷快速分散到左右两侧的主纵梁与斜撑管上，避免局部应力集中导致焊缝撕裂。座舱区域围绕驾驶员的乘坐边界搭建出多层防护环，顶部设置横向防滚横梁，左右两侧布置侧边防撞斜管，底部则由多根纵向主纵梁配合横向连接管组成平底承载网格，座椅安装点位、安全带固定锚点都直接落在纵横管的交汇节点上，保证急加速、急减速以及车辆翻滚时，约束系统的受力可以直接传递到整个桁架结构，而不是作用在单薄的局部管壁上。车架后部的桁架结构围绕动力总成与后悬挂安装点位设计，管材从座舱后环向后收拢延伸，形成适配后置动力布局的安装舱，发动机、传动机构的安装支座都焊接在后部管架的交汇节点处，动力运转产生的振动可以通过多根斜向撑管分散到整个后舱框架，降低局部共振的概率。

　　设计过程中首先要锁定的就是整车的硬点边界：车架的总宽度需要匹配越野轮胎的极限转向行程，避免前轮在最大转角、最大跳行程下与管梁发生运动干涉；车架的离地高度要结合悬挂摆臂的安装坐标、轮胎半径以及设计的最大离地间隙来确定，底部纵梁的走向要尽可能平直，减少向下凸出的结构，防止越野穿越时托底磕碰造成管材变形。座舱内部的宽度、高度尺寸完全围绕驾驶员的佩戴头盔后的坐姿边界展开，方向盘、换挡机构、踏板组的安装位置都在座舱前部的管架上预留出对应的安装平面，管架的内侧轮廓不能侵占驾驶员的肩部、肘部以及腿部活动空间，保证长时间颠簸驾驶时肢体不会与框架发生磕碰。

　　受力路径的规划是整个桁架设计的核心逻辑，所有悬挂的上下摆臂安装点、减震器连接座都没有直接固定在单根直管上，而是通过多根斜撑管把单点受力分解为沿管材轴向的拉压载荷，充分发挥薄壁钢管轴向承载能力强、重量轻的特性，避免管材承受过大的横向弯矩。管材的交汇节点全部采用相贯线切割后焊接的工艺，相邻管材的中心线尽可能汇交于同一点，减少节点处的附加扭矩，焊接位置预留出足够的坡口间隙，保证焊缝熔深满足越野工况的强度要求。车架前后的防撞横梁、侧面防护管的位置都向外凸出，超出内部座舱以及核心动力部件的外轮廓，发生侧向刮蹭、正面撞击时首先接触外力的是外围防护管，不会直接损伤内部的精密部件与驾乘空间。

　　在整车装配阶段，这套框架还需要为外围的覆盖件、车灯、号牌、散热系统提供安装支点，车架上预留的各个小支座都对应具体部件的安装孔位，不需要在后期装配时额外在主受力管上打孔破坏结构完整性。前后悬挂的安装点位坐标在建模阶段就和悬挂硬点做了联动匹配，保证轮距、轴距、主销倾角、轮跳行程这些定位参数完全符合越野赛车的调校设定，整套结构在满足极高刚性与碰撞安全要求的同时，通过桁架化的管材布局把整体自重控制在合理范围，适配巴哈赛车轻量化、高强度、耐冲击的使用需求。
