外啮合式液压齿轮泵结构设计

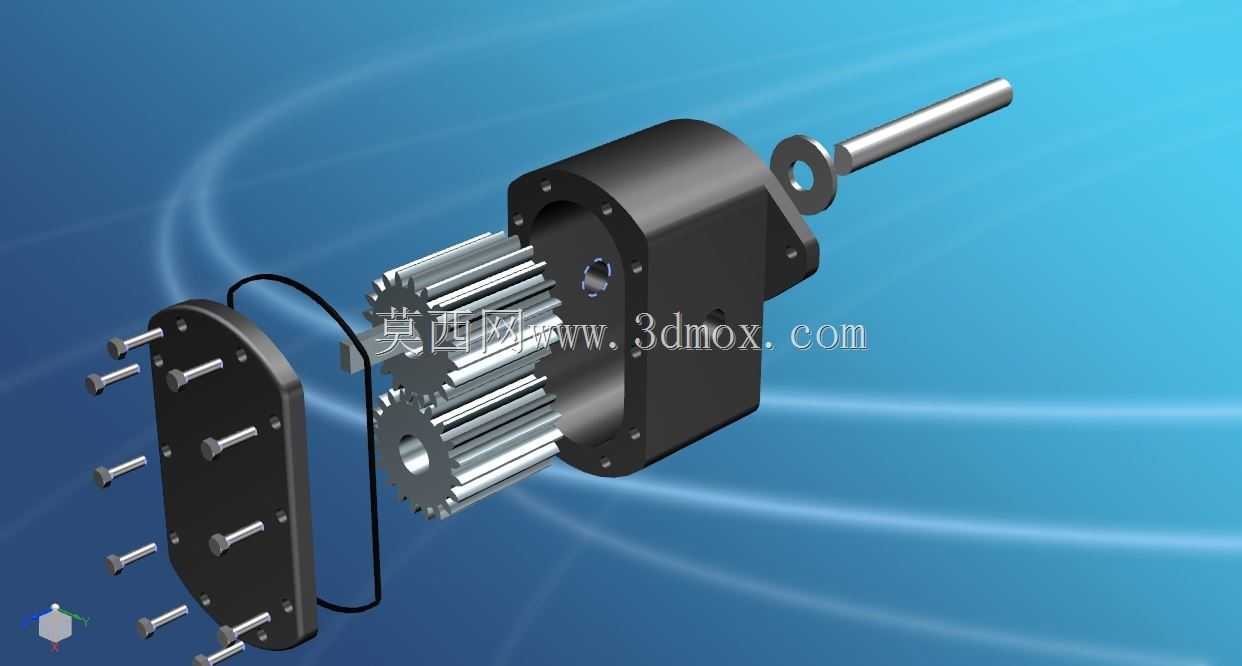

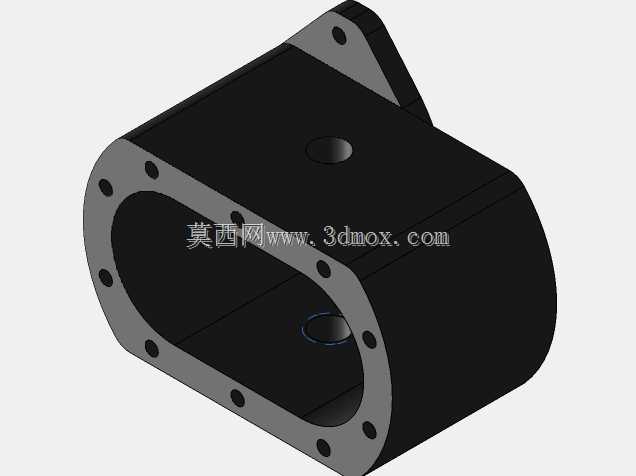

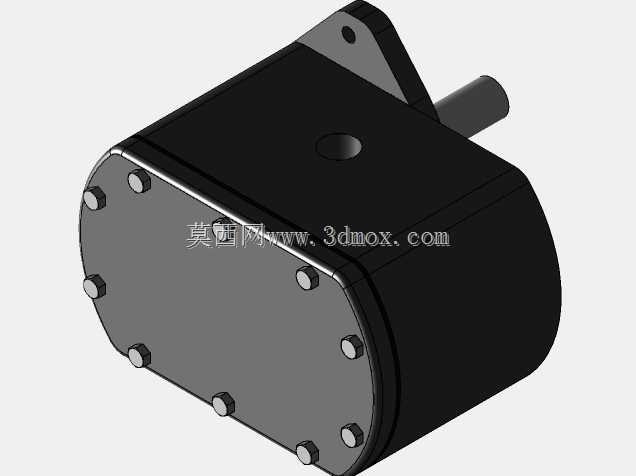

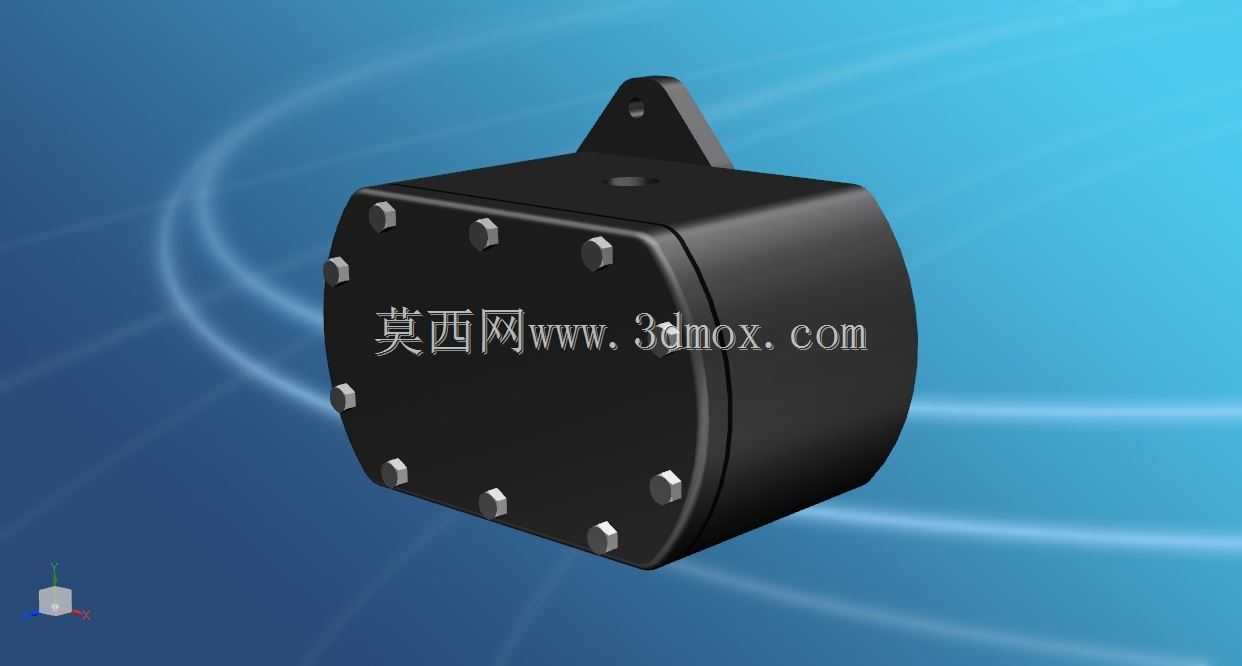

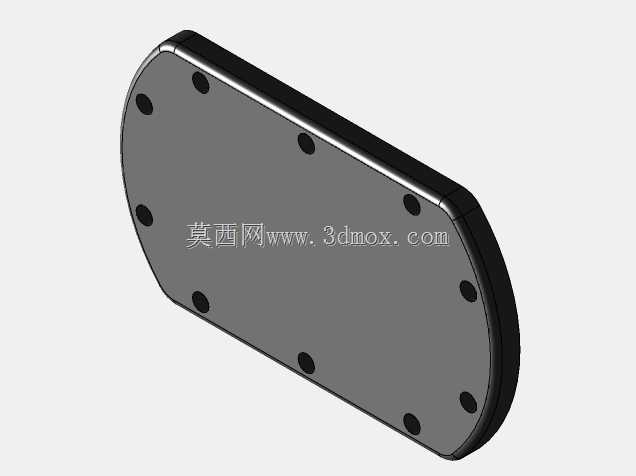

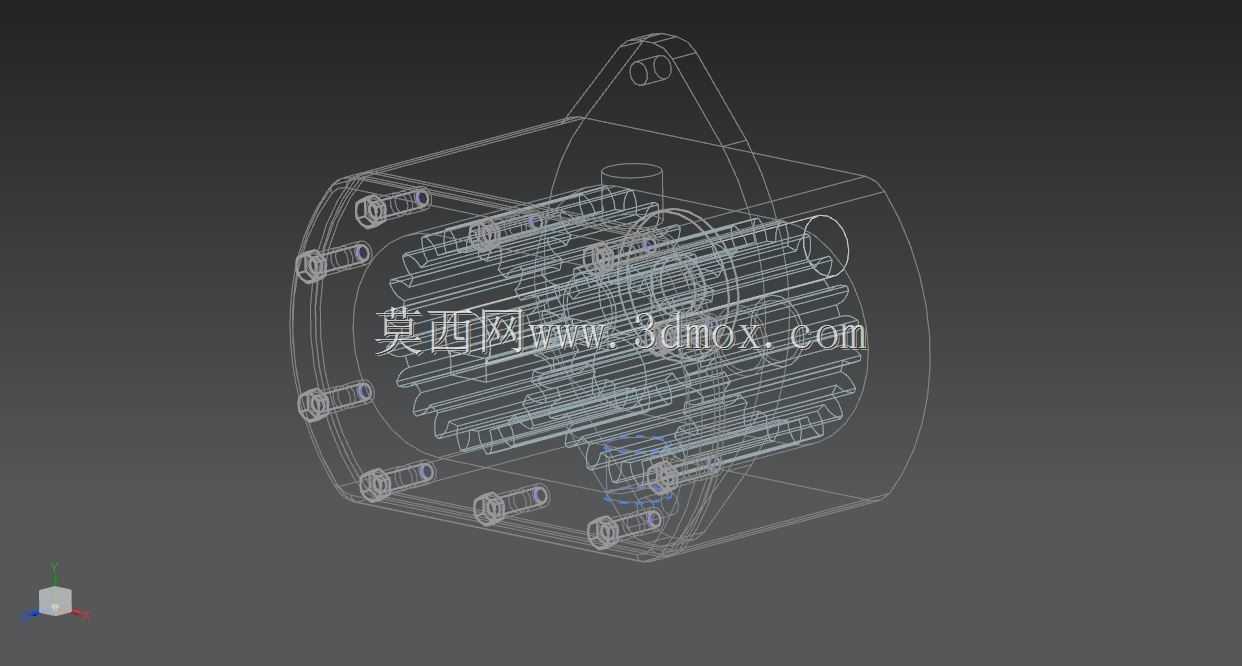

这款齿轮泵主要应用于液压传动系统的压力供给场景，在工程机械、农业装备、工业机床的液压回路中承担动力转换核心作用，可将原动机输入的机械能转化为液压油的压力能，为油缸、液压马达等执行元件提供稳定的压力油源，也可在润滑系统、燃油输送系统中完成流体介质的定量输送作业。该泵采用外啮合齿轮工作原理，壳体内腔设置一对参数完全匹配的渐开线圆柱齿轮，齿轮与壳体、端盖之间的配合间隙控制在微米级区间，当齿轮啮合转动时，吸油腔侧轮齿逐渐脱开啮合，密封容积增大形成局部真空，油箱内的油液在大气压作用下进入吸油腔，随着齿轮旋转，齿槽内的油液被带至压油腔侧，轮齿逐步进入啮合使密封容积减小，将油液挤压进入压力管路完成连续输油。设计过程中优先考虑了容积效率与工作可靠性的平衡，壳体采用一体化铸造成型后做精密镗削加工，保证内腔圆柱度与端面平面度满足密封要求，周向布置的紧固螺栓采用等间距排布，让端盖压紧力均匀分布，避免局部间隙过大导致内泄。顶部设置的带安装孔吊耳结构，可直接通过螺栓将泵体固定在设备机架的安装平面上，安装时需保证输入轴与原动机输出轴的同轴度误差在允许范围内，避免偏载导致轴封过早磨损；进出油口采用标准通径设计，可匹配行业通用的液压管路接头，无需额外定制转接件。泵体整体采用圆角过渡的圆柱形腔体设计，既减少了铸造过程的应力集中，也能在工作时承受更高的系统压力，表面做发黑防锈处理，可适应多粉尘、轻度潮湿的车间作业环境，转子组件经过动平衡校正，额定转速下运行平稳，振动与噪声控制在工业设备允许的区间内，可长时间连续工作维持液压系统压力稳定。
