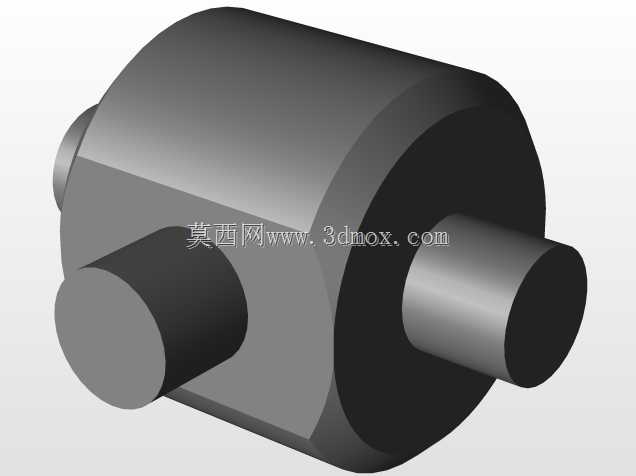

小型精密十字轴式万向传动连接结构

这款万向传动连接结构，是机械传动系统中用于补偿两轴轴线偏移的核心铰接部件，广泛应用在需要变角度传递扭矩的各类工业场景中，常见于轻工机械的进给传动链路、小型自动化设备的动力输出端、农用机具的动力接驳位置、医疗器械的微调传动机构，以及部分小型特种车辆的操纵传动路径中，能够在主动轴与从动轴存在不同轴、轴线夹角动态变化的工况下，稳定持续传递旋转扭矩，避免刚性连接带来的轴件憋劲、轴承额外磨损、传动卡滞甚至轴件断裂的问题。从功能特性来看，该结构采用单十字轴铰接的核心设计，两端为带径向锁紧孔的圆柱套筒结构，可直接套接在对应直径的传动轴端部，通过径向的锁紧销钉完成与轴件的周向与轴向固定，安装便捷且固定可靠；中间的十字铰接副预留了合理的摆动间隙，可实现两轴之间最大35度范围内的角度偏转补偿，同时铰接副的接触面做了贴合度优化，传动过程中回程间隙小，扭矩传递平稳，在正反转切换的工况下也不会出现明显的传动冲击，能够适配中低转速下的持续动力传输需求。在设计思路上，这款结构优先考虑了紧凑安装场景的适配性，整体采用等径圆柱的一体化外形设计，没有外凸的多余结构，外部轮廓规整，可适配狭小空间内的传动布局；铰接位置的十字轴采用内嵌式安装，两端的套筒体将铰接结构完全包裹，既可以避免外界粉尘、碎屑进入铰接摩擦面造成异常磨损，也能防止传动过程中铰接部件剐蹭周边的设备结构，提升运行的安全性；套筒壁上的径向锁紧孔位置经过受力校核，设置在距离套筒端面合理距离的位置，既保证锁紧后轴件与套筒的连接强度，避免锁紧位置过于靠近端面造成套筒开裂，也不会因为孔位过深导致轴件插入深度不足，影响扭矩传递的可靠性。从安装边界来看，整体为细长圆柱结构，两端套筒的内孔直径统一，可适配同直径的标准传动轴，安装时仅需要保证轴件插入套筒的深度达到设计要求，锁紧销钉完全贯穿轴件与套筒壁即可完成固定；铰接位置的摆动范围经过限位设计，不会出现过度偏转造成的结构卡死，在动态摆动的传动场景中，铰接副的转动阻力均匀，长期运行也不会出现明显的旷量，能够有效降低传动系统的维护频次，提升整套设备的运行稳定性。
