卧式承压储运用罐体结构设计

该卧式承压罐体是工业流体存储与工艺处理环节的核心承载设备，广泛应用于石油炼化、化工合成、食品加工、制药提纯、集中供热等多个工业领域，可在带压工况下完成气态、液态介质的暂存、缓冲、气液分离、反应稳压等核心工序，是流程工业生产链路中保障系统压力稳定、介质存储安全的关键工业装备。

从实际用途来看，这类卧式承压罐体可根据不同工况需求适配不同的介质存储场景，既可以作为压缩空气系统的稳压缓冲罐，平衡空压机输出气流的压力波动，为下游用气设备提供稳定压力的气源；也可作为化工生产中的中间储罐，暂存带压反应的中间产物，衔接前后工序的生产节奏；还可在供热系统中作为冷凝水回收罐、蒸汽分气缸配套罐体，或是在水处理系统中作为承压过滤罐体，完成带压工况下的介质处理作业。相较于立式罐体，卧式结构的重心更低，安装稳定性更强，对安装场地的地面承重要求更友好，更适合室内厂房、中小型生产站点的布置需求。

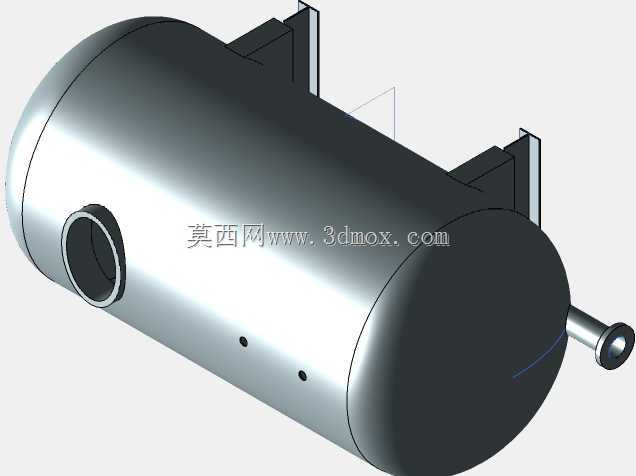

在功能特性设计上，该罐体采用标准椭圆形封头与圆柱形筒体焊接成型的经典结构，椭圆形封头的曲面过渡设计能够有效分散内部承压时的应力集中，避免筒体与封头连接位置出现应力过载，提升整体结构的承压安全系数。筒体侧面设置的大口径法兰接口可作为主物料进出通道，适配大流量介质的快速输送需求，筒体下部的两个小口径接口可分别作为排污口、仪表安装口，用于定期排出罐体底部沉积的杂质、安装压力检测仪表与液位监测元件，实时监控罐体内部运行参数；罐体端部伸出的小口径接管可作为安全阀接口、排气口或是辅助物料接口，满足超压泄放、排气排空、辅助管路接入的功能需求。筒体上部设置的两组鞍式支座是卧式容器的标准支撑结构，支座的立板与底板设计可将罐体的重量均匀传递至安装基础，同时支座上预留的安装孔位可通过地脚螺栓完成与基础的固定，避免设备运行过程中出现位移、振动。

设计过程中，首先根据预设的承压等级、容积需求确定筒体的内径与筒体长度，匹配对应厚度的筒体板材与封头板材，确保在额定工作压力下筒体的环向应力、轴向应力均处于材料许用应力范围内；其次对各个接管的开孔位置进行补强计算，在开孔区域设置补强圈或是增加局部壁厚，抵消开孔造成的结构强度削弱，避免开孔位置出现应力集中导致的结构失效。鞍式支座的位置设计经过力学验算，设置在距离封头端部约六分之一筒体长度的位置，让封头能够承担部分筒体的弯曲应力，降低筒体中部的弯矩载荷，提升整体结构的受力合理性。

在外形尺寸与安装边界方面，该罐体整体为卧式长轴结构，整体长度大于筒体直径，安装时需要预留足够的轴向操作空间，用于端部阀门、仪表的安装与后期维护；筒体两侧的径向方向需要预留接管安装、管路连接的操作空间，尤其是侧面大口径法兰位置，需要预留足够的法兰拆装、螺栓紧固的操作距离；支座的安装间距根据筒体长度匹配设计，安装基础需要按照支座的底板尺寸、承重载荷做对应的硬化处理，确保基础承重能够满足满液状态下罐体的总重量要求，同时罐体安装时需要按照规范预留合适的坡度，方便底部排污口能够完全排空罐体内的残留介质，避免积液沉积造成罐体内部腐蚀。
