计算机轴流散热冷却风扇三维设计

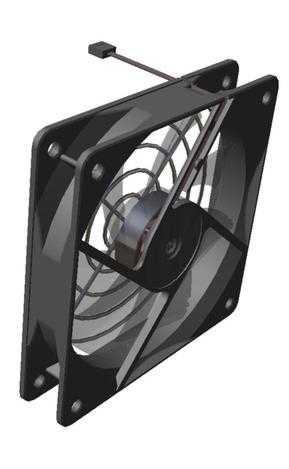

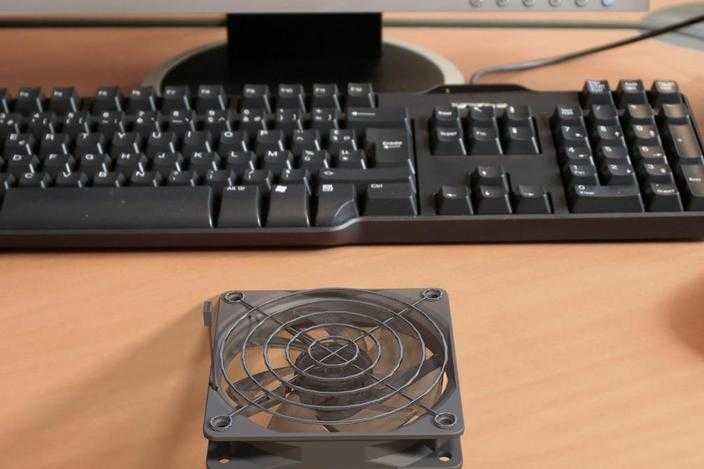

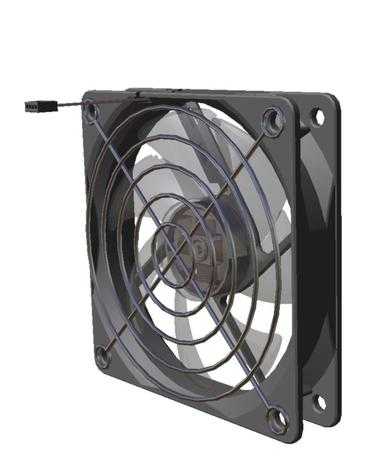

本作品为计算机用轴流冷却风扇的三维建模设计，建模过程围绕量产级产品的真实结构展开，首先通过草图绘制确定风扇外框的方形安装基准，精准还原四角的安装沉孔、侧边走线槽的尺寸比例，确保安装孔位的中心距、沉孔深度完全符合行业通用的80mm/90mm/120mm风扇安装规范，外框的壁厚、边角圆角都按照实际注塑件的工艺要求做了参数化设定，避免出现不符合生产逻辑的薄壁或尖锐直角结构。扇叶部分采用曲面建模方式，先绘制单叶的翼型截面轮廓，通过沿径向扭转放样生成符合空气动力学的曲面形态，调整叶片的安装角、前缘后掠角度，兼顾送风效率与运转静音表现，再通过圆周阵列生成完整的7叶/9叶扇轮结构，还原扇叶与中心轮毂的过渡圆角，保证曲面连续性无破面。风扇中部的电机容纳腔做了分层结构设计，区分出轴承安装位、定子固定位、走线空腔，还原内部的支撑筋结构，确保电机安装位的同轴度公差符合装配要求。前端的防护网罩采用螺旋环绕筋条加径向支撑筋的结构，通过螺旋线扫描生成环形防护筋，再阵列径向连接筋，还原筋条的粗细比例与交叉处的圆角过渡，避免应力集中。材质渲染阶段，外框与扇叶采用哑光黑色阻燃ABS材质，调整材质的粗糙度、反光度参数还原塑料件的真实质感，防护网罩采用半透磨砂PC材质，模拟实际产品中网罩的半透明视觉效果，中心轮毂位置做了亮面LOGO区域的材质区分，走线部分还原黑色PVC线材与末端插头的结构，插头的金属触片做了金属质感渲染。整体建模过程严格遵循从基准草图到零件拆分、再到整体装配的设计逻辑，所有配合间隙都按照实际产品的装配公差设定，既可以用于产品结构验证、风冷散热模拟仿真，也可用于计算机组装场景的可视化展示、3D打印手板制作的参考数据源，模型曲面质量高，无重叠面、破面等问题，可直接导入各类三维软件进行后续编辑调整。
