120毫米镰刀滑流结构PC散热风扇

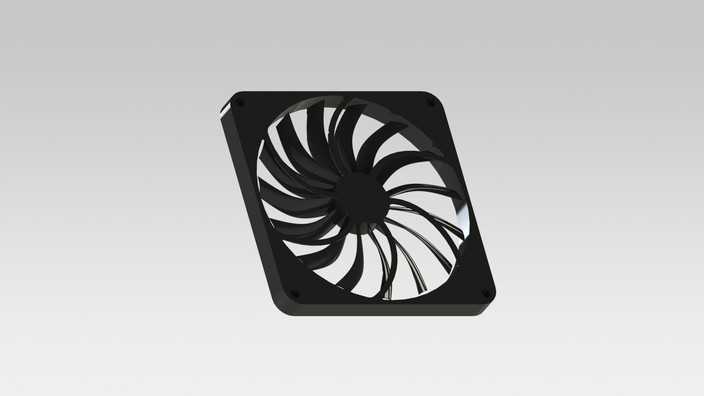

本作品为120毫米规格的PC机箱散热风扇三维模型，采用镰刀滑流扇叶构型设计，建模阶段围绕超薄机身的结构约束展开，先以基准面定位外框的方形安装轮廓，精准匹配标准120mm风扇的安装孔位尺寸，外框边缘做小圆角过渡处理，既避免安装时的锐边磕碰，也优化了进出风的边缘流道。扇叶部分采用多段曲面放样建模，每片扇叶从轮毂处的根部到外沿的叶尖，依次调整弦长与扭转角度，复刻镰刀型扇叶的大曲率滑流特征，叶尖与外框内壁预留均匀的微小间隙，既保证扇叶转动无干涉，也能减少叶尖漏风带来的风压损失。轮毂部分做一体化包覆设计，中心预留轴孔安装位，轮毂外曲面与扇叶根部做顺滑的曲率衔接，避免曲面交接处的应力集中，也优化了轮毂区域的气流导入效果。材质渲染阶段，外框与扇叶主体采用哑光黑色硬质塑料材质，调整材质的粗糙度与反射参数，还原PC风扇常用的PBT材质质感，扇叶表面添加细微的磨砂纹理，避免渲染效果过于塑料化失真，轮毂中心区域做稍亮的半哑光质感区分，还原真实风扇的轴心盖视觉效果。结构设计上兼顾了超薄定位的需求，整体框体厚度控制在薄型风扇的常规尺寸范围内，四角的安装孔做沉台设计，匹配标准机箱风扇的安装螺丝规格，扇叶的排布采用非等距错位角度设计，建模时特意调整每片扇叶的安装角差，可有效降低转动时的同频切风噪音，契合镰刀滑流设计的静音大风量定位。建模过程中反复校验扇叶曲面的连续性，确保所有曲面均达到G2连续级别，无曲面褶皱、破面问题，外框的加强筋结构隐藏在框体内侧，既保证框体结构强度，也不会干扰外侧的视觉完整性，整体模型可直接用于散热结构仿真、产品外观展示、机箱装配干涉校验等场景，完整还原了镰刀滑流风扇的结构特征与外观细节。
