小型动力装置用5cc曲轴箱结构设计

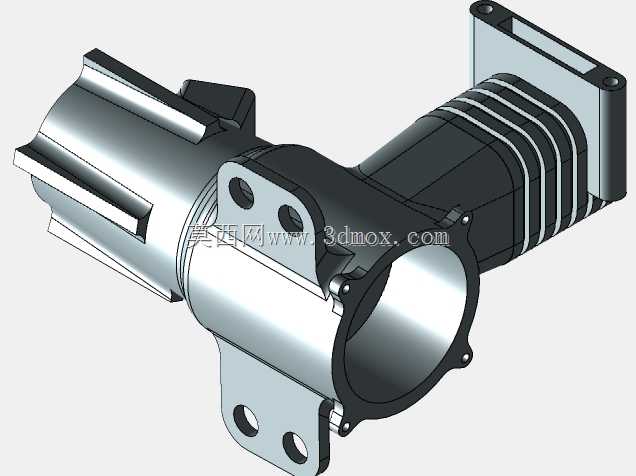

这款5cc排量级别的曲轴箱，主要适配小型航模动力、便携园林工具、微型竞速动力装置这类对动力单元体积、重量有严苛要求的应用场景，作为小型往复式动力装置的核心承载壳体，它承担着容纳曲柄连杆机构、密封动力腔室、连接固定周边配套部件、传递并分散动力运行载荷的核心作用，是小型动力单元的基础骨架部件。在实际运行场景中，曲轴箱需要承受活塞往复运动带来的交变冲击载荷、曲轴高速旋转产生的振动载荷，同时还要保证腔室的密封性能，维持内部润滑油路的封闭环境，避免润滑介质泄漏，同时阻隔外界粉尘、水汽进入动力腔室，保障内部运动部件的运行寿命。从设计思路来看，这款曲轴箱采用了一体化集成式的结构布局，将主轴承安装位、缸体连接法兰、安装固定支耳、输出端连接座整合在单一壳体上，减少了分体式结构的连接密封面，既降低了整体重量，也减少了潜在的泄漏点，同时提升了壳体的整体结构刚性。壳体主体采用变截面的腔体设计，对应曲柄旋转轨迹的位置做了圆滑的扩腔处理，既给曲柄连杆的运动预留了足够的避让空间，避免运动干涉，也通过曲面结构优化了壳体的应力分布，让交变载荷能够顺着曲面平滑传递，避免局部应力集中导致的壳体开裂。在安装边界设计上，壳体侧面延伸出带双安装孔的固定支耳，支耳的安装平面做了铣平处理，保证安装时的贴合精度，能够通过螺栓将动力单元稳定固定在设备机架上；输出端设置了带定位止口的法兰安装面，法兰上预留了多个均匀分布的连接孔位，可适配不同规格的端盖、减速组件或者输出轴座的安装需求；缸体连接端采用了带螺栓孔的环形法兰结构，止口尺寸与对应排量的气缸体精准匹配，保证缸体安装后的同轴度，减少活塞运行的偏磨风险。外形上针对不同功能区域做了差异化的结构设计，靠近输出端的位置设置了多道环形加强筋，既提升了该区域的结构强度，也能在一定程度上辅助散热，增加壳体的散热面积；主腔体部分采用光滑的圆柱曲面过渡，减少不必要的结构凸起，压缩整体外形尺寸，适配小型设备紧凑的安装空间。整个壳体的壁厚经过梯度优化，承载载荷较大的轴承安装位、法兰连接位置做了局部加厚处理，非主要承载区域适当缩减壁厚，在保证结构强度满足运行需求的前提下，尽可能降低壳体自重，适配小型动力装置对轻量化的核心要求。
