十字轴式万向铰接连接结构

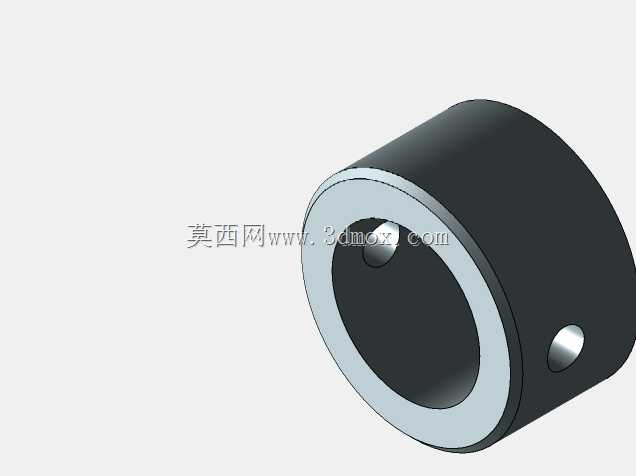

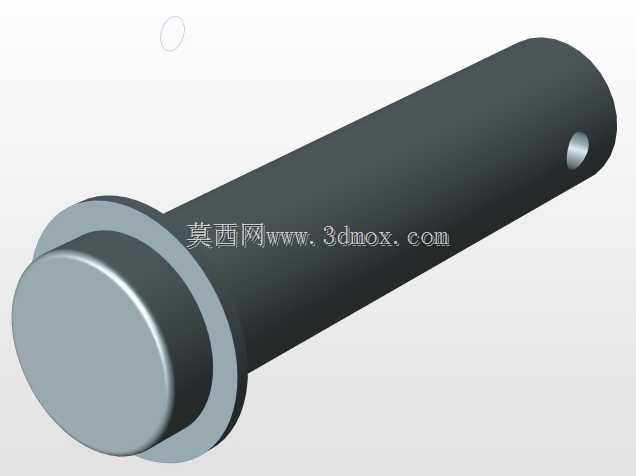

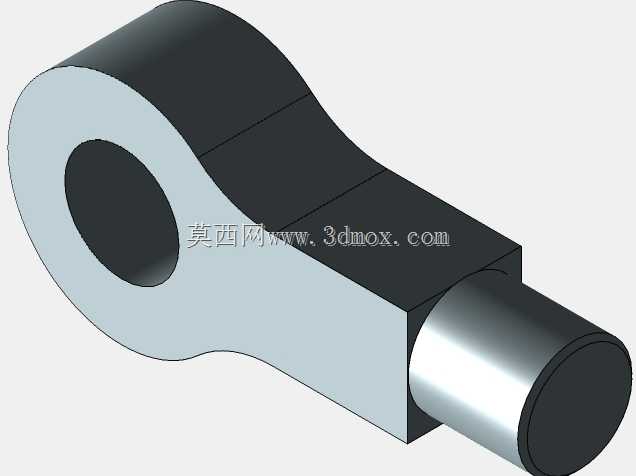

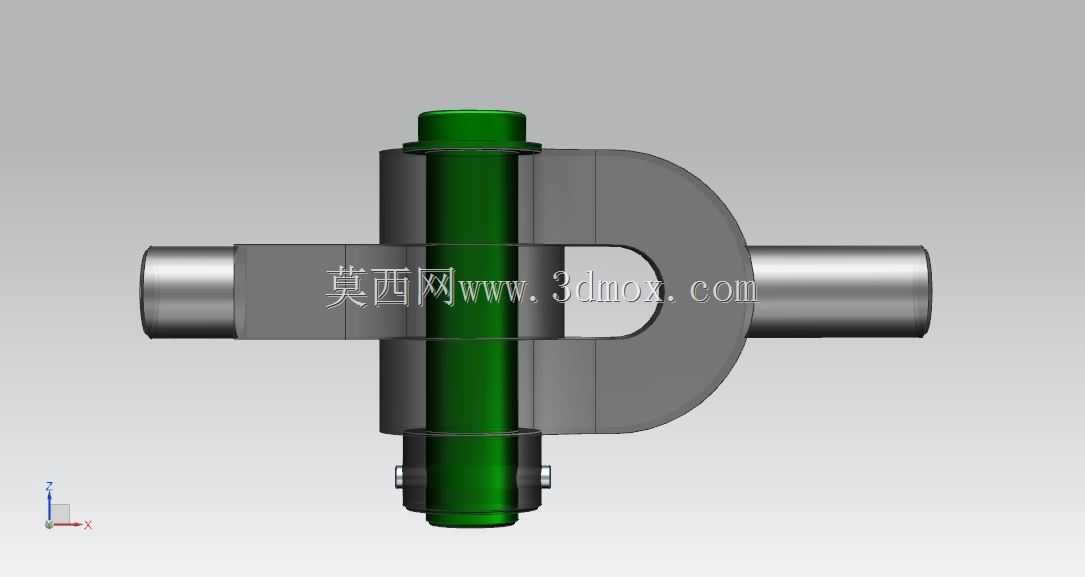

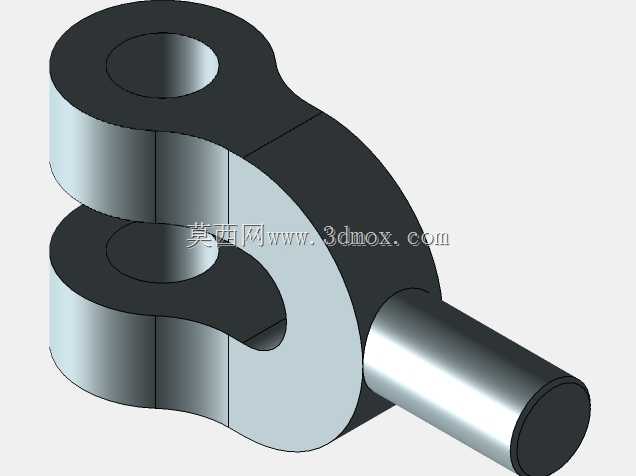

该铰接结构是机械传动系统中用于实现变角度动力传递的核心连接部件，主要应用在需要改变传动轴线方向的工况场景中，常见于车辆转向传动系统、工业设备万向传动装置、农用机械动力传输机构以及轻工机械的联动结构部位，能够补偿两轴之间因制造安装误差、承载变形带来的轴线偏移，在存在角度偏差的轴系间稳定传递扭矩，避免传动卡滞与额外应力损耗。从功能特性来看，该结构采用十字轴式核心铰接设计，横向轴体与U型叉架配合形成水平方向转动副，纵向销轴贯穿叉架与横向轴的中心通孔形成垂直方向转动副，两个正交方向的转动自由度配合，可实现空间范围内一定角度的偏摆传动，销轴端部配置开口销作为轴向定位元件，能够有效防止设备运行过程中销轴受振动、冲击载荷作用发生轴向窜动脱出，保障铰接结构的连接可靠性，整体结构无冗余设计，传动过程中摩擦阻力小，转动灵活，可适应频繁往复摆动的传动工况。在设计思路上，该结构优先保障铰接部位的承载能力与转动灵活性的平衡，U型叉架采用一体化圆弧过渡结构，避免直角应力集中，在叉架与销轴的配合部位预留了充足的接触长度，降低单位面积的接触压强，减少长期运行带来的磨损；十字轴的轴颈部位做了等直径设计，既方便加工时保证同轴度公差，也便于后续维护时更换耐磨衬套，开口销的安装位置设置在销轴端部的径向通孔处，安装拆卸无需复杂工装，日常维护便捷。从安装边界来看，横向轴的两端为等直径圆柱轴段，可直接插入配套传动部件的安装孔内通过键连接或过盈配合实现扭矩传递，纵向销轴的上下轴段直径一致，穿过叉架安装孔后两端伸出长度满足开口销的安装空间要求，整体结构的最大外轮廓由U型叉架的外圆弧尺寸决定，安装时需预留对应偏摆角度的空间余量，避免转动过程中与周边零部件发生运动干涉，各配合部位的尺寸公差按照中等精度传动要求设计，既可以满足普通工况下的传动精度要求，也能控制加工制造成本，适配多数通用机械的传动连接需求。
