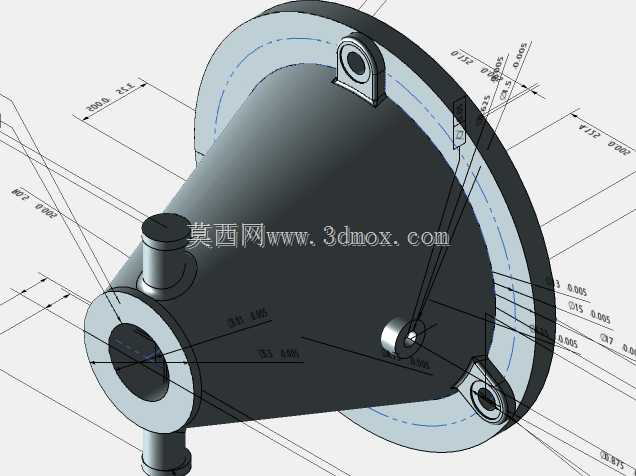

带法兰安装座锥形腔体机械构件

该锥形腔体构件主要应用于流体输送管路、小型动力单元输出端以及精密传动机构的防护连接场景，在气动回路、低压液压支路、小型风机出风端等场景中承担介质导流、部件防护与安装定位的核心作用，能够在紧凑的安装空间内实现不同口径接口的平顺过渡，减少介质流经变径区域时的紊流与压力损失，同时为内部的传动杆件、密封组件提供稳定的封闭容纳空间。从功能特性来看，构件大端采用带三个均布安装耳的法兰结构，每个安装耳上预留有同轴安装孔，可通过螺栓与配套的设备端面实现牢固连接，法兰端面与对接面贴合后能够形成稳定的密封基准，避免介质从连接位置泄漏；小端为同轴圆柱接口，可直接对接管路、轴承座或者输出轴防护套，侧面预留的两个径向凸台接口可用于安装测压接头、注油嘴或者传感器转接件，无需额外在腔体上开孔加工，降低现场改装的难度与密封风险。设计过程中，整体采用锥度过渡的薄壁壳体结构，在保证整体结构刚度的前提下尽可能降低构件自重，减少安装后对设备端面带来的附加载荷；三个安装耳沿法兰圆周均匀分布，安装时受力均匀，不会出现单侧应力集中导致的法兰变形问题，腔体内部流道采用顺滑过渡设计，没有直角突变结构，既可以减少流体介质的流动阻力，也能避免固体杂质在腔体内部沉积卡滞；侧面凸台接口的位置经过空间校核，安装配套接头后不会与周边的安装螺栓、设备结构件产生干涉，适配多数常规安装场景的空间要求。外形尺寸方面，大端法兰直径适配常规小通径设备的安装端面尺寸，三个安装耳的孔位中心距符合通用安装孔距规范，可直接替换同规格的现有腔体构件，无需重新加工对接端的安装孔位；小端接口的外径与长度适配常规标准管路的套接尺寸，安装时可直接采用卡套、焊接或者螺纹连接的方式完成对接；构件整体轴向长度经过优化，在满足内部组件容纳空间要求的前提下尽可能压缩轴向尺寸，适配空间局促的安装位置，安装后不会突出过多占用设备周边的操作与维护空间，同时法兰端面与小端接口的同轴度控制在较高精度范围内，能够保证内部穿过的传动杆件不会出现偏磨问题，延长配套密封件与传动部件的使用寿命。
