摆缸结构蒸汽机教学演示装置

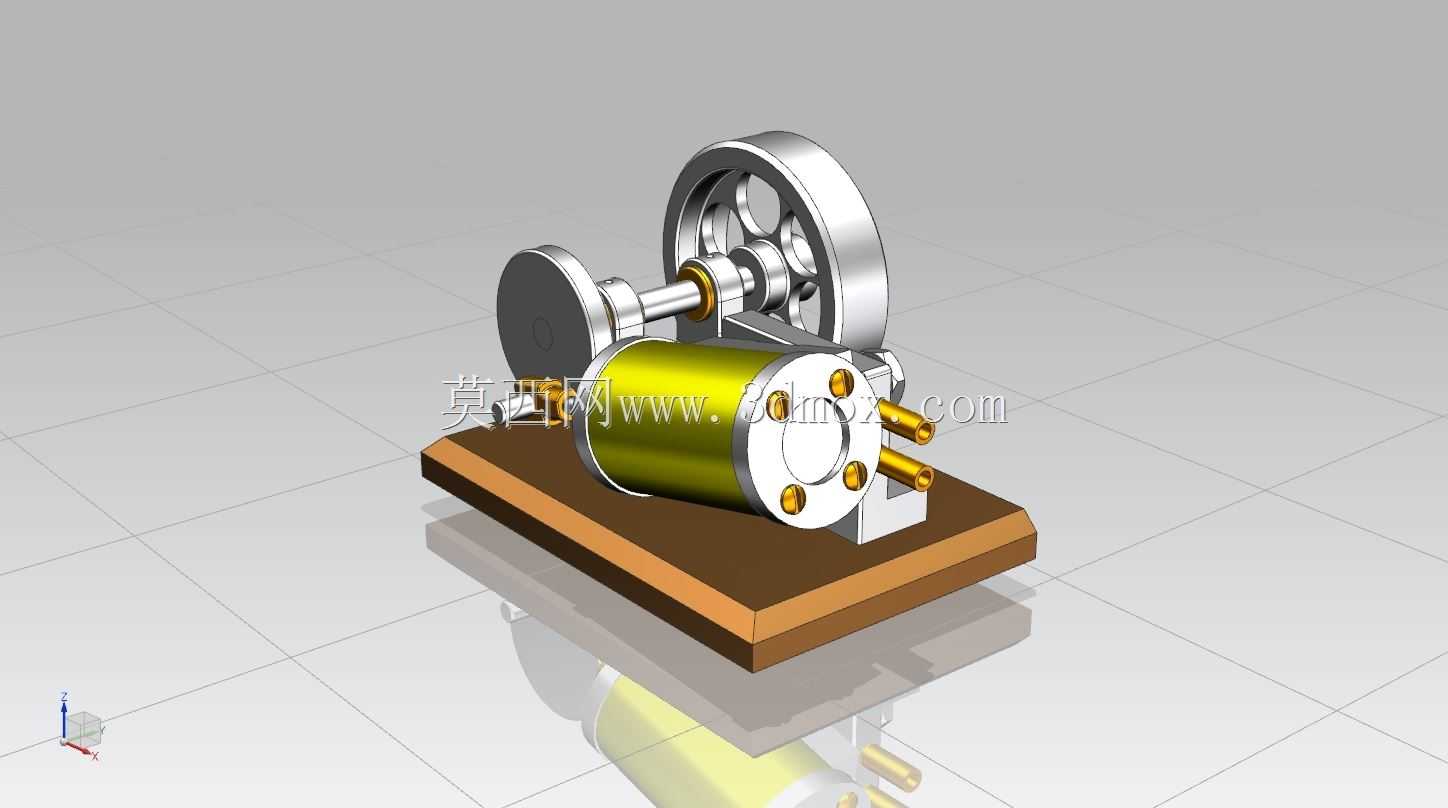

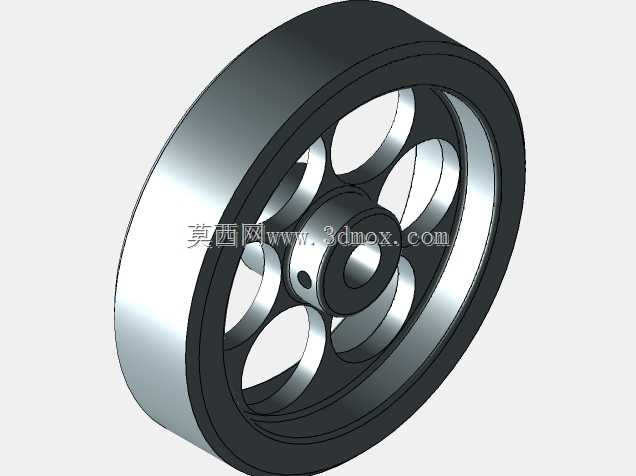

这款摆缸式蒸汽机可应用于中小学科创教育演示、机械原理科普展陈、复古动力模型收藏以及小型蒸汽动力实验场景，能够直观展示外燃式热机将蒸汽热能转化为旋转机械能的完整工作过程，帮助学习者理解曲柄连杆传动、配气相位、热能转换等核心机械原理，也可作为复古动力爱好者的DIY组装参考原型。设备实际运行时，高压蒸汽从配气接口进入汽缸，通过摆缸结构的往复摆动配合飞轮的惯性储能，持续将活塞的直线往复运动转化为飞轮端的旋转扭矩输出，可带动小型发电机、微型水泵等低负载实验装置运行，完整复现早期工业革命时期蒸汽机的核心工作逻辑。产品在功能设计上做了适配教学场景的优化，将原本封闭的汽缸摆动结构做了外露式处理，能够清晰观察到汽缸随曲轴转动的摆动角度变化、活塞的往复行程以及配气阀的同步动作过程，飞轮采用大直径轮辐式结构，既可以储存转动惯量保证设备运转平稳，也能通过轮辐的转动直观展示转速变化，底座采用平整的实木承托结构，既可以隔绝运行时的轻微震动，也能保证设备放置时的稳定性，避免演示过程中出现滑移倾倒。设计思路上优先还原摆缸蒸汽机的核心结构逻辑，省略了早期工业蒸汽机冗余的外置管路与复杂调速结构，将配气通路集成在汽缸端盖内部，既简化了整体结构降低加工难度，也避免了外露管路带来的蒸汽泄漏风险，汽缸与支架的连接采用铰接式结构，预留了足够的摆动间隙，保证汽缸摆动过程中不会出现卡滞，曲轴与飞轮的连接采用同轴定位设计，减少转动过程中的偏心震动，活塞与汽缸的配合间隙经过反复调校，既保证运动顺畅，也能减少蒸汽泄漏提升动力输出效率。外形尺寸上整体采用紧凑型布局，底座为规整矩形结构，安装边界清晰，不需要额外预留过大的周边操作空间，汽缸摆动范围控制在底座投影区域内，运行时不会出现部件超出底座边界的情况，各转动部件均做了圆角处理，避免演示过程中剐蹭操作人员，整体高度适配桌面放置需求，可直接摆放于普通实验台、展示台面上使用，不需要额外制作安装支架，接口位置预留了通用的蒸汽管路连接位，可直接搭配小型蒸汽发生器开展实验。
