500吨压力机立式支撑固定支架结构

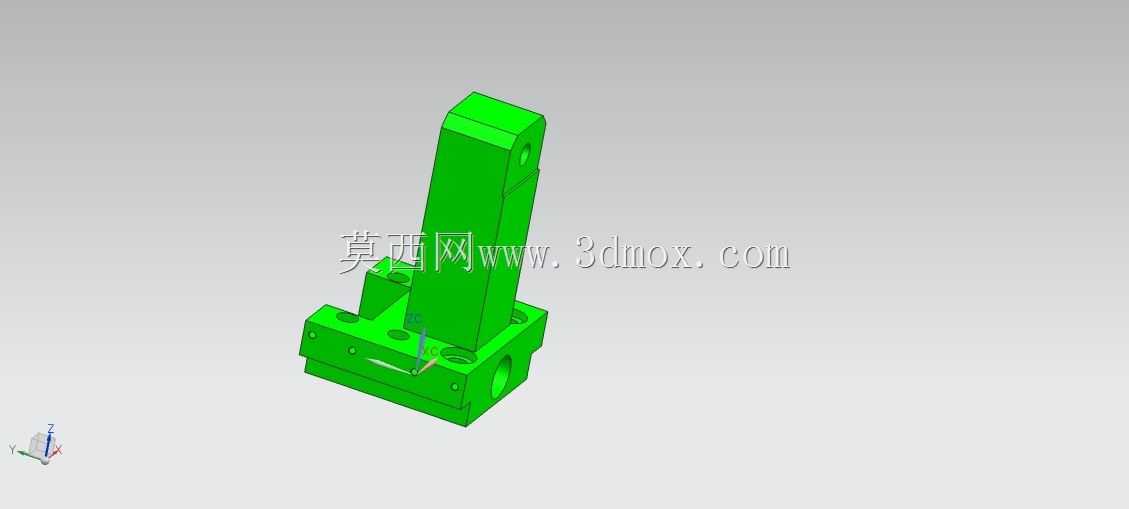

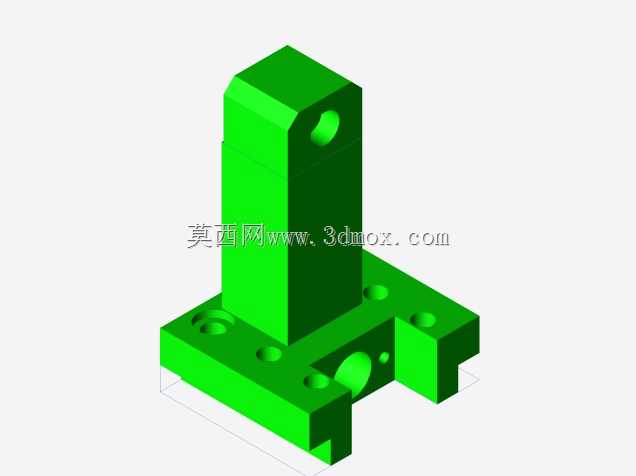

该支架是500吨压力机设备中的核心支撑固定构件，主要应用于中小型冲压、压装类压力机的机身内部装配场景，承担着压力机作业过程中竖向导向部件、执行压头组件的承载定位与安装固定功能，是保障压力机施力精度、运行稳定性的关键结构件。在压力机实际运行过程中，该支架需要长期承受压合作业传递的交变载荷与冲击振动，既要为竖向运动的压装导向组件提供精准的安装基准，也要为周边配套的检测、定位辅件预留可靠的安装点位，避免长期作业后出现结构偏移、连接松动等问题，保障压力机连续作业的精度保持性。从功能特性来看，该支架采用一体化铸造成型后做精加工处理的结构设计，整体分为底部安装基座、中部加强连接段、上部竖向支撑臂三个功能区域：底部基座设置有多组对称分布的螺栓安装沉孔，可通过高强度锁紧螺栓与压力机的机身工作台面实现刚性连接，基座侧面预留的横向通孔可用于穿接定位销，进一步强化连接的抗剪切能力，避免大吨位压合作业时支架出现横向位移；中部连接段做了加厚过渡与三角加强筋结构，能够有效分散上部传递的竖向载荷，避免应力集中导致的结构变形；上部竖向支撑臂设置有同轴的导向安装孔与辅件连接螺孔，可直接适配压力机的导向柱、行程检测开关等部件的安装需求，支撑臂侧面的平面加工区域可作为定位基准面，保障安装后导向部件的同轴度与垂直度公差符合设备运行要求。在设计思路上，该支架优先保障结构刚性与载荷传递路径的合理性，所有转角位置均做了圆角过渡处理，减少应力集中点的存在，安装孔位均采用对称式布局，既方便加工过程中的定位装夹，也能保障装配时的受力均匀性；整体外形采用下宽上窄的立式结构，在满足上部支撑高度要求的前提下，尽可能压缩底部安装的占用空间，适配压力机内部紧凑的装配空间。从安装边界来看，底部安装基座的长宽尺寸适配常规500吨压力机工作台面的预留安装位，安装孔的孔距符合通用压力机的装配接口标准，上部支撑臂的高度与安装孔位置匹配常规压头行程的导向需求，无需额外加工改型即可直接完成装配，能够有效降低设备的装配调试难度，缩短设备组装与维护的周期。
