立式底部操作柔性板支撑作业装置

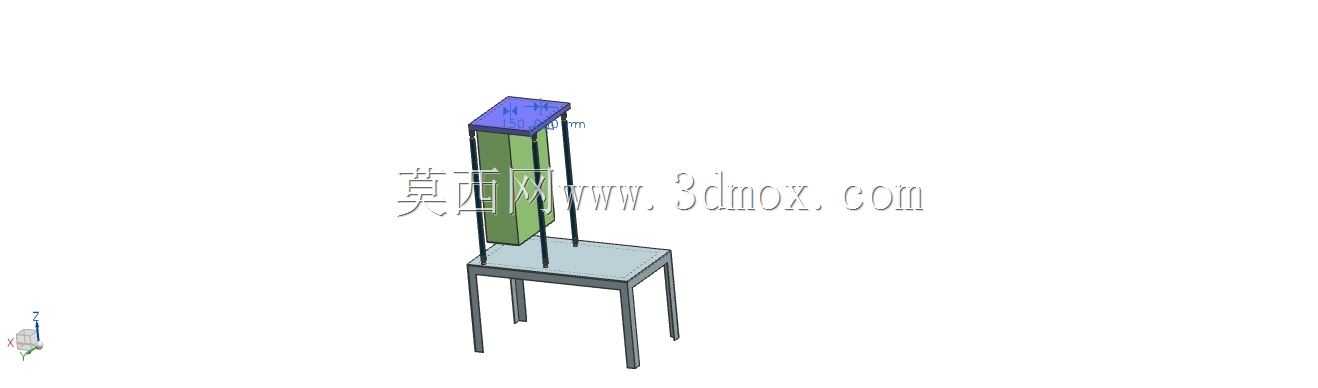

该装置主要面向电子制造、精密装配领域中柔性线路板的定位加工作业场景，在柔性板的引脚焊接、元件贴装、外观检测、性能测试等工序中承担稳定承载与定位支撑的作用，解决柔性板材自身刚度不足、加工过程中易弯折移位、操作空间受限的行业痛点。装置整体采用立式分层结构设计，底部为四腿支撑的方形作业平台，平台台面平整光洁，可作为操作基准面承载待加工柔性板组件，四条支撑腿采用等长等截面设计，保证平台放置的水平度与整体结构稳定性，避免作业过程中出现晃动偏移。平台上方设置竖向的柔性板夹持固定结构，通过四根细长导向支撑杆连接顶部的压合固定座与底部作业平台，竖向支撑杆采用光滑耐磨的金属材质，既可以为柔性板的竖向放置提供导向定位，也能保证顶部压合结构上下移动的顺畅度，适配不同长度规格的柔性板装夹需求。顶部压合固定座采用与柔性板轮廓匹配的方形结构，可对柔性板的上端进行压紧固定，配合底部平台的承托，让柔性板保持竖直张紧的状态，避免板材弯折影响加工精度。装置特意预留了充足的底部操作空间，作业人员可从装置底部、侧方无遮挡区域直接接触柔性板的下端作业区域，完成引脚焊接、线束连接、点位检测等操作，无需反复拆装工件，大幅提升作业效率。在设计思路上，该装置优先考虑柔性板加工的操作便利性与定位可靠性，整体结构无多余冗余部件，各部件的安装边界经过精准核算，底部支撑腿的外扩尺寸保证装置放置时的抗倾覆能力，竖向支撑杆的间距根据常规柔性板的宽度范围设置，既不会因为间距过小夹伤柔性板材，也不会因为间距过大导致板材晃动，顶部压合座的下压行程预留了足够的调节余量，可适配不同厚度、不同长度的柔性板装夹需求，整体结构简单实用，加工制造成本低，维护保养便捷，适合中小批量柔性板加工场景的日常生产使用。
