手持杆式集雾作业装置结构设计

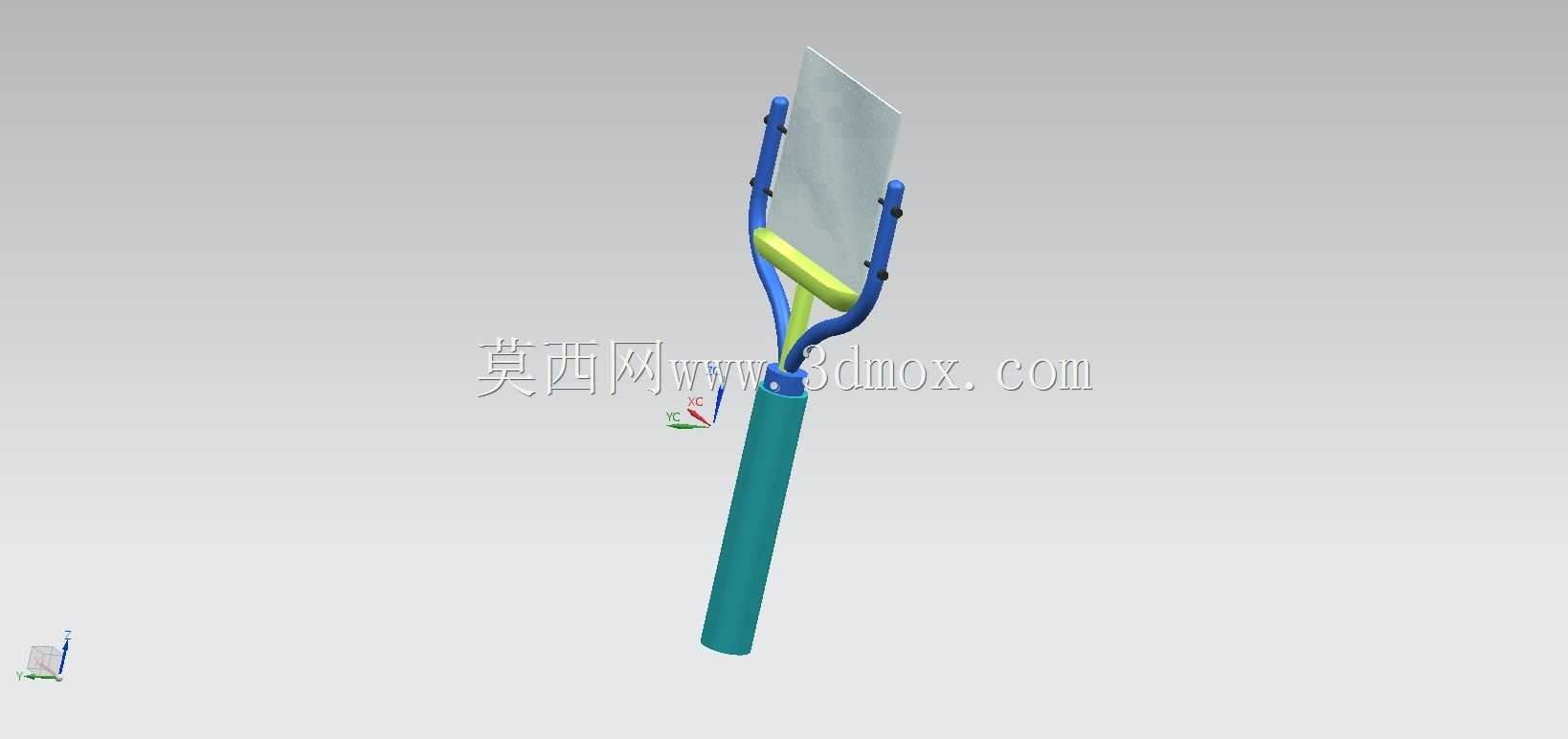

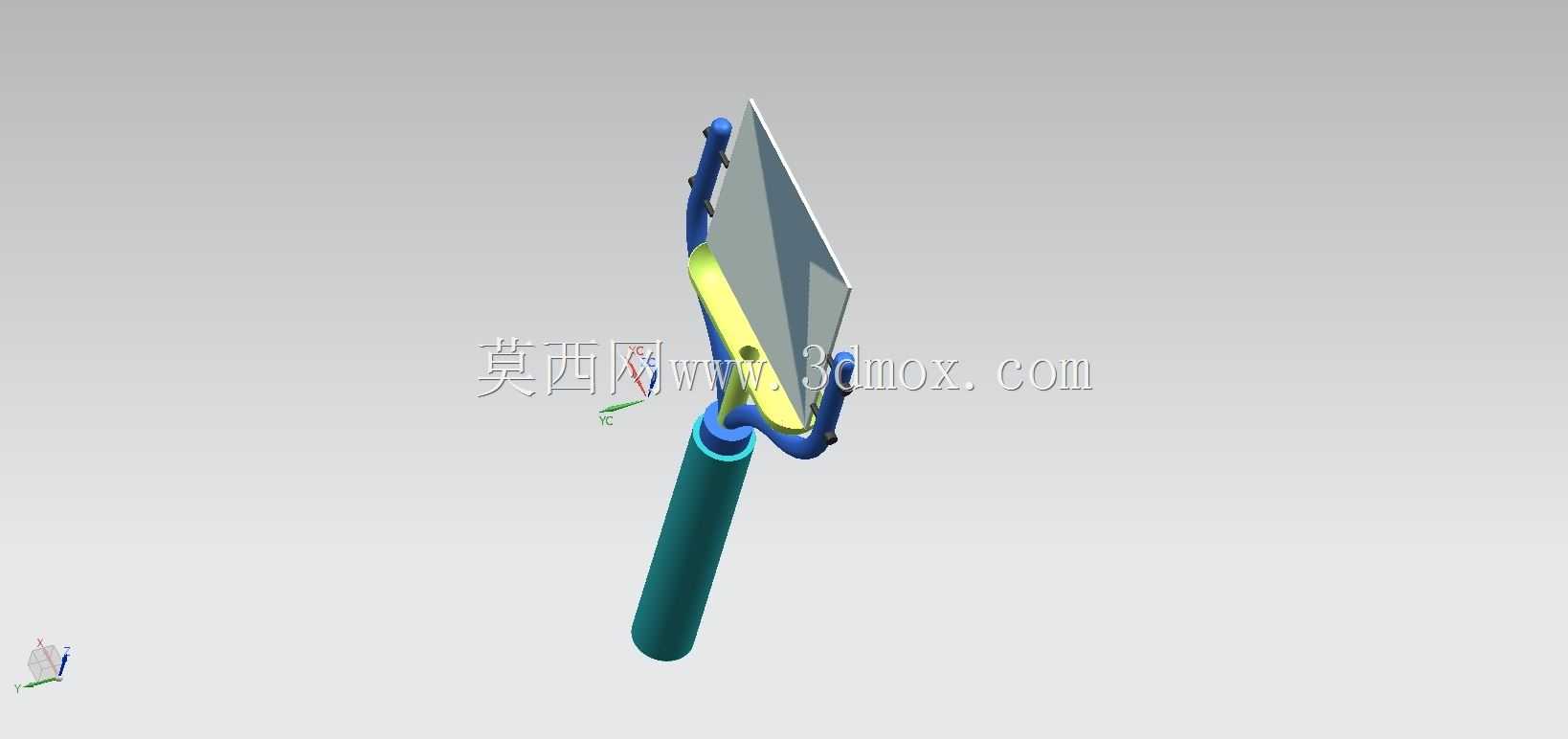

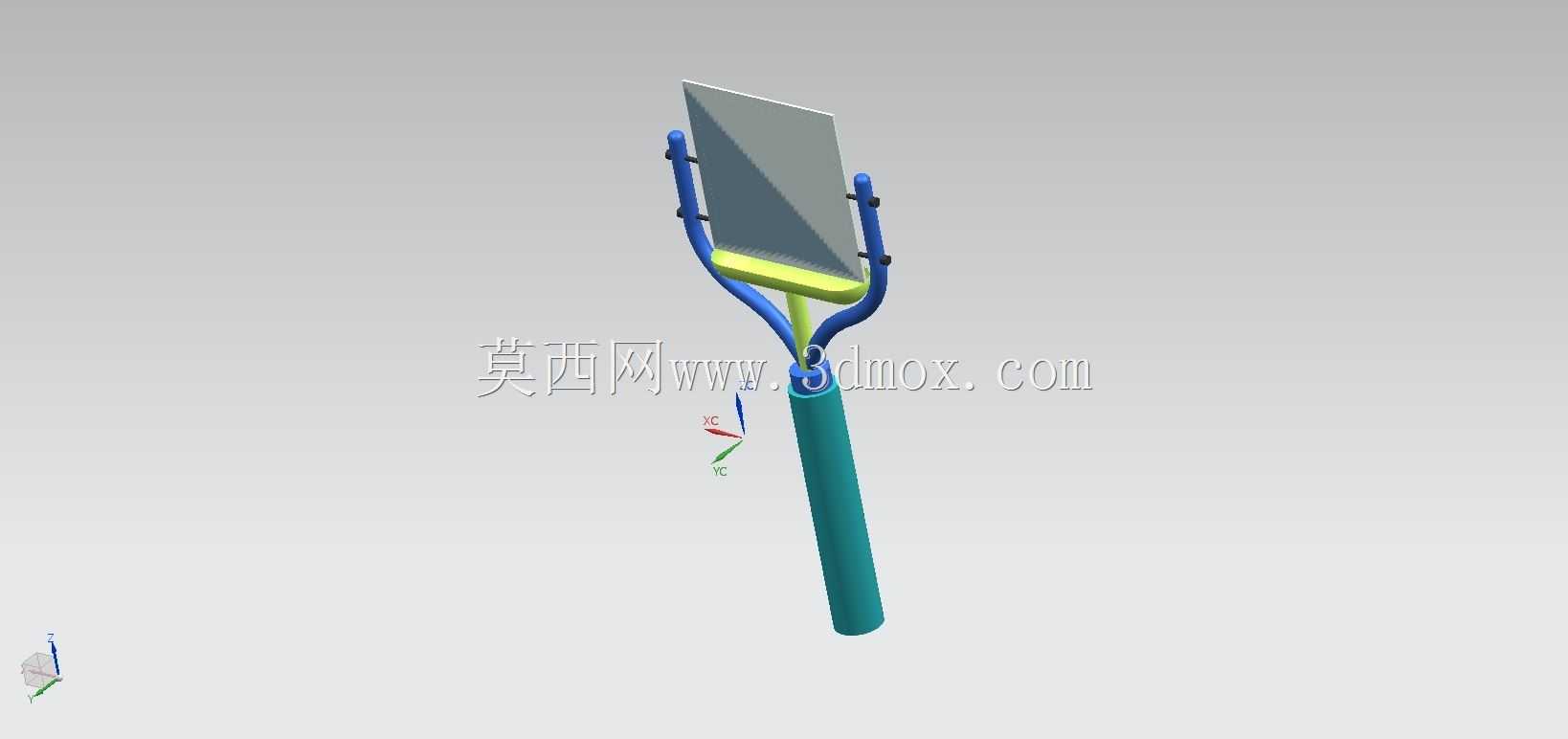

该手持杆式集雾作业装置主要面向农林植保、局部环境消杀、小型工业作业面的雾态介质收集与定向导排场景，在实际作业中可针对飘散的药雾、冷凝水雾、作业扬尘裹挟的雾滴进行近距离吸附收集，避免雾滴无规则扩散造成的物料浪费、周边环境污染以及作业人员吸入性损伤，尤其适合大棚内局部植保施药、狭小设备舱内清洁除雾、实验室小范围气雾回收这类对雾滴扩散控制要求较高的作业场景。装置整体采用长杆手持的操作形态，握持段为圆柱型直杆结构，外径适配成年人单手握持的围度，长度设计充分考虑站立作业时的操作半径，无需作业人员过度俯身或抬臂即可触达常规高度的作业面，有效降低长时间操作的疲劳感。握持段上方设置分叉式支撑结构，两侧蓝色支撑臂采用弧形过渡设计，既保证结构强度又避免棱角磕碰，支撑臂中间固定矩形集雾面板，面板采用轻薄平整的硬质材质，表面做低附着处理，接触到的雾滴可快速汇聚沿预设导流路径汇入下方的导流通道，不会在表面积聚滴落造成二次污染。支撑臂与集雾面板之间设置黄绿色弹性缓冲衔接结构，可在面板碰到硬质障碍物时产生小幅形变卸力，避免面板碎裂或支撑臂变形，适配复杂作业环境下的磕碰场景。装置内部集成连通的导流通道，从集雾面板下方延伸至握持杆内部，可外接负压源将收集到的雾滴统一导排至储液容器，实现雾滴的闭环回收。设计过程中充分考虑手持作业的动平衡特性，将整体重心控制在握持段范围内，操作时不会出现头重脚轻的晃动感；各衔接部位均做圆滑过渡处理，没有突出的尖锐结构，作业时不会勾挂周边的藤蔓、管线等障碍物；集雾面板的安装角度可沿支撑臂的铰接点做小范围调整，作业人员可根据作业面的朝向灵活调整面板角度，保证集雾面始终正对雾滴飘散方向，提升收集效率。安装边界上，装置下端预留标准快插接口，可快速对接不同规格的负压软管，无需额外辅助工具即可完成与配套储液、负压设备的连接，整体拆装便捷，日常维护时可快速拆分各部件进行清洁，残留的积液、附着物可轻松冲洗干净，不会在结构缝隙内积聚变质，适配多场景下的长期重复使用需求。
