异形承插式连接固定结构件

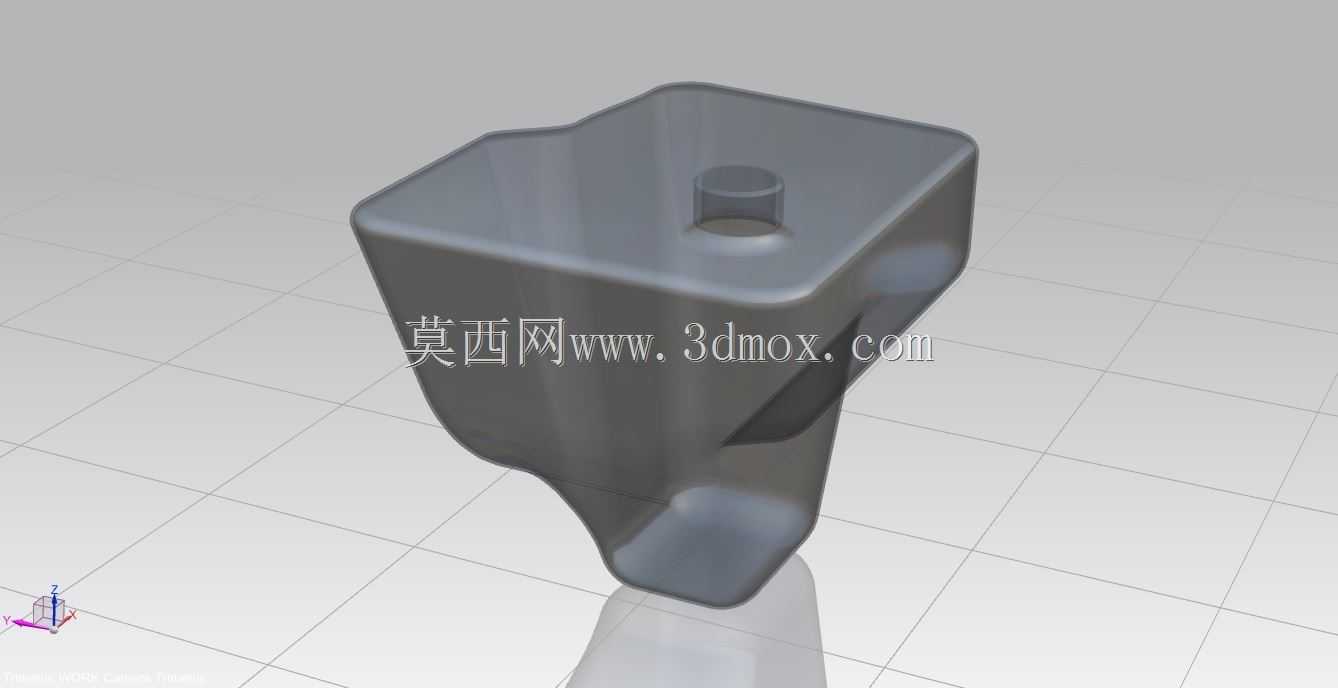

该异形承插式连接固定结构件，主要应用于工业设备内部的管路接驳、模块化组件拼接场景，在流体输送管线、小型工装夹具组配、自动化设备机架局部连接环节中承担衔接固定、载荷传导的核心作用，能够适配非规则安装空间的连接需求，解决标准直连配件无法适配异形安装位的装配痛点。从实际用途来看，该构件一端为敞口承插槽结构，可直接套入对应规格的方型管端或块状连接端，顶部预留的柱型定位凸台与旁侧通孔配合，能够实现插接后的快速锁止，避免连接部位受振动影响出现松脱移位；下部收窄的异形延伸段带有内凹贴合面，可与被连接件的曲面外壁完全贴合，增大接触受力面积，分散连接点位的集中应力，降低长期受载下的结构变形风险。在功能特性上，该构件整体采用一体化成型思路设计，无额外拼接焊缝或装配缝隙，结构强度均匀，既能够承受轴向的推拉载荷，也可抵抗一定程度的径向扭转力，承插内壁做了微小的拔模斜度处理，既方便装配时的快速对位插接，也能在插接后形成适度的过盈配合，提升连接紧密性；侧面预留的弧形让位结构，可避开相邻管线或组件的突出部位，避免装配时出现结构干涉，适配紧凑排布的设备内部安装环境。设计过程中，首先根据实际安装空间的边界轮廓确定整体外形，先锁定上部承插腔体的内部尺寸，确保与被连接的方型构件外径形成公差合理的配合间隙，再根据受力传导路径优化下部支撑段的壁厚分布，在应力集中的转角位置做圆弧过渡处理，减少应力集中带来的断裂风险；顶部定位凸台的高度与直径经过匹配设计，刚好能够嵌入被连接件的对应定位孔内，旁侧的通孔位置与凸台保持合理间距，确保锁止紧固件安装后不会对凸台结构造成挤压损伤。从安装边界来看，该构件上部承插端的外轮廓为带切角的类方形结构，安装时所需的周边操作空间较小，下部收窄段的最大宽度小于上部承插端，可深入狭窄的安装腔体内部完成连接，整体安装高度适配常规小型设备的层间间距，不需要对原有设备结构做额外改造即可直接替换原有连接配件，装配时仅需将承插槽对准连接端推入，再通过紧固件穿过顶部通孔完成锁止即可，操作流程简便，能够有效提升现场装配的作业效率。
