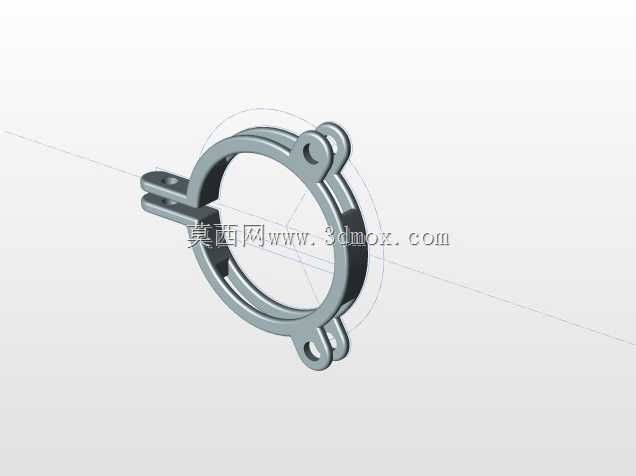

对开式管道抱箍紧固连接构件

这款对开式抱箍构件主要应用于工业流体输送管路系统、小型设备管线排布、民用给排水管路安装等场景，是管路布设环节中承担固定、限位、密封辅助作用的核心连接配件，能够在管路对接、管线与设备基座连接、多管路并行排布固定等工况下，为圆形截面的管材提供可靠的抱紧力，避免管路受流体冲击、设备运行振动影响出现移位、接口松脱、密封失效等问题。从功能特性来看，该构件采用对称对开式结构设计，两个半环构件通过侧边的带孔耳座实现螺栓锁紧，安装时无需从管路端部穿套，可直接在管路任意需要固定的位置完成扣合安装，大幅降低了已布设管路的加装、维护难度；环体内侧预留有均匀的密封件安装槽位，锁紧状态下可配合橡胶密封圈实现管路对接处的径向密封，同时环体外侧延伸出的带孔安装支耳，可直接通过螺栓将抱箍整体固定在墙面、设备机架、安装支架上，实现管路的多点位刚性固定。在设计思路上，这款抱箍充分考虑了现场安装的操作便利性与长期使用的结构可靠性，半环主体采用等截面圆弧设计，圆弧曲率与适配管材的外径完全匹配，保证锁紧时环体内壁与管材外壁均匀贴合，避免局部应力集中造成管材表面压损；所有耳座位置均做了加厚处理，螺栓穿孔处设计有凸台加强结构，能够承受螺栓锁紧时的局部挤压力，避免长期受振动影响出现耳座开裂、变形问题；支耳与半环主体采用一体化过渡结构，没有应力集中的直角转角，可有效分散管路承重带来的弯矩载荷，提升整体结构的抗疲劳性能。从安装边界来看，该抱箍的环体内径适配常规小口径金属或塑料管材，整体安装占用空间紧凑，锁紧后两个半环的对接面紧密贴合无间隙，侧边耳座的螺栓孔位同轴度精度高，普通标准螺栓即可顺利穿入锁紧，外侧安装支耳的孔位间距符合通用管路安装支架的标准孔距，无需额外定制转接件即可适配市面上多数成品管路固定支架，安装完成后不会在管路表面留下硬性压痕，也不会阻碍管路内部的流体正常流通，可在常温常压的常规管路工况下长期稳定工作，适配包括输水管道、低压气动管路、小型设备润滑油路等多种不同介质的管路固定需求。
