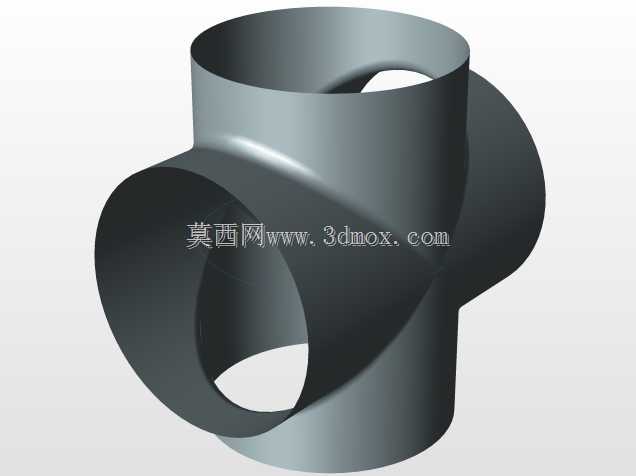

等径正交四通管路连接接头结构

这款四通接头是流体输送管路系统中的核心分流连接件，主要应用在民用给排水、暖通空调循环、工业化工流体输送、气动控制回路等需要多方向管路汇通的场景中，能够实现单路输入三路分流或者三路输入单路汇流的流体路径切换，也可作为十字交叉管路的对接节点，减少管路转接次数，降低系统泄漏风险。从实际使用场景来看，这类接头常被用在建筑内部的供水支管分叉、消防管路的节点分流、工厂压缩空气管网的十字对接、液压系统的回路汇通等位置，相比多个弯头加直通的组合连接方式，一体结构的四通接头流道更顺滑，流体经过时的局部阻力更小，能有效降低输送过程中的压力损耗，减少紊流带来的管路振动与噪音。在功能特性上，这款接头采用四个接口等径正交的结构设计，四个连接端口的轴线处于同一平面且两两垂直相交，端口内径完全一致，适配同规格的金属或非金属管路，接口处可根据使用场景搭配螺纹连接、法兰连接、卡压连接、焊接连接等不同的对接形式，满足不同压力等级、不同介质工况的使用需求。接头内部的相贯线位置做了圆弧过渡处理，没有尖锐的直角凸起，既可以避免流体长期冲刷造成的局部磨损，也能减少杂质在拐角处的沉积，降低管路堵塞的概率。从设计思路来看，这款接头在建模阶段优先保证了四个接口的同轴度与垂直度公差，避免安装时出现管路错位、密封件受力不均的问题；管壁厚度根据常规公称压力下的强度要求做了均匀化处理，既保证承压能力满足工况要求，也避免了局部壁厚过大造成的材料浪费。外形上整体为四个圆柱筒体正交的结构，外表面无多余凸起结构，安装时不需要预留过大的操作空间，相邻两个接口的外端面间距符合通用管路安装的边界尺寸要求，能够直接适配标准管距的管路排布，不需要额外调整管路走向，在狭小的管井、设备内部管路布局中也能顺利安装。接头的相贯线外部做了平滑的圆弧过渡，既提升了整体结构强度，避免应力集中造成的接头开裂，也让外表面更光滑，便于做防腐、防锈的表面处理，适配潮湿、有腐蚀性介质的复杂使用环境。
