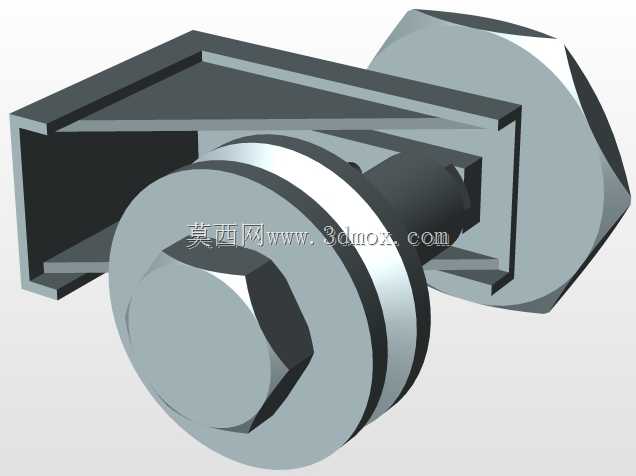

带限位凸缘的滑轮支撑轴结构设计

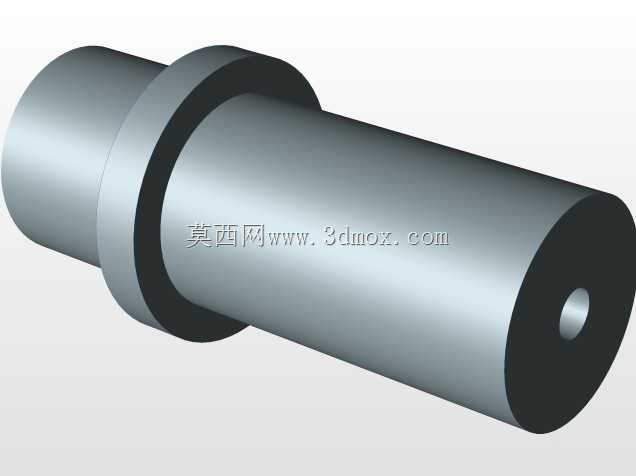

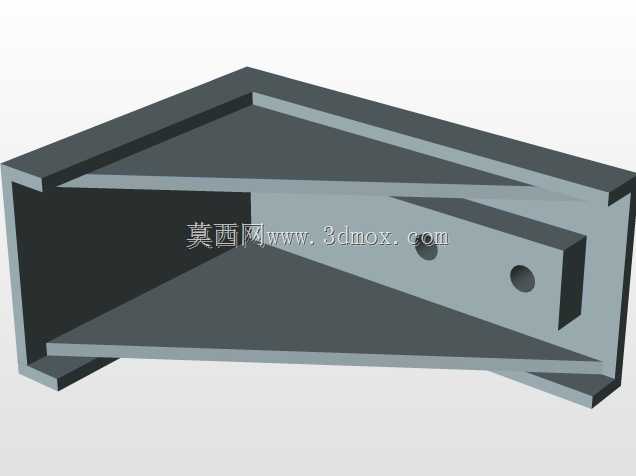

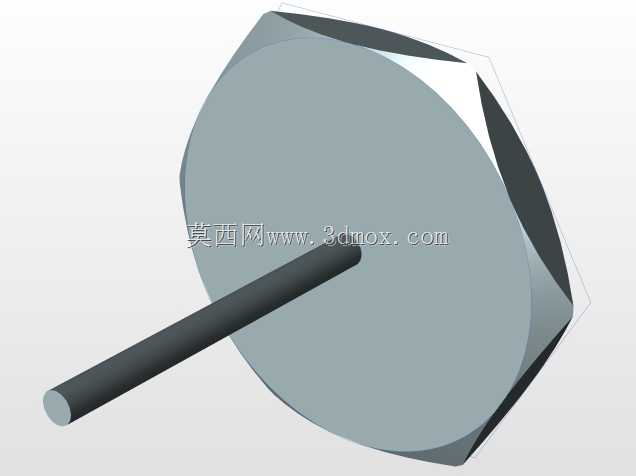

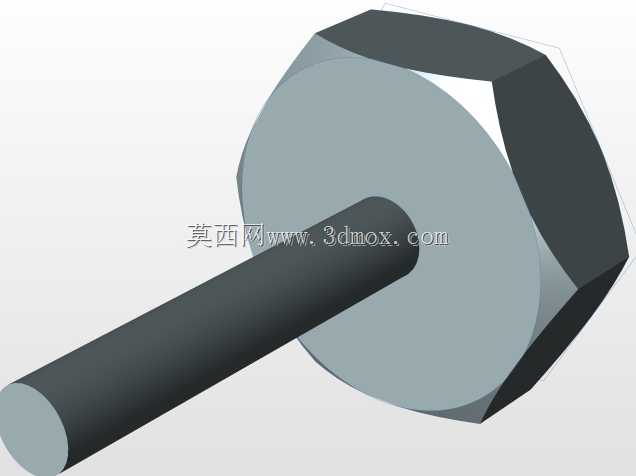

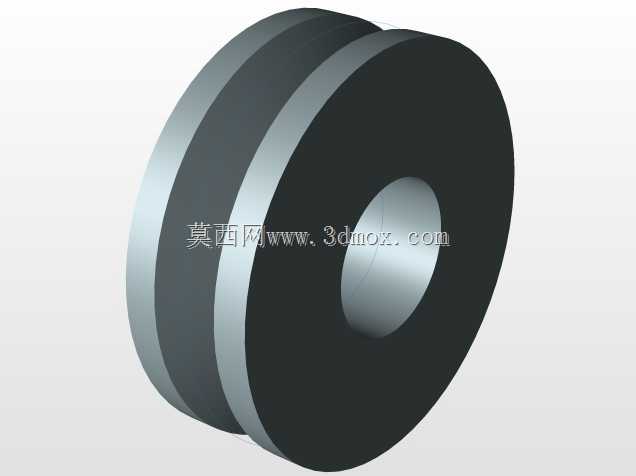

该滑轮支撑构件主要应用于各类轻载输送设备、小型起重装置以及流水线导向机构中，作为滑轮组件的核心承载支撑件，承担着固定滑轮位置、传递径向载荷、保障滑轮转动同轴度的关键作用，在物料搬运、纺织机械牵引、小型吊装设备的导向环节都有广泛的适配场景。从实际使用场景来看，这类支撑轴需要长期承受滑轮转动带来的径向压力，同时还要避免滑轮工作过程中出现轴向窜动，因此在结构设计上采用了一体式阶梯轴搭配限位凸缘的结构形式，靠近安装端的大直径凸缘能够直接抵靠在安装座的定位端面，无需额外加装轴套或者挡圈即可实现轴向定位，既减少了装配环节的零件数量，也降低了长期运行后定位件松动脱落的风险。设计过程中充分考虑了安装边界的适配性，轴身的各段直径采用阶梯过渡设计，最细段用于穿入安装座的预留孔位，中间段直径与滑轮内孔尺寸精准匹配，能够保证滑轮套入后无径向晃动，凸缘的外径尺寸大于滑轮内孔直径，刚好能够挡住滑轮的侧端面，轴末端预留的小孔可用于穿装开口销或者锁紧螺钉，进一步锁定滑轮的轴向位置，防止设备运行过程中滑轮脱出引发安全隐患。外形尺寸方面，整体轴身采用同轴度公差严格的圆柱结构，各段轴肩位置做了微小的圆角过渡处理，避免应力集中导致轴件在长期交变载荷下出现断裂，轴的表面粗糙度设计满足滑轮轴承内圈的配合要求，既能够保证滑轮转动顺畅无卡滞，也不会因为配合间隙过大出现运行异响。这类支撑构件的设计没有多余的复杂结构，所有结构特征都服务于安装便捷性、运行稳定性与承载可靠性的需求，安装时仅需要将轴从安装座一侧穿入，套入滑轮后在末端加装锁紧件即可完成装配，后期维护更换时也无需复杂的专用工具，能够快速完成拆装替换，非常适合应用在需要频繁调整滑轮位置或者定期维护的生产输送场景中，能够有效降低设备的运维成本，提升导向牵引机构的整体运行寿命。
