核电站抽汽管道及配套支撑结构设计

这套抽汽管道结构主要应用于百万千瓦级压水堆核电站的常规岛热力系统，承担着将汽轮机高压缸做完功的部分蒸汽抽取输送至回热加热器的核心功能，是核电站热力循环中提升热效率、保障给水温度达标、降低机组热耗的关键管路组件。在核电站实际运行场景中，抽汽管路需要长期承受高温高压蒸汽的持续冲刷，同时还要适配机组启停过程中的热胀冷缩位移、厂区基础微沉降以及极端工况下的振动载荷，因此整套结构的设计需要兼顾通流效率、结构强度与长期运行可靠性。

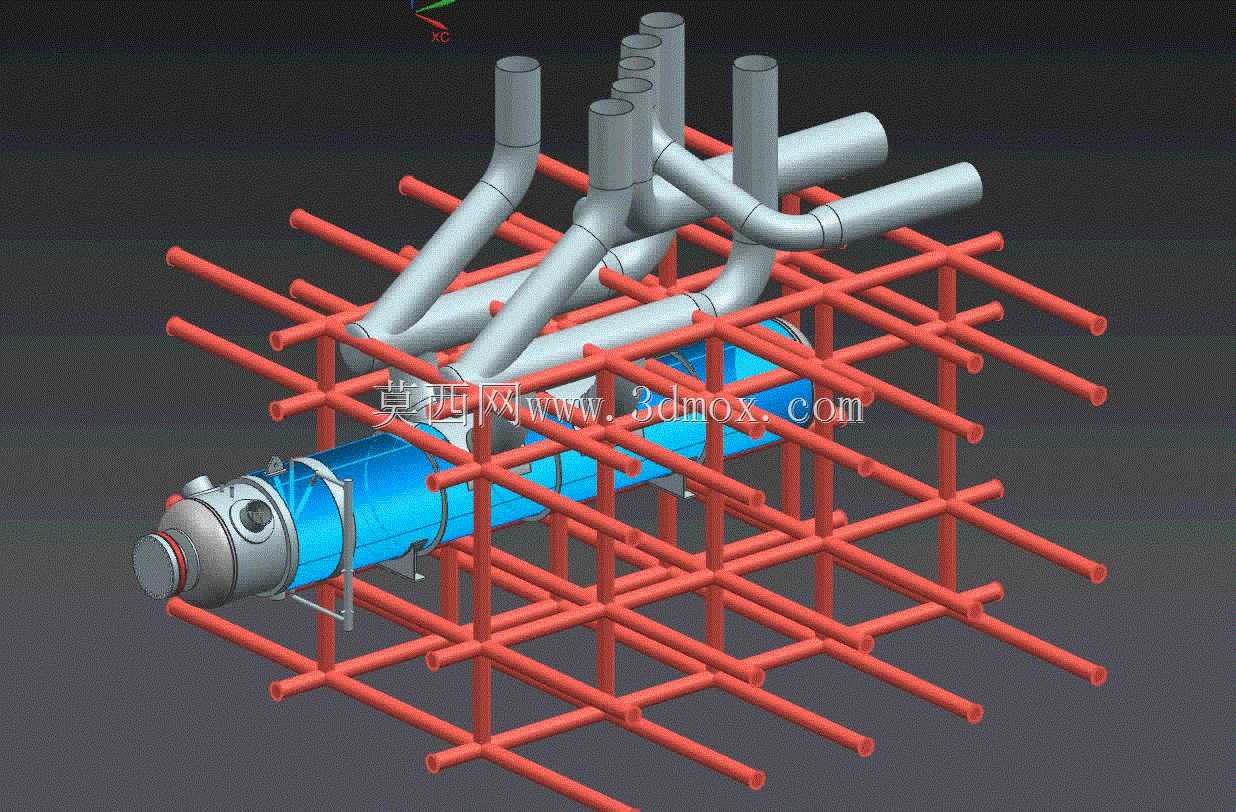

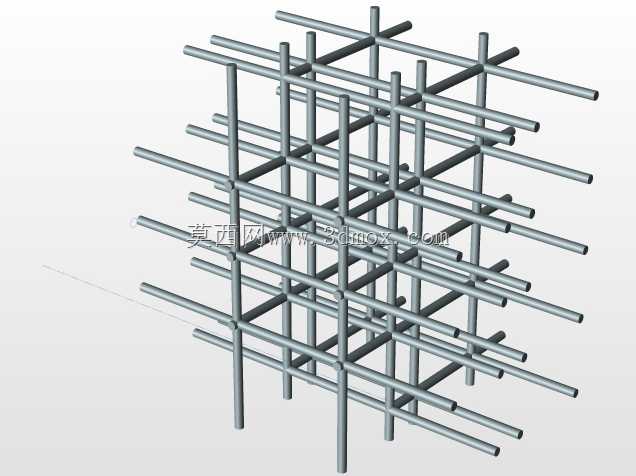

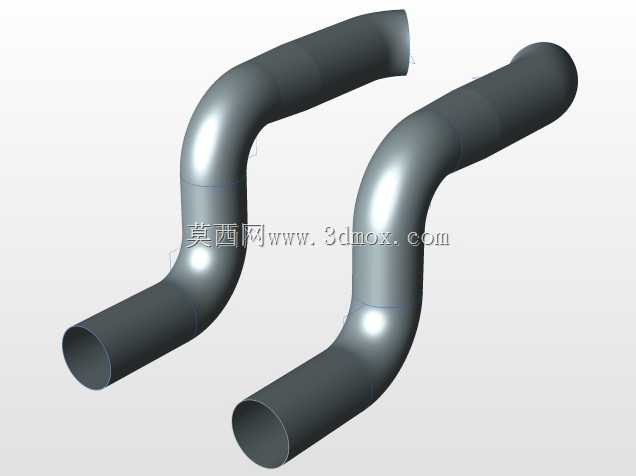

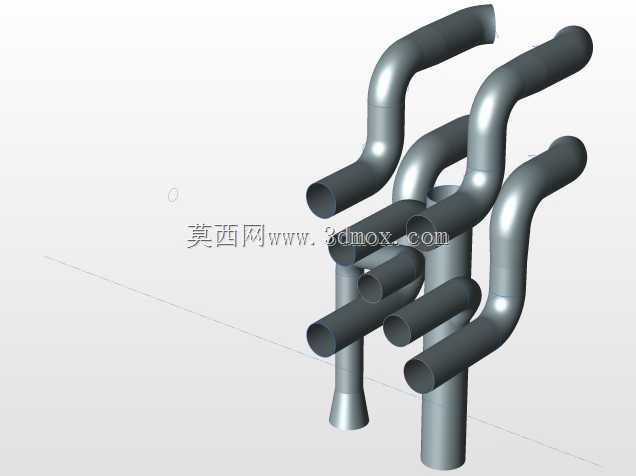

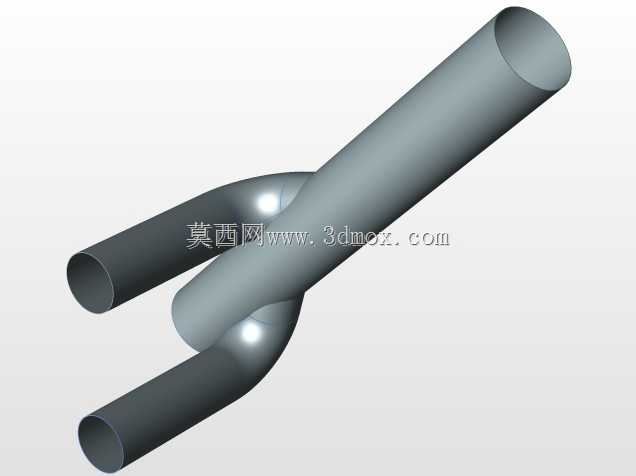

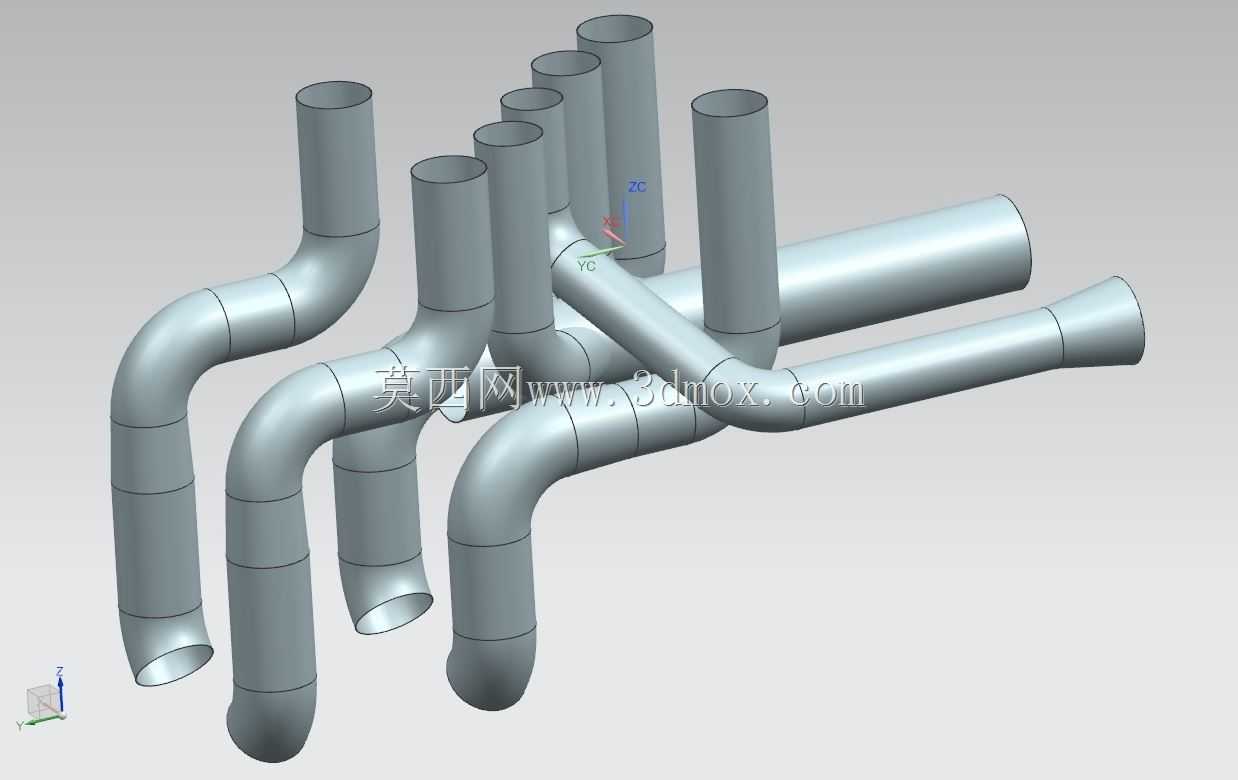

从功能特性来看，这套管路采用多支路分叉式布局，不同管径的支管对应不同压力等级的抽汽接口，可同时向多台不同能级的回热加热器输送参数匹配的抽汽，管路弯头均采用大曲率半径的平滑过渡设计，最大程度降低蒸汽在管路内的流动阻力，减少压损与局部涡流带来的管路冲蚀风险。与管路配套的红色格构式支撑结构采用模块化框架设计，通过纵横交错的支撑梁为管路提供多点位的稳定约束，支撑点位的设置充分结合管路的重量分布、热位移方向进行计算排布，既能够牢牢固定管路的空间位置，避免运行过程中管路出现大幅晃动，又预留了合理的热膨胀补偿间隙，防止热胀冷缩产生的应力集中损伤管路焊缝与接口。

设计过程中首先根据核电站常规岛的整体热力平衡计算结果，确定各段抽汽管路的通流直径、壁厚参数，确保管路能够在设计压力与温度下长期安全运行；其次结合厂房内的安装空间边界，对管路的走向、弯头角度、支管接入位置进行反复优化，避开厂房内的其他设备、巡检通道与检修吊装空间，保证管路布局紧凑合理，同时预留足够的后期检修操作空间。整套结构的安装边界充分适配常规岛厂房内的预埋基础点位，支撑框架的底部接口可直接与厂房预埋的承重基础进行固定连接，管路端部的接口尺寸与汽轮机抽汽口、加热器进汽口的法兰标准完全匹配，现场安装时无需额外进行接口改制，能够有效缩短现场安装的施工周期，降低安装过程中的质量风险。此外，管路与支撑结构之间设置有专用的管托部件，可在约束管路径向位移的同时，允许管路沿轴向产生少量的热位移，进一步释放管路运行过程中产生的热应力，提升整套抽汽系统的长期运行稳定性。
