径向发动机配套缸筒结构三维设计

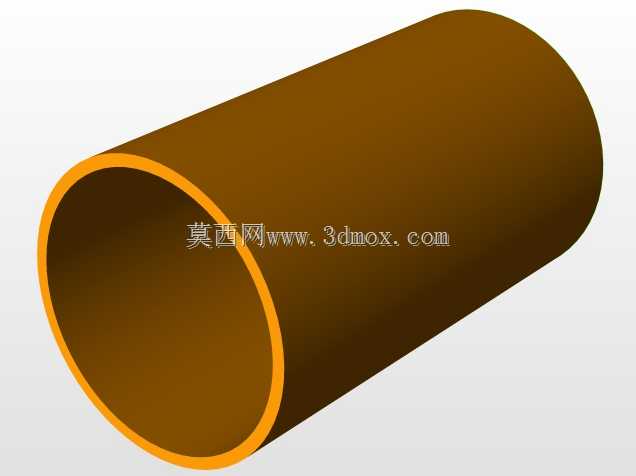

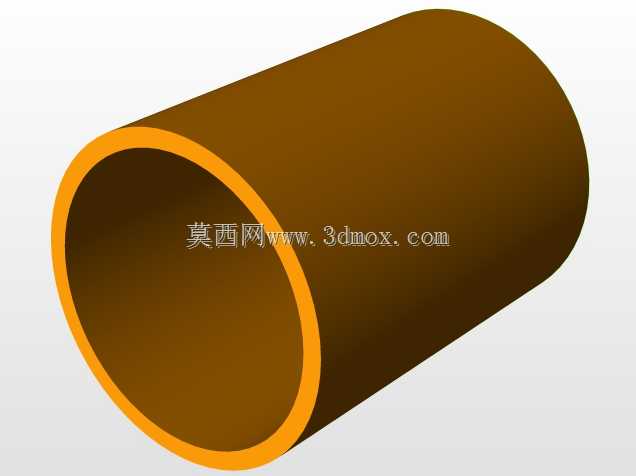

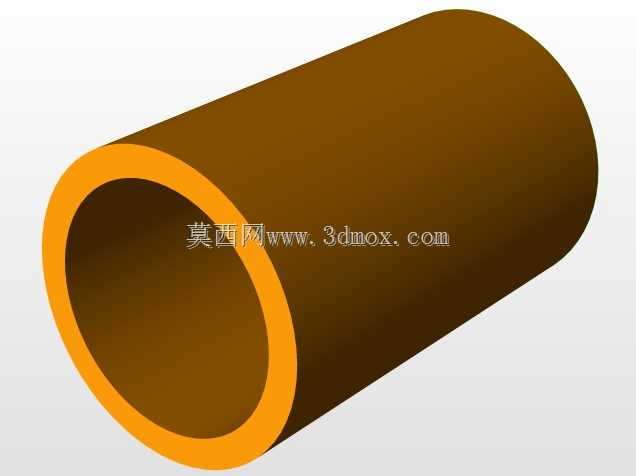

径向发动机作为经典的动力输出装置，广泛应用于轻型通航飞机、早期航空动力单元、小型特种作业装备以及复古动力改装场景中，其星型排布的气缸结构具备扭矩输出平顺、风冷散热效率高、结构紧凑度优于直列多缸机型的特点，在特定动力场景下有着不可替代的应用价值。本次呈现的是径向发动机核心组成部件中的气缸套筒结构，作为发动机燃烧室的核心承载构件，缸筒是活塞往复运动的核心导向载体，承担着密封燃烧高压气体、引导活塞做规律往复运动、传递燃烧做功热量的核心功能，是保障发动机压缩比稳定、动力输出持续可靠的关键零件。从设计思路来看，该缸筒采用等壁厚圆筒式结构设计，整体选用适配高温高压工作环境的合金材质设计逻辑，筒身内壁做高精度珩磨加工余量预留，能够满足活塞环高速往复运动时的低摩擦、高密封要求，两端边缘做加厚强化处理，一端用于和气缸盖完成密封压合，另一端用于嵌入曲轴箱的安装定位槽，端口处的亮色环带为密封配合面，设计时严格控制了该位置的形位公差，保证装配后缸筒轴线与曲轴连杆运动轨迹完全垂直，避免出现偏磨、漏气等故障问题。从安装边界与尺寸适配角度，该缸筒的外径尺寸完全匹配径向发动机星型排布的安装孔位间距，不会在多缸环形排布时出现相邻缸体干涉问题，筒身长度适配对应排量活塞的行程范围，既保证活塞到达上止点时的压缩余隙符合设计要求，也能避免活塞下止点时脱出缸筒导向范围，壁厚设计兼顾了散热效率与结构强度，在径向发动机常用的风冷工况下，筒身外壁能够快速将燃烧产生的热量传递给散热鳍片，避免持续高负荷运转时出现缸筒过热变形的问题。在实际运行过程中，该缸筒内壁需要持续承受燃烧室内最高可达上百个大气压的爆发压力，同时承受活塞环每秒数十次的往复摩擦，因此设计时在结构上做了应力分散处理，端口位置做圆弧过渡避免应力集中，能够有效延长部件的疲劳寿命，保障发动机在全工况转速区间内的运行稳定性。
