农用背负式喷枪配套固定枪座结构

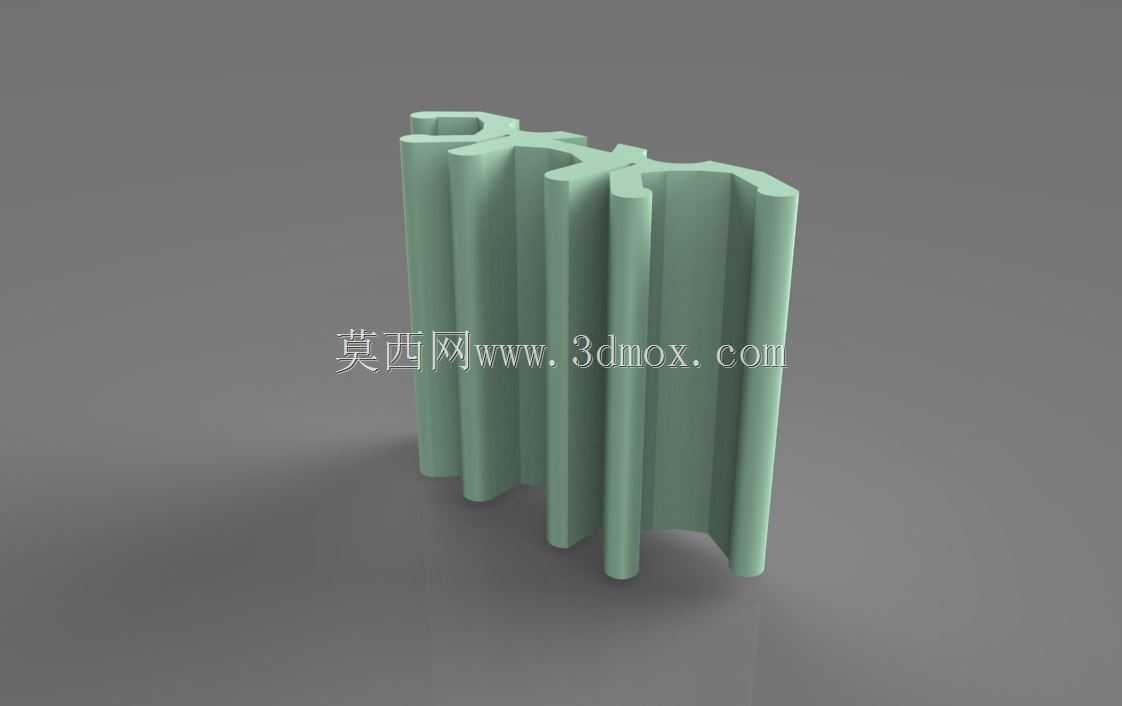

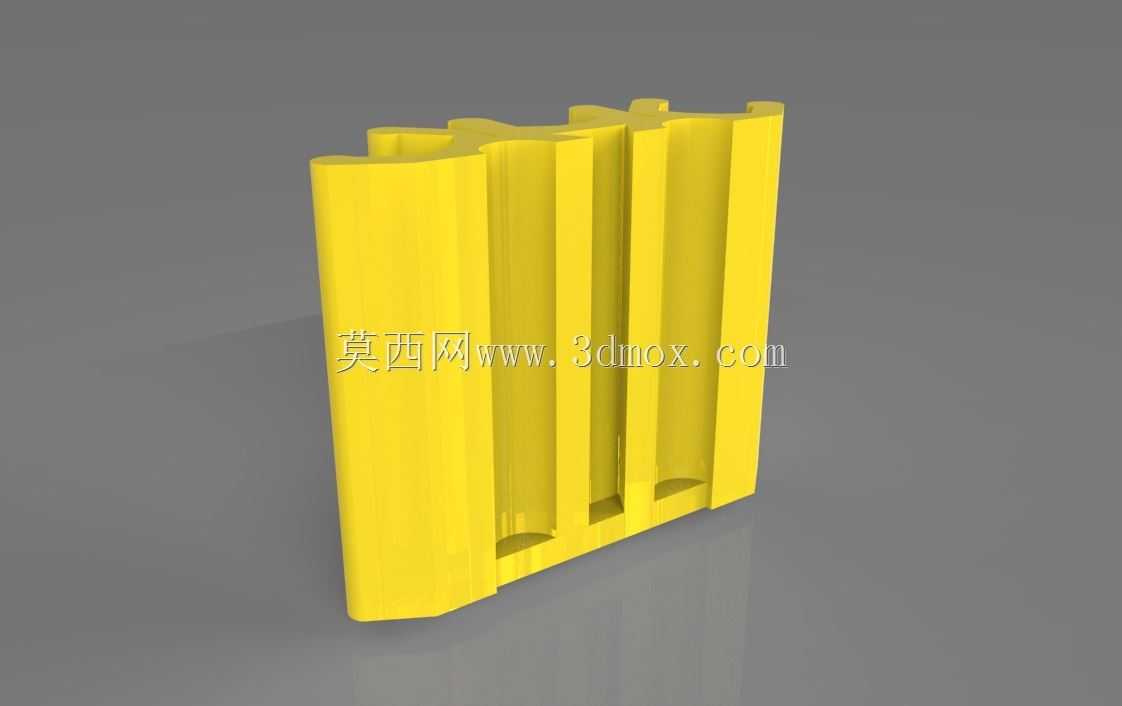

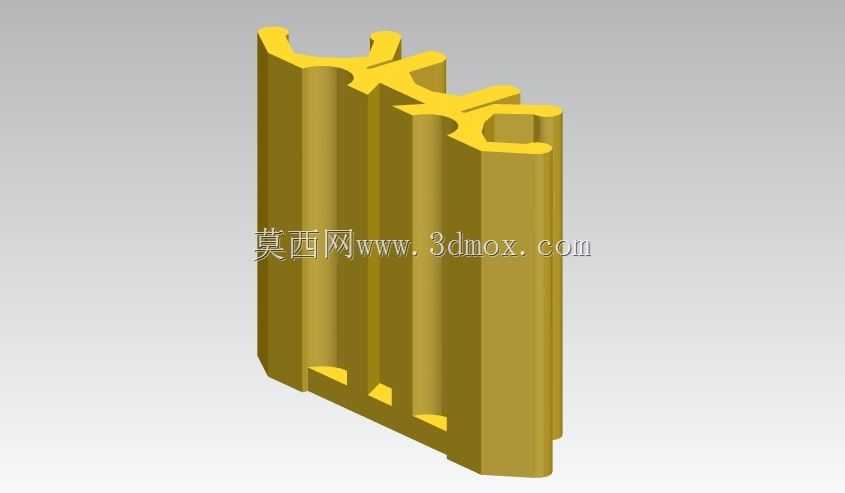

在丘陵山地零散地块的植保作业场景中，背负式喷雾喷枪是农户开展病虫害防治、叶面肥喷施作业的核心手持工具，而枪座作为背负式药箱与喷枪衔接的关键承载构件，直接决定了作业过程中喷枪取放的顺畅度、携带的稳固性以及长时间作业的操作疲劳度。这款枪座的设计完全贴合农用作业的实际使用需求，整体采用一体化的卡接式结构，主体设置有三道平行的竖向弧形卡槽，卡槽的弧度完全匹配常规农用喷枪的枪管外径，能够同时容纳喷枪主体以及加长喷杆的分段收纳，避免作业过程中喷杆晃动剐蹭农户背部，也能防止在山地行走时喷枪从背负装置上滑落。顶部的异形卡爪结构经过反复的受力优化，卡爪的内凹弧度与喷枪开关处的凸起轮廓完全契合，当喷枪插入枪座时，卡爪能够自动卡合在喷枪的限位台阶处，不需要额外的锁扣结构就能实现稳固固定，取用时只需要向上轻提喷枪即可快速脱离，单手就能完成取放操作，完全适配喷药作业中需要频繁启停、切换喷射位置的操作节奏。枪座的背部为平整的安装贴合面，安装边界预留了四个对称的嵌入式固定点位，能够通过绑带或者螺丝直接固定在背负式药箱的外侧壳体上，整体的竖向高度控制在120毫米以内，横向宽度不超过80毫米，突出药箱表面的厚度控制在45毫米，不会额外增加背负时的横向占用空间，也不会在农户穿行作物垄间时剐蹭植株。枪座的底部设置有三个均匀分布的沥水缺口，作业过程中喷枪残留的药液或者冲洗的积水能够顺着缺口直接排出，不会在枪座内部积存造成构件腐蚀，也避免了残留药液渗漏沾湿作业人员衣物。整体结构没有多余的冗余设计，所有的棱边都做了圆弧过渡处理，不会在背负作业时硌碰操作人员的腰背部，材质适配常规的工程塑料注塑工艺，能够耐受常规农药的腐蚀以及户外紫外线照射，长期在田间环境使用也不会出现脆裂、变形的问题，充分适配农用植保作业高频次、粗放使用的场景需求。
