垂钓作业省力吊杆门架结构设计

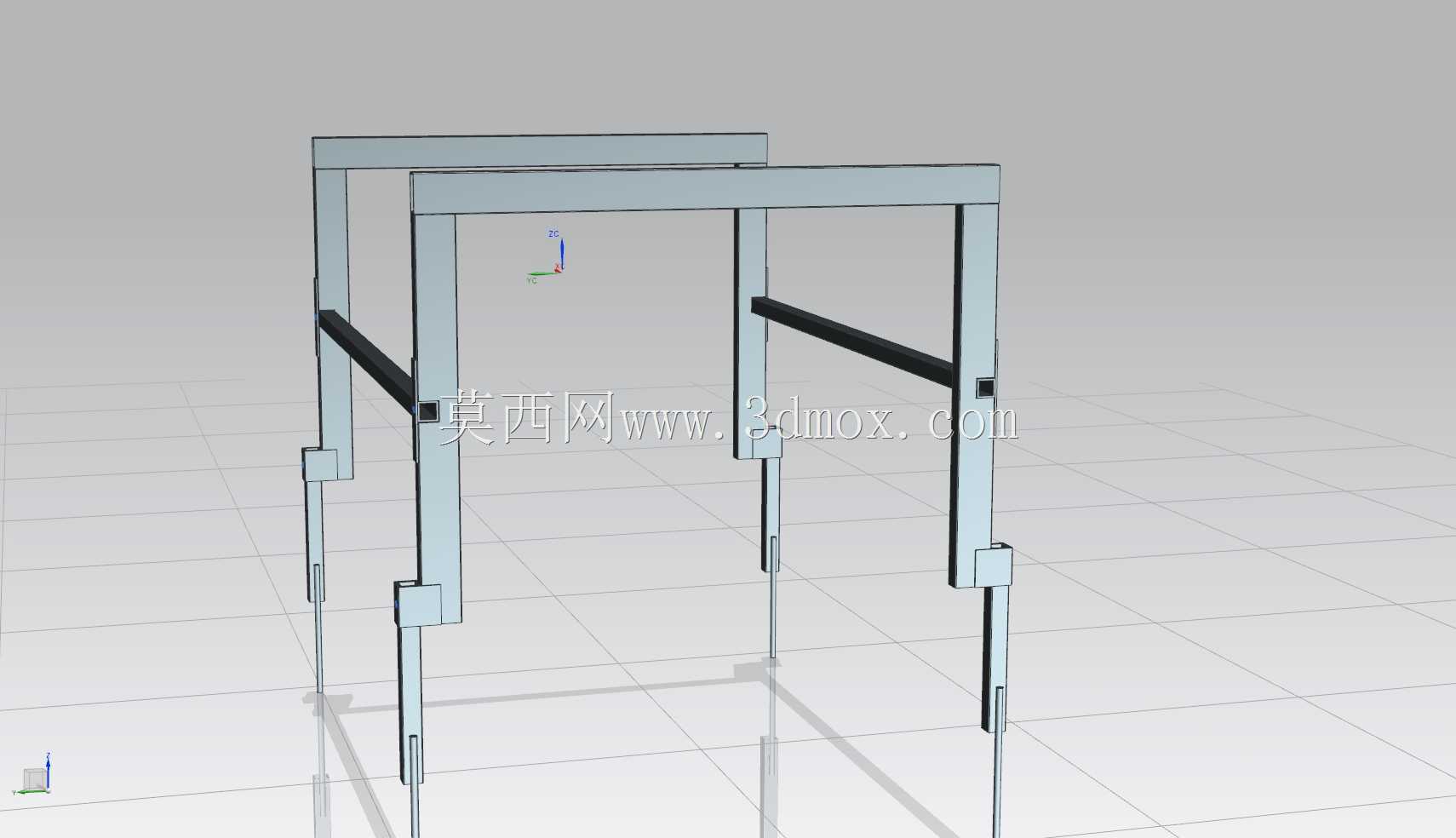

这款门架结构主要面向近岸休闲垂钓、小型渔业捕捞的作业场景，是专门为吊杆收线作业设计的省力支撑装置，能够替代人工徒手托举钓竿、承受鱼线拉力的作业模式，大幅降低长时间垂钓或捕捞过程中的上肢负荷，尤其适配中大体型鱼类上钩后的持续遛鱼、收线操作，避免长时间持竿造成的肌肉劳损，同时也能在多竿并行作业时提供稳定的竿体支撑，解放作业者双手完成饵料更换、渔获摘取等配套操作。从实际用途来看，该门架可直接固定在垂钓平台、小型渔船甲板或是岸钓的硬质铺装点位，作为钓竿的承力载体，将钓线传递的拉力通过门架结构传导至安装基面，无需作业者持续承担竿体与鱼线的拉力，在长时间守钓、搏鱼的过程中起到核心的省力支撑作用。在功能特性上，门架采用对称双立柱加顶部横梁的框架式结构，整体受力均匀，侧向抗扭性能优异，能够承受鱼线拉扯过程中各个方向的偏移拉力，不会出现单侧受力变形的问题；中部设置的横向承力杆专门用于挂载钓竿吊杆组件，高度适配常规站立作业的操作区间，无需过度抬臂或弯腰即可完成钓竿角度调整、收线操作；支腿底部设计有可伸缩的插装固定结构，能够插入基面的预留孔位或是硬质土层中完成快速固定，同时支腿带有长度调节结构，可根据安装基面的平整度调整各支腿长度，保证门架整体处于水平稳定状态，避免倾斜受力造成的结构失稳；顶部预留的BSF3/8规格螺纹螺母接口，可直接配套对应规格的吊杆旋转组件、滑轮组件，无需额外加工转接结构即可完成吊臂、导轮的装配，实现钓线的顺畅滑动收放。设计思路上，整体结构优先考虑轻量化与结构强度的平衡，主框架选用20x40mm规格的钢型材搭建，这类型材的截面惯性矩适配门架的受力需求，在承受常规垂钓拉力的前提下尽可能降低整体自重，方便单人完成搬运、组装与点位转移；结构连接部位采用标准化的紧固件装配，无复杂的焊接一体式结构，拆解后可紧凑收纳，便于外出垂钓时随车携带；所有受力节点都做了加强处理，横梁与立柱的连接位置设置有三角加强筋，避免长期受拉出现连接部位开裂变形的问题，支腿与横梁的连接位置采用可锁止的滑动套接结构，可根据实际作业需求调整门架的整体高度，适配不同长度的钓竿、不同作业姿势的使用需求。外形尺寸与安装边界方面，门架整体为对称矩形框架结构，横向宽度适配双竿同时作业的间距需求，纵向支腿的跨距经过优化，在保证支撑稳定性的前提下尽可能减少占地面积，不会过多占用垂钓平台的操作空间；支腿的插装段长度经过合理设计，插入基面后能够提供足够的抗拔力，即使承受较大的侧向拉力也不会出现拔脱倾倒的问题；整体结构无尖锐外凸的棱角，所有型材端部都做了钝化处理，避免作业过程中磕碰划伤，适配户外临水作业的安全使用需求。
