M14规格外螺纹加工圆板牙结构设计

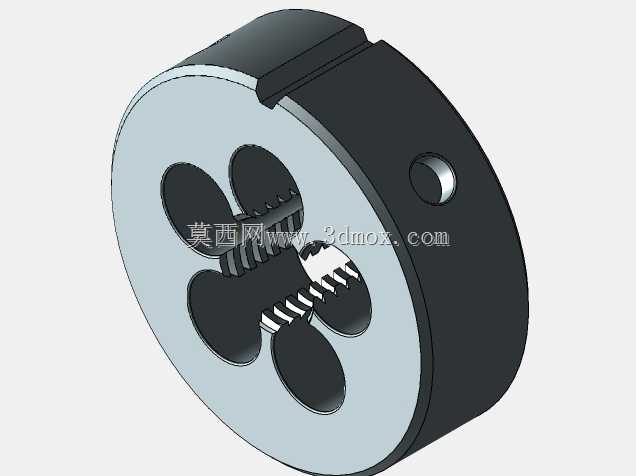

这款M14规格的圆板牙是机械加工、设备维保、五金装配场景中常用的外螺纹加工刀具，主要用于在圆棒类工件外圆柱面上切削加工出标准公制M14外螺纹，也可用于对已有损伤的外螺纹进行修复修整，广泛适配普通碳钢、铜材、铝材等常见金属材质的套丝作业，在小型机加工车间、水电安装现场、设备运维班组、五金修配门店都是常备的手用加工工具。从结构设计来看，整体采用经典的圆盘式外形，主体为合金工具钢材质的切削基体，正面均匀分布五个排屑容屑孔，既能够在套丝作业过程中顺畅排出切削产生的金属切屑，避免切屑卡滞刮伤已加工螺纹牙型，也能在手工套丝时为切削液留存流入的通道，降低切削过程中的刀具与工件摩擦温度，延长板牙的使用寿命。板牙端面的切削锥部做了渐进式的牙高过渡设计，切入工件时能够逐步完成牙型切削，避免刚开始套丝时因吃刀量过大导致崩牙、工件偏斜的问题，保证螺纹起始端的导入顺滑。板牙外圆柱面设置有径向定位紧定螺孔，适配标准圆板牙扳手的紧定螺钉，安装时将螺钉卡入该孔即可完成板牙与扳手的固定，传递套丝时的旋转扭矩，防止作业过程中板牙在扳手内打滑转动。板牙侧面的V型调整槽是板牙的尺寸微调结构，当板牙使用一段时间出现磨损、螺纹加工尺寸偏大时，可通过挤压该调整槽微量缩小板牙的内孔直径，补偿磨损带来的尺寸偏差，让板牙能够继续加工出符合公差要求的外螺纹，提升刀具的复用寿命。在安装边界上，这款板牙的外径尺寸适配对应规格的标准圆板牙扳手，安装时无需额外定制夹具，直接装入对应型号的扳手即可使用，作业时需保证板牙端面与工件轴线保持垂直，旋转进给时施加均匀的轴向压力，即可加工出牙型完整、螺距标准的M14外螺纹，满足普通螺纹连接的装配精度要求。
