发动机燃油调控用锥面调节齿轮结构

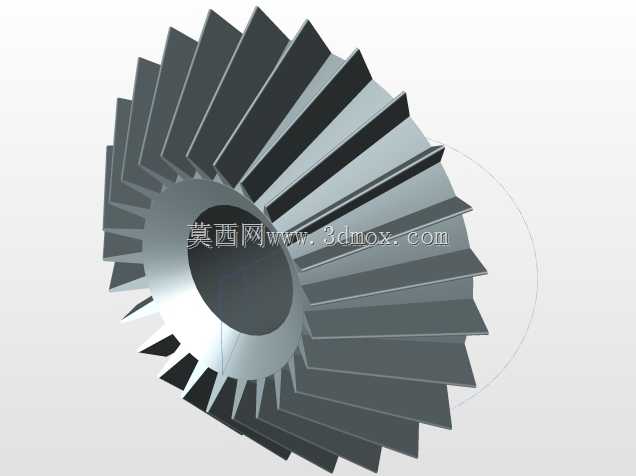

这款锥面结构的调节齿轮，主要应用在中小功率内燃机的燃油供给调速系统中，是机械式调速器内的核心传动执行部件，在农用动力机械、小型工程机械、固定式发电机组的发动机上有着广泛的适配场景。在发动机实际运行过程中，该齿轮承担着转速信号传递与供油开度调节的双重作用：当发动机负载出现波动、转速偏离设定区间时，调速机构的飞锤组件会将转速变化转化为轴向位移，通过与该齿轮的配合端面传递推力，带动供油拉杆调整喷油泵的供油开度，让发动机在负载变动时依然能保持稳定的转速输出，避免出现高速飞车、低速熄火的异常工况，同时也能优化燃油供给效率，降低不必要的燃油消耗。从产品功能特性来看，该齿轮采用伞形锥齿结构，齿部沿锥面呈放射状均匀排布，相比直齿圆柱齿轮，它可以实现相交轴之间的动力传递，适配调速器内部紧凑的交错轴传动布局，传动过程中齿面啮合接触面积更大，载荷分布更均匀，能承受调速动作中频繁的往复冲击载荷，长期运行下齿面磨损量更小，传动精度保持性更好。齿轮中心设置有标准通孔安装位，可直接与调速器的固定芯轴配合，端面预留有与调速推力组件贴合的平整接触面，能保证轴向推力传递的平顺性，不会出现卡滞、偏移的问题。在设计思路上，这款齿轮的齿形参数经过匹配调速器传动比的精准计算，所有齿形的分度圆、齿顶高、齿侧间隙都经过适配性优化，既保证传动过程中无卡顿空程，让调速动作响应足够灵敏，又预留了合理的配合间隙，避免热胀冷缩导致的齿面卡咬。齿轮的整体外形为带中心孔的锥台状结构，安装边界完全适配常规机械式调速器的内部腔体尺寸，不需要对原有安装位做额外改造即可直接替换装配，齿部的放射状排布也让齿轮在转动过程中具备更好的动平衡表现，高速运转时不会产生额外的振动，能有效提升调速系统的整体稳定性，保障发动机在不同负载、不同转速工况下的燃油供给调控精度。
