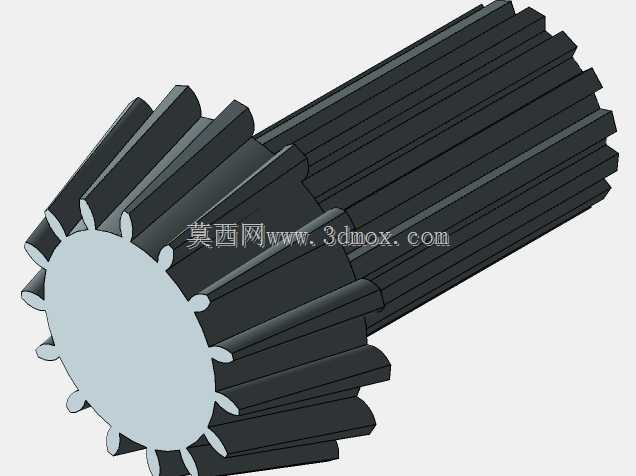

带花键轴段直齿锥齿轮传动构件

这款锥齿轮构件是机械传动系统中用于相交轴间动力传递的核心零件，主要应用于需要改变动力传输方向的传动场景，常见于机床进给机构、农业机械传动箱、小型工程机械动力分配单元、轻工设备变速模块中，能够在两轴呈相交角度的布局下完成旋转运动与扭矩的稳定传递，适配垂直相交或呈固定夹角的轴系安装需求。构件采用锥齿与花键轴一体化的结构设计，锥齿段位于构件一端，轮齿沿锥面均匀分布，齿形经过参数化拟合，保证啮合过程中齿面接触均匀，传动过程中冲击小、噪音低，能够承受持续的交变载荷，在额定工况下传动效率可达九成以上，可有效降低动力传递过程中的能量损耗。与锥齿段相连的是长条形花键轴段，轴身加工有连续的外花键齿，该结构用于和配套的花键毂、传动套筒或滑动齿轮配合，既可以传递大扭矩，也能够实现配合件沿轴向的滑动调整，满足传动系统中变速、离合或动力切换的功能需求。设计过程中重点考量了安装边界与配合公差，锥齿端的齿顶圆、分度锥角经过精准校核，保证与配对锥齿轮啮合时的齿侧间隙处于合理范围，避免出现卡滞或传动间隙过大的问题；花键轴段的外径、齿距以及轴段长度严格匹配配套安装位的尺寸要求，轴端做了倒角处理，方便装配时的导向导入，降低装配难度。构件的整体结构紧凑，将锥齿轮传动功能与花键轴的连接传动功能整合为一体，减少了传动链中的零件数量，既提升了传动系统的整体刚性，也降低了装配累积误差，能够在空间受限的传动箱体内完成布局，适配中小功率的传动场景，在持续运转工况下可保持稳定的传动精度，减少后期维护的频次。
