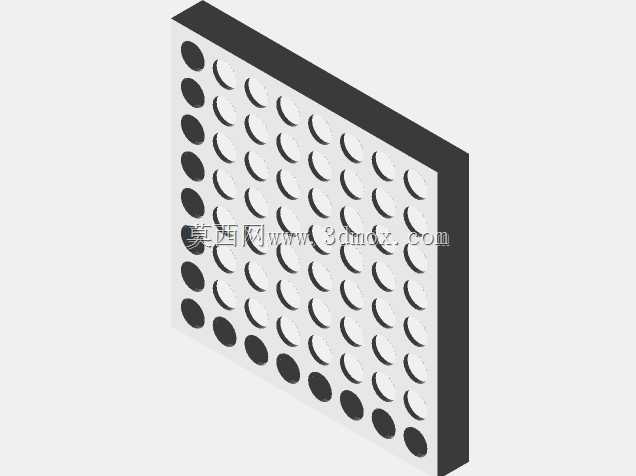

多孔矩阵式矩阵安装基座结构设计

这款多孔矩阵式安装基座是工业工装夹具系统里的核心定位承载构件，主要应用在精密装配工位、光学元件排布台、小型元器件批量检测工装、半导体封装定位载台这类需要高密度点位固定的生产场景中，承担着承载待加工工件、提供统一安装定位基准、分散装夹应力的核心作用。在实际生产使用中，这类基座可以搭配不同规格的定位销、锁紧螺钉、弹性顶针，快速适配不同尺寸规格的待加工零件，无需针对单一批次工件重新制作专用工装，能大幅缩短产线换型的准备周期，降低小批量多批次生产的工装制作成本。从功能特性来看，该基座采用等间距矩阵排布的通孔设计，每个孔位的轴线都保持严格的垂直公差，孔与孔之间的中心距误差控制在极小范围内，保证安装在不同孔位的元件都能保持统一的位置精度，不会出现排布错位、安装倾斜的问题；基座本体采用厚实的方块式结构，整体刚性充足，在承受装夹压力、加工切削力的时候不会发生形变，能长期保持基准面的平面度，避免因为基座变形导致的加工精度偏差。设计过程中，首先确定了整体的方正外形，将安装基准面设置在基座的底面与相邻两个侧面，作为所有孔位的位置基准，保证孔位坐标的可追溯性；孔位排布采用均匀的行列矩阵布局，既最大化利用了基座的安装面空间，也让使用者可以快速通过行列数定位到需要的安装点位，降低点位查找的难度；孔的深度贯穿整个基座厚度，既可以用于穿装锁紧螺栓，也可以嵌入带法兰的定位衬套，拓展不同的装夹功能，同时通孔设计也方便清理加工过程中落入孔内的切屑、灰尘，不会因为杂物堆积影响安装精度。外形尺寸上，基座整体为规整的长方体结构，长宽比例接近正方形，适合安装在标准规格的工作台台面上，安装边界预留了足够的锁紧固定空间，不需要额外加工转接板就可以直接固定在常规的工装平台上，基座的厚度经过刚性校核，在保证整体重量适中的前提下，满足频繁装拆、长期承载的使用需求，边缘做了微小的倒角处理，避免安装过程中尖锐边角划伤操作人员或者磕碰损坏工件表面。
