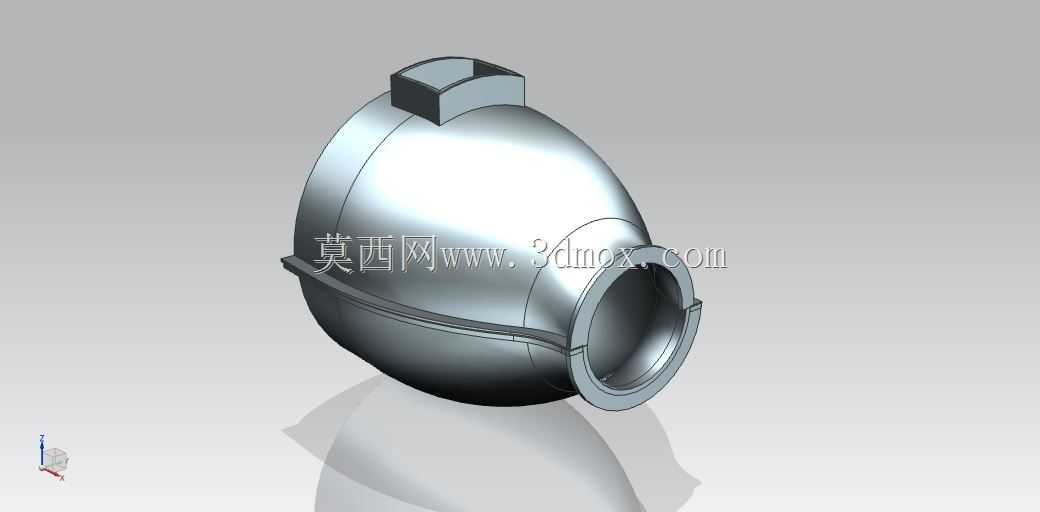

小型流体输送用蜗壳式导流壳体结构设计

该导流壳体是小型流体输送设备的核心过流构件，主要应用于微型增压泵、小型通风机、便携液冷循环装置等民用及工业小型流体设备中，承担着约束流体流向、转换介质动能为压力能、衔接动力端与管路端的核心作用，是决定小型流体设备运行效率、运行噪音与密封可靠性的关键零件。在实际应用场景中，这类壳体既可以配套桌面级水冷循环系统为精密电子设备提供散热通路，也可以作为小型家用增压泵的过流腔体完成自来水的增压输送，还能适配微型通风设备完成定向气流的导流输出，适配场景覆盖民用小家电、小型工业辅助设备、便携特种作业装备等多个领域。从功能特性来看，该壳体采用流线型蜗壳式腔体设计，内部流道全程做顺滑过渡处理，没有突兀的折角与截面突变，能够最大程度降低流体在腔体内流动时的局部阻力损失，减少湍流、涡旋的产生，既可以提升流体输送的效率，也能降低介质流动过程中产生的振动与噪音，适配对运行静谧性有要求的使用场景。壳体顶部设置有定位凸台结构，能够与动力端的密封端盖、轴承座部件精准配合，保证安装时的同轴度，避免动力轴运转时出现偏磨导致的密封失效问题；侧部的法兰接口采用标准环形止口设计，能够与外接管路实现快速对接，止口结构可以保证对接后的同轴精度，配合密封圈即可实现可靠的静密封，防止流体输送过程中出现泄漏。从设计思路来看，该结构在设计阶段优先考虑了成型工艺性与装配便捷性，壳体采用上下对合的分体式结构设计，合模面沿着流道的最大轮廓线设置，既方便采用注塑或者铸造成型时的模具脱模，也便于后期内部流道的毛刺清理与精度检测，上下壳体通过合模面的定位结构实现精准对位，装配后可以通过卡扣或者周边紧固件完成锁紧，不需要额外的定位工装即可保证装配精度。在外形尺寸与安装边界设计上，该壳体整体采用紧凑的类椭球形轮廓，最大径向尺寸控制在适配小型设备安装空间的范围内，没有外凸的冗余结构，能够在狭小的安装腔体内完成布置；顶部的安装凸台预留有标准的紧固件安装位，侧部法兰接口的尺寸匹配常规小通径管路的连接标准，安装时不需要额外制作转接件即可完成与上下游部件的衔接，壳体的壁厚采用均匀化设计，在保证结构强度能够承受额定工作压力的前提下，尽可能控制壳体的整体重量，适配便携类设备的轻量化设计需求。
