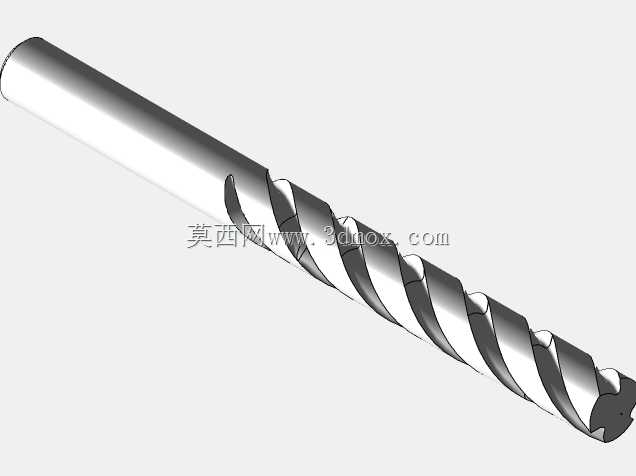

三槽硬质合金深孔加工钻头结构设计

这款三槽硬质合金钻头主要面向金属切削加工领域的深孔、高精度孔加工场景，广泛应用于模具钢加工、航空航天零部件孔位加工、精密机械零件制造、汽车零部件生产等场景，可适配各类立式加工中心、数控钻床、深孔钻床等加工设备，完成对合金钢、不锈钢、高温合金、硬质合金坯料等难加工材料的钻孔作业。相较于普通两槽麻花钻，三槽结构的设计核心是通过增加排屑槽数量，在相同进给参数下拆分单条切屑的宽度，让切屑更易顺着螺旋槽顺畅排出，避免深孔加工过程中切屑堵塞在孔内造成钻头崩损、孔壁刮花、加工尺寸超差等常见问题，同时三槽对称分布的结构能让钻头在高速旋转切削时受力更均衡，大幅降低钻削过程中的径向跳动量，提升孔位的位置精度与孔壁的表面光洁度，减少后续铰孔、珩磨等精加工工序的工作量。钻头切削部分采用150度顶角设计，相较于常规118度、135度顶角的钻头，更适配高硬度材料的钻削加工，能有效降低钻尖切入材料时的轴向抗力，减少设备主轴的负载，同时让钻尖在接触加工表面时更稳定，不易出现滑移走位的问题，保障孔位的定位精度。钻身的螺旋槽经过参数优化，槽型的抛光处理能降低切屑排出时的摩擦阻力，即使在10倍径以上的深孔加工场景中，也能配合切削液的冲刷作用顺利带出切屑，避免切屑在槽内堆积造成的钻头过热、切削刃烧损问题。硬质合金的刀体材质具备极高的红硬性与耐磨性，在高速切削产生高温的工况下依然能保持切削刃的锋利度与强度，相比高速钢钻头拥有数倍的使用寿命，可长时间维持稳定的加工精度，减少频繁换刀带来的辅助时间损耗。钻头的柄部采用标准直柄设计，可适配通用的钻夹头、液压刀柄、热缩刀柄等各类装夹结构，安装时无需额外定制转接套，装夹定位精度高，能保障钻头与主轴的同轴度，避免装夹偏差带来的加工误差。在实际生产应用中，这款钻头可完成从盲孔、通孔到阶梯孔的各类加工需求，配合合适的切削参数，能实现IT7级左右的孔径精度，孔壁粗糙度可达Ra1.6以下，完全满足多数精密零部件的孔加工要求，尤其适合批量生产场景下的连续加工作业，能有效提升加工效率、降低单件加工的刀具成本。
