机械连接用夹紧外壳结构设计

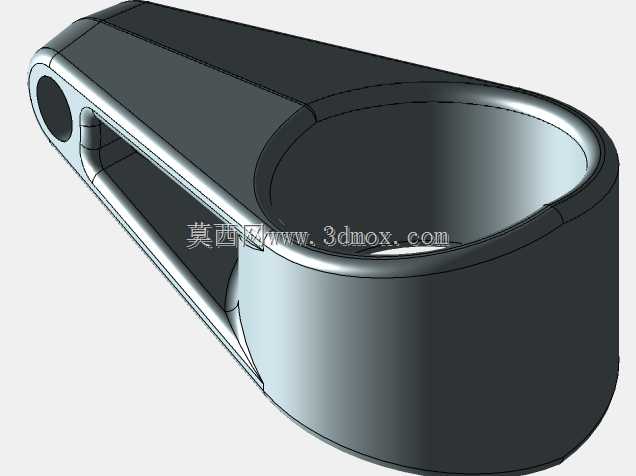

这款夹紧外壳结构，主要应用于工业生产场景中的管线夹持、杆件固定以及小型传动部件的防护连接环节，在自动化生产线的管线排布、工装夹具的辅助定位、通用机械设备的外置部件防护场景中都能发挥核心作用。在实际设备运行过程中，它一方面承担着对内部穿装的杆件、管线的径向夹紧定位功能，避免设备运行过程中部件出现窜动、移位，保障传动或走线的稳定性；另一方面作为外置防护外壳，能够隔绝生产环境中的粉尘、切削液飞溅对内部连接部件的侵蚀，延长配套构件的使用寿命。从功能特性来看，该结构采用一体化流线型设计，主体大端为圆形夹持腔，能够适配圆形截面的杆件或管线，腔体内壁预留了均匀的压紧贴合面，保障夹紧时受力均匀，不会对被夹持件表面造成压损；小端设置有同轴铰接孔，可配合销轴实现整个夹紧组件的角度微调，适配不同安装角度的使用需求，侧面的镂空减重槽在不损失结构强度的前提下，有效降低了构件自身重量，减少设备运行时的负载。设计过程中，首先围绕夹持稳定性需求，确定了大端夹持腔的内径公差范围，保证与被夹持件的配合间隙控制在合理区间，避免过盈装配造成的安装困难或是间隙过大导致的夹紧松动；其次针对安装场景的空间限制，对整体外形做了圆弧过渡处理，既消除了尖锐边角带来的安装安全隐患，也让构件在紧凑的设备安装空间内不会与周边部件产生干涉；铰接孔的位置经过反复校核，确保组件转动调整角度时，整体结构不会超出预设的安装边界，能够适配多数常规工业设备的安装空间要求。在安装边界层面，该构件的整体长度适配常规小规格夹紧组件的安装尺寸，大端夹持腔的外径尺寸控制紧凑，不会占用过多径向安装空间，小端铰接孔的孔径适配标准规格的连接销轴，无需额外定制连接件即可完成装配，侧面的镂空结构也为安装时的紧固件操作预留了足够的操作空间，能够有效提升现场装配的效率。整体结构兼顾了结构强度、安装便捷性与使用可靠性，能够满足多数通用工业场景下的夹紧定位与防护需求。
