钢管桁架式越野赛车车架结构设计

该钢管桁架式车架主要应用于小型越野赛车、巴吉赛车、大学生方程式赛车等非道路竞速车辆领域，是整车的核心承载基体，承担着连接动力总成、悬架系统、转向机构、传动部件与驾乘舱的核心作用，所有车载部件均需要依托车架完成安装定位，同时在车辆行驶过程中承受来自路面的冲击载荷、动力输出的反扭矩、过弯时的侧向载荷以及颠簸工况下的交变应力，其结构强度与刚度直接决定整车的操控稳定性、行驶安全性与部件使用寿命。

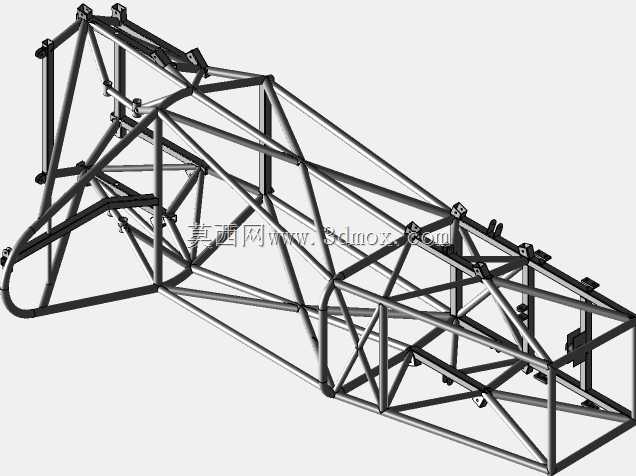

从功能特性来看，该车架采用空间钢管桁架结构，通过多根不同规格的圆形钢管按照空间力学路径焊接拼接，形成连续的传力路径，相比传统冲压焊接式车架拥有更高的强度重量比，在保证整体抗扭、抗弯刚度的前提下有效降低整车自重，适配越野竞速场景下对轻量化与结构强度的双重需求。车架后部预留了四个专用安装孔位，用于直接固定后轴总成，安装孔位的同轴度、孔位间距均经过公差匹配设计，可保证后轴安装后无装配应力，避免行驶过程中出现轴承偏磨、传动异响等问题。车架前部的动力安装区域做了空间限位设计，可适配指定规格的动力总成，安装时仅需搭配配套设计的专用紧固件即可完成动力单元的固定，无需现场对车架进行切割、打孔等二次加工，降低装配难度与装配误差。

从设计思路来看，该车架遵循载荷路径最短化原则进行管架排布，主纵梁采用连续贯通的大直径钢管布置，承担主要的纵向与弯曲载荷，横向与斜向支撑钢管按照三角形稳定结构排布，在驾乘舱区域形成防滚笼结构，可在车辆发生翻滚、碰撞时为驾乘人员提供足够的生存空间，避免结构侵入舱内。悬架安装点均做了局部加强设计，通过增加加强筋、加厚连接耳片的方式提升局部刚度，避免极限工况下安装点出现变形、开裂问题。车架的整体安装边界经过统一规划，动力舱、驾乘舱、后轴安装区、悬架固定点的相对位置均经过装配校验，所有部件安装后不会出现运动干涉，转向机构、传动半轴在悬架全行程运动过程中均保留足够的安全间隙，传动系统的工作角度保持在合理区间内，可有效降低传动部件的磨损，提升传动效率。车架的整体外形尺寸适配小型单座/双座越野赛车的布局需求，宽度可适配常规越野轮胎与悬架行程，轴距满足短轴越野车辆的通过性要求，离地间隙设计符合非道路行驶的通过性需求，可适配丛林、沙漠、山地等复杂越野场景的使用要求。
