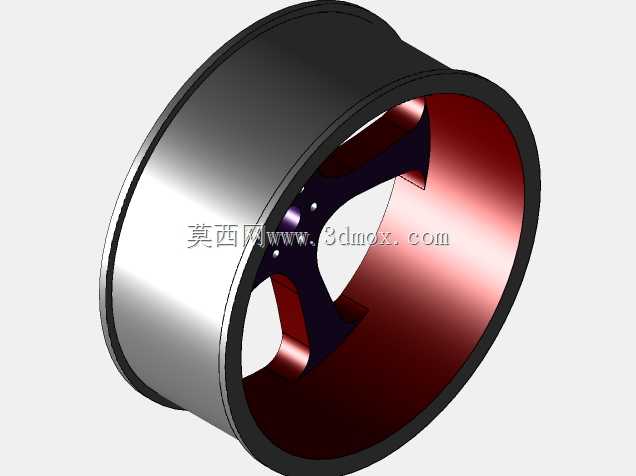

汽车轮毂轮辋结构三维设计

轮辋作为汽车行走系统的核心承载部件，是车轮总成中对接轮胎、衔接轮毂辐板的关键结构，广泛应用于乘用车辆、商用车辆及特种作业车辆的行走机构中，承担着固定轮胎胎圈、传递整车载荷、缓冲路面冲击的核心作用，其结构合理性直接决定轮胎装配可靠性、车辆行驶平顺性与高速运行安全性。在实际车辆运行场景中，轮辋需要在复杂路况下持续承受垂直载荷、横向侧向力、起步制动扭矩的交变作用，同时还要耐受制动系统传导的高温、路面泥水侵蚀、碎石冲击等复杂工况，因此其结构设计需要兼顾强度冗余、轻量化表现与装配适配性。这款轮辋采用深槽式整体结构设计，整体为环形回转体构型，外侧为光滑的轮缘止口结构，用于卡接轮胎胎圈的凸缘部位，设置有匹配标准轮胎规格的胎圈座斜面，能够保证轮胎充气后与轮辋紧密贴合，避免高速行驶中出现轮胎脱圈、滑移的风险；轮辋内部设置有与辐板对接的安装定位面，预留了均匀分布的螺栓连接点位，能够与轮毂辐件形成稳固的刚性连接，保证动力传递过程中无旷量、无偏摆。设计过程中首先依据目标适配轮胎的规格参数确定轮辋的名义直径、轮缘宽度与槽深尺寸，严格匹配轮胎安装的尺寸边界，保证轮胎拆装操作具备足够的操作空间，同时控制轮辋的整体壁厚，在保证结构强度满足交变载荷要求的前提下，通过等壁厚优化、局部圆角过渡的设计降低整体重量，减少行走系统的簧下质量，提升车辆的操控响应表现。轮辋的内外表面均做了圆滑过渡处理，避免应力集中导致的疲劳开裂问题，内侧的深槽结构既满足轮胎拆装的工艺需求，也能够为轮胎气门嘴预留安装空间，同时在轮辋与辐板连接的部位做了局部加厚处理，强化该高应力区域的结构强度，能够承受车辆急加速、急制动与过弯时的复合载荷冲击。在安装边界设计上，轮辋的轴向定位尺寸、连接孔位的分布圆直径均严格匹配对应车型的轮毂安装参数，保证装配后轮辋的回转中心与车轴轴心完全重合，避免行驶中出现车轮动平衡超差引发的抖动问题；轮辋的轮缘高度、胎圈座角度均符合车用轮辋的通用尺寸规范，能够适配同规格的真空胎与有内胎轮胎，具备较好的通用性，可覆盖不同配置车型的车轮装配需求。
