车用发动机鼓风组件结构设计

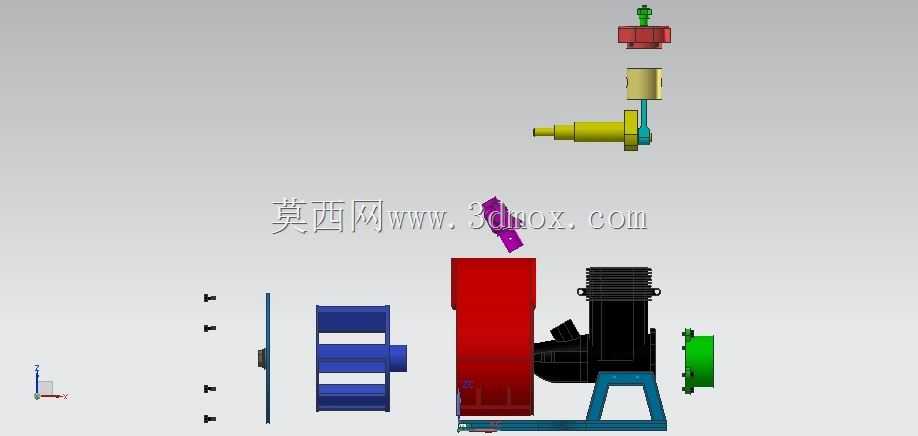

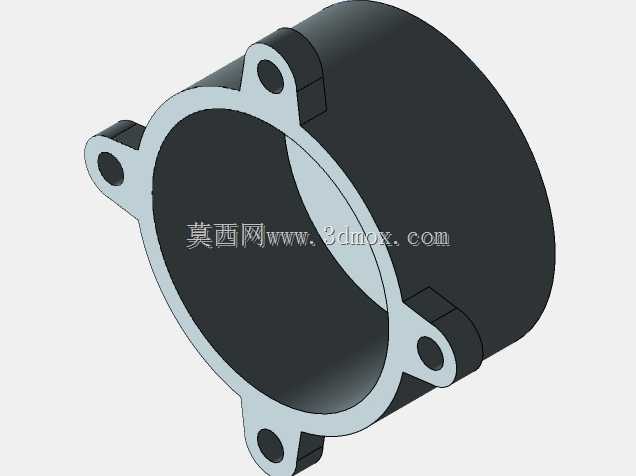

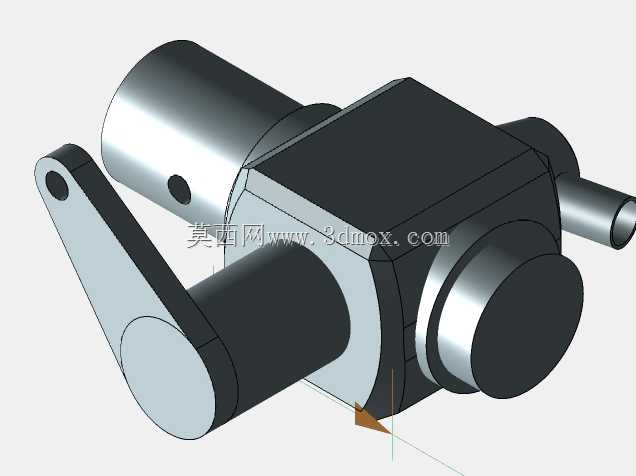

该鼓风组件主要适配车用内燃发动机的舱内散热与进气增压辅助场景，在商用车、非道路移动机械的动力系统中承担核心气流输送功能，可在发动机高负荷运转工况下，持续为散热回路提供定向大流量气流，同时为进气歧管补充稳压气流，避免发动机因舱内积温过高出现热衰减，也能减少高转速下的进气负压问题，保障动力输出的稳定性。整套组件采用分体模块化设计思路，将风轮、蜗壳、连接支架、传动对接端、密封紧固件做了独立拆分设计，各部件之间通过定位止口与螺栓组实现精准装配，既方便后期运维时单独更换损耗部件，也能在生产环节适配不同排量发动机的安装需求，仅需更换对应尺寸的蜗壳与风轮即可完成适配，无需重新开模制作整套结构。从功能特性来看，该组件的风轮采用多叶片前倾式结构，叶片弧度经过气流仿真优化，可在较低转速下实现较高的送风压头，同时降低气流通过时的紊流噪音，蜗壳内壁做了顺滑的流道过渡设计，能减少气流沿程阻力，提升送风效率；连接端采用刚性支架搭配减震垫的安装结构，可抵消发动机运转时传递的高频振动，避免组件长期受振出现连接松动、叶片擦碰蜗壳的故障。在安装边界设计上，整套组件的主体安装位预留了通用的发动机侧支架固定孔位，横向安装跨度适配主流直列四缸、六缸发动机的侧部安装空间，纵向高度避开了发动机排气歧管、机油滤清器等常规外围部件的布置区域，进出风接口采用标准卡接尺寸，可直接对接原厂散热风道与进气回路，无需额外制作转接结构；各拆分部件的装配公差控制在合理范围内，既保证装配时的同轴度要求，也不会因公差过紧导致装配难度提升，紧固件全部采用标准件规格，方便现场装配与后期维护更换。整套结构在设计时充分考虑了发动机舱内的高温工作环境，与热源相邻的部件预留了足够的隔热间隙，避免长期高温烘烤导致部件老化变形，同时传动对接端的密封结构可阻挡舱内油污、粉尘进入组件内部，延长部件的使用寿命。
