星型布局五缸径向活塞动力装置

这款径向排布的活塞动力装置，核心采用五缸圆周均匀星型布局，是航空轻型动力、小型固定式动力机组领域常用的结构形式，相比直列、V型动力结构，它能在更小的整体占用空间内实现更大的排量输出，同时曲轴结构更短，整机运转时的动平衡表现更优异，能有效降低高速运转时的整机振动幅度，适配对动力单元体积、重量、运转平顺性有较高要求的应用场景。

从实际用途来看，这类结构的动力装置早期广泛应用于轻型通航飞机动力单元，凭借紧凑的径向布局，能让迎风面的冷却气流均匀覆盖每一组气缸外壁，在风冷条件下即可实现稳定的散热效果，无需布置复杂的水冷管路与散热组件，大幅降低动力系统的整体重量与故障点；在小型应急发电机组、农用小型动力机械领域，这类结构也凭借结构简单、维护便捷、扭矩输出平顺的特性得到应用，单根曲轴的动力输出路径短，动力传递过程中的机械损耗更低，能在中低转速区间输出充足的扭矩，适配持续稳定运转的作业需求。

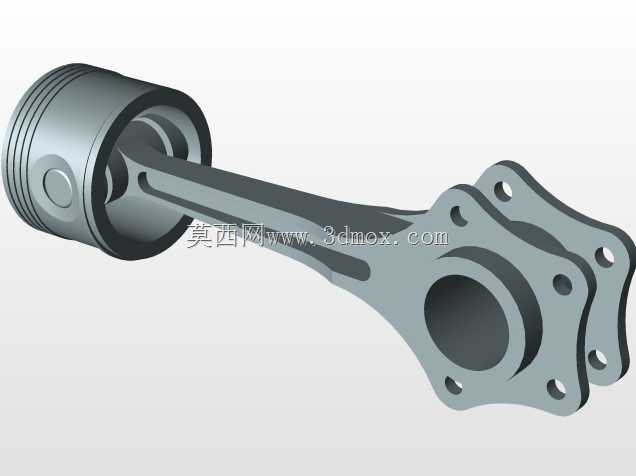

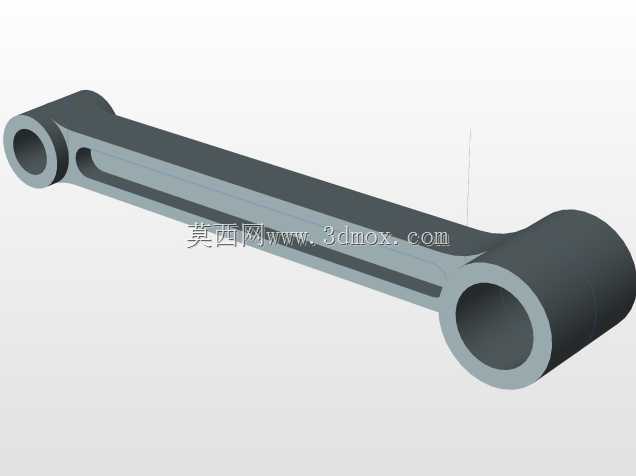

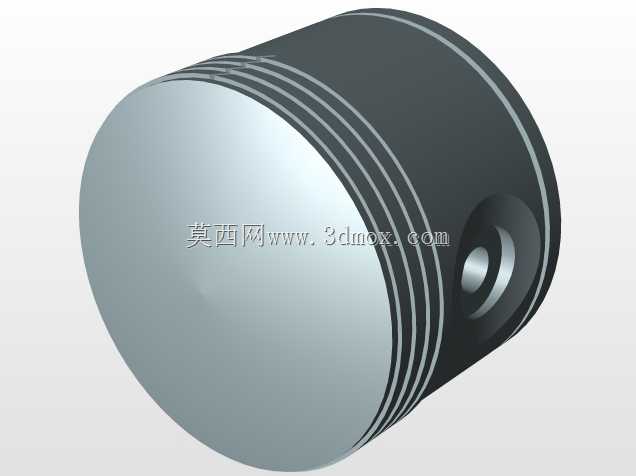

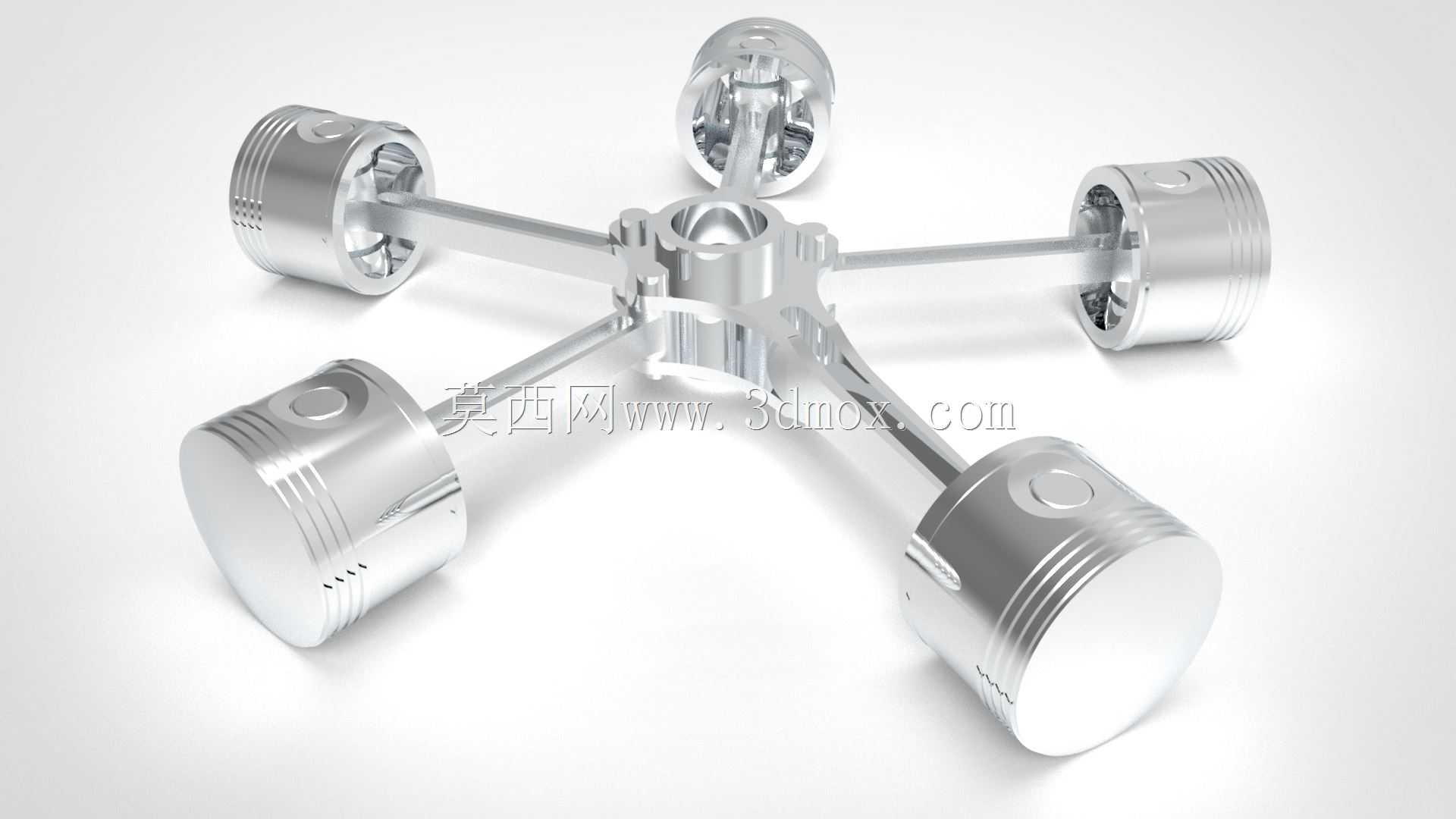

从功能特性来看，五组活塞组件围绕中心曲轴呈72度均匀圆周分布，每组活塞通过独立的连杆与中心曲柄机构连接，运转过程中各组活塞的往复惯性力能够在圆周方向相互抵消，无需额外加装大尺寸平衡轴即可实现良好的动平衡效果，整机运转的NVH表现更优。活塞采用轻量化铝合金材质设计，外壁加工有细密的活塞环安装槽，能够保证气缸工作腔的密封性，减少做功过程中的燃气泄漏，提升动力转换效率；连杆采用高强度合金钢锻造加工，杆身做了等强度优化，在保证结构强度、抗疲劳性能的前提下尽可能降低往复运动部件的重量，减少曲轴运转的负载。

从设计思路来看，整体结构围绕中心动力输出轴做对称布局，所有气缸的中心线交汇于曲轴回转中心，这种设计能够最大限度缩短动力传递路径，让每一组活塞的做功推力都能直接作用于曲柄销，减少连杆倾斜带来的侧向分力，降低活塞与气缸壁之间的侧向磨损，延长核心部件的使用寿命。中心的曲柄机构采用集成式设计，将多组连杆的连接端整合在同一曲柄销位置，既保证了各缸做功时序的均匀排布，也简化了曲轴的加工工艺，降低核心部件的制造难度。

从安装边界与外形尺寸来看，整机整体呈正五边形对称轮廓，最大径向尺寸由外端活塞的运动止点决定，轴向尺寸仅需覆盖活塞行程与曲轴安装位，整体轴向厚度远小于同排量的直列多缸动力结构，安装时仅需固定中心曲轴的两端支撑位，即可完成整机的定位固定，安装法兰可围绕中心轴做圆周方向的任意角度调整，适配不同设备的动力输入接口位置，外围的气缸外壁预留有散热鳍片的安装空间，可根据应用场景的散热需求加装风冷导流罩，无需改动核心结构即可适配不同的工作环境。
