立式拾取放置工业执行机构设计

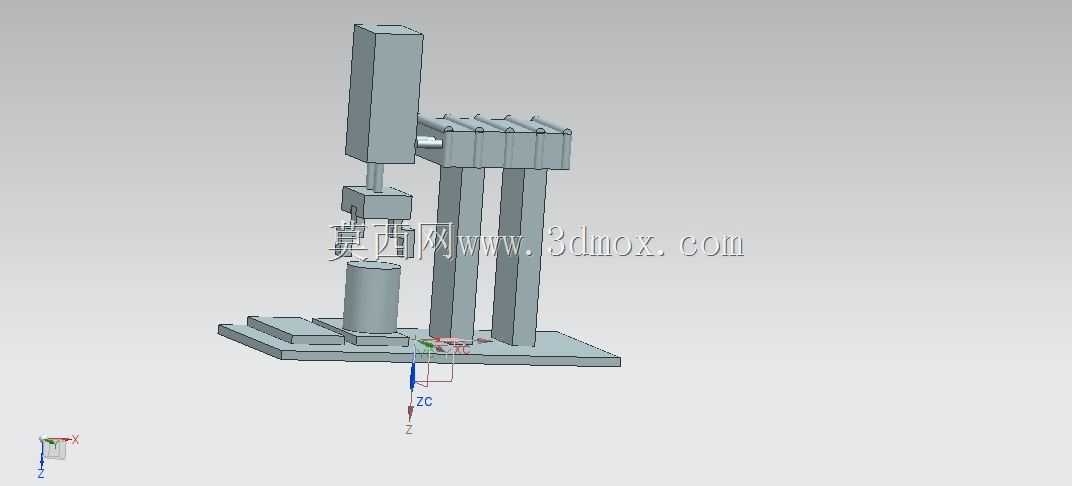

该立式拾取放置执行机构主要面向3C电子零部件装配、小型五金件分拣、轻工产品工位转序等轻量化工业生产场景，可适配流水线旁的固定工位安装，替代人工完成重复性的物料取放、上下料、工位转移作业，有效降低一线操作工人的重复劳动强度，规避人工操作带来的取放位置偏差、物料磕碰损伤等问题，适配小批量多品类的柔性生产节拍需求。设备整体采用立式立柱支撑结构，底部为一体化平整安装底座，可直接通过螺栓固定在生产线旁的标准工作台面或专用设备机架上，整体安装占地范围紧凑，不会占用过多流水线周边的操作空间，适配现有多数生产线的工位布局改造需求，无需对原有产线结构做大规模调整即可完成部署。设备的功能执行单元分为竖直方向的升降模组与末端拾取执行端，升降模组采用双立柱导向结构搭配单驱动轴布局，相比单立柱悬臂结构拥有更高的运行稳定性，在竖直往复运动过程中可有效降低末端的晃动量，保证拾取与放置动作的位置精度；末端执行端可根据实际作业需求更换适配的拾取头，既可以搭配真空吸盘完成轻薄片状物料的拾取，也可更换小型气动夹爪完成柱状、块状小型零件的夹取，适配不同形态物料的作业需求。在设计思路上，该机构优先考虑轻量化作业场景的实用性与易维护性，整体结构没有冗余的复杂传动部件，动力传递路径短，日常运维时可快速完成易损件的更换与运动部件的润滑保养；各运动轴的行程设置预留了充足的调节余量，可根据实际作业的物料高度、放置工位的高度差调整升降行程范围，适配不同规格物料的作业需求。设备的安装边界充分考虑了现场部署的兼容性，底座安装孔位采用通用间距设计，可适配标准铝型材机架与钢制工作台的安装孔距，侧边预留的动力与气路接口位置统一，方便现场布线与管路连接，整体运行时的动作轨迹集中在设备正前方的作业区间内，不会侵入周边操作人员的常规活动范围，可配合安全光栅等外围防护组件搭建安全的工位作业单元，满足常规工业生产场景的安全作业要求。
