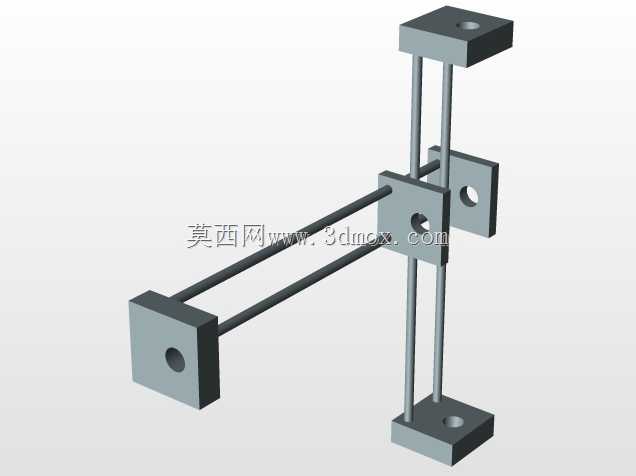

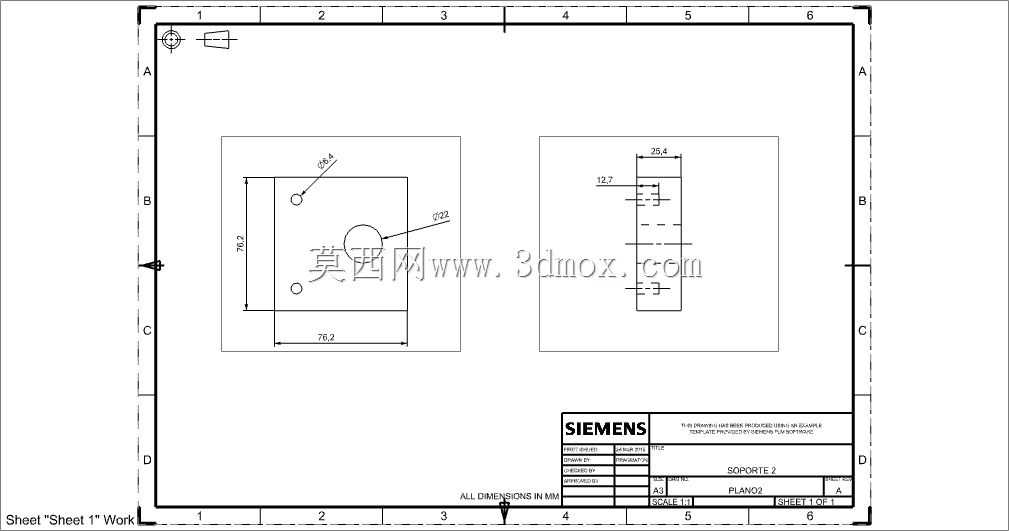

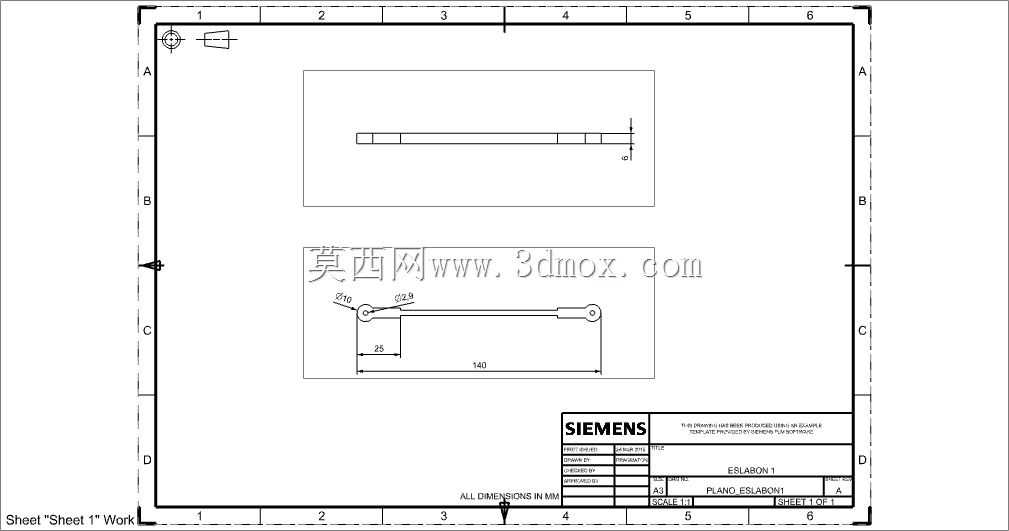

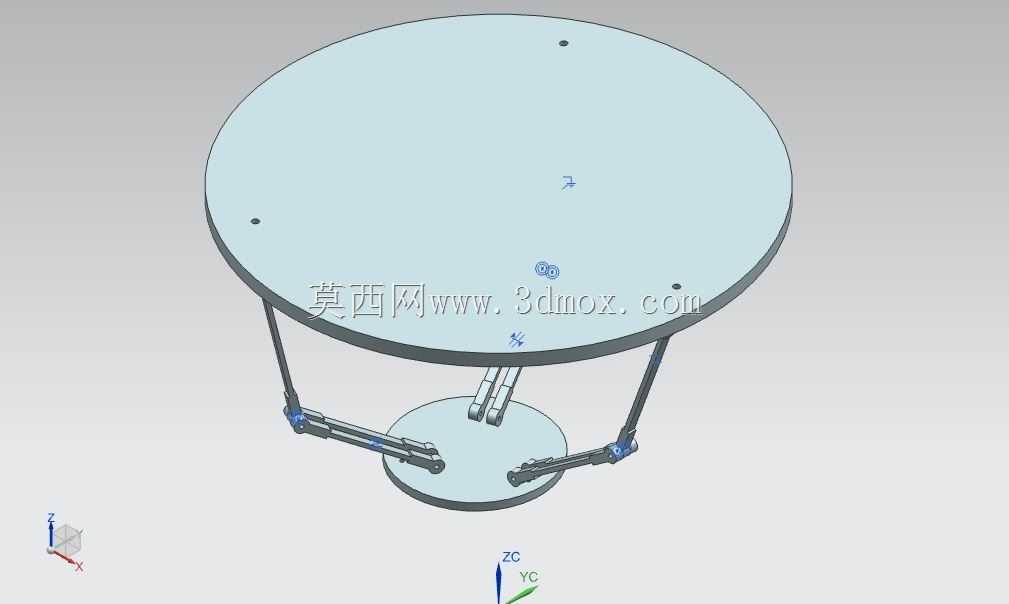

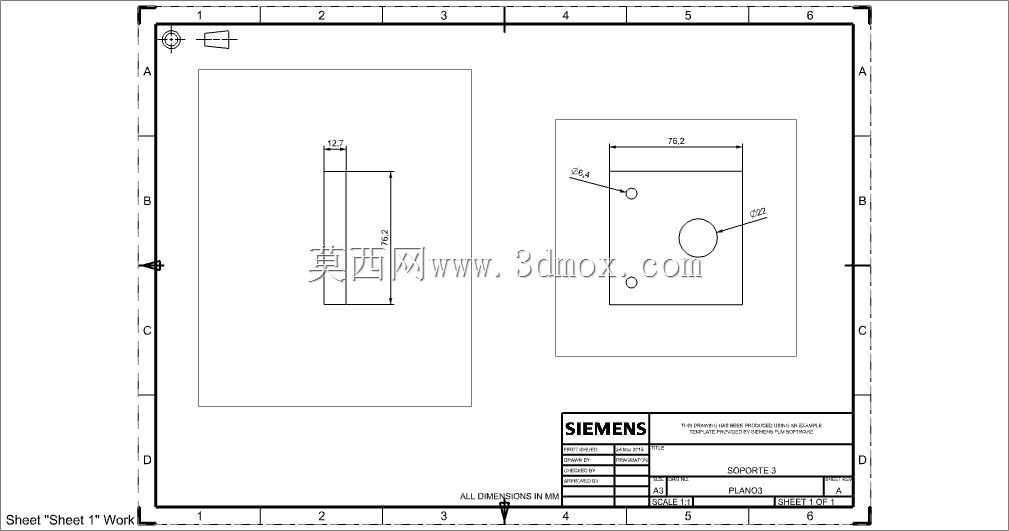

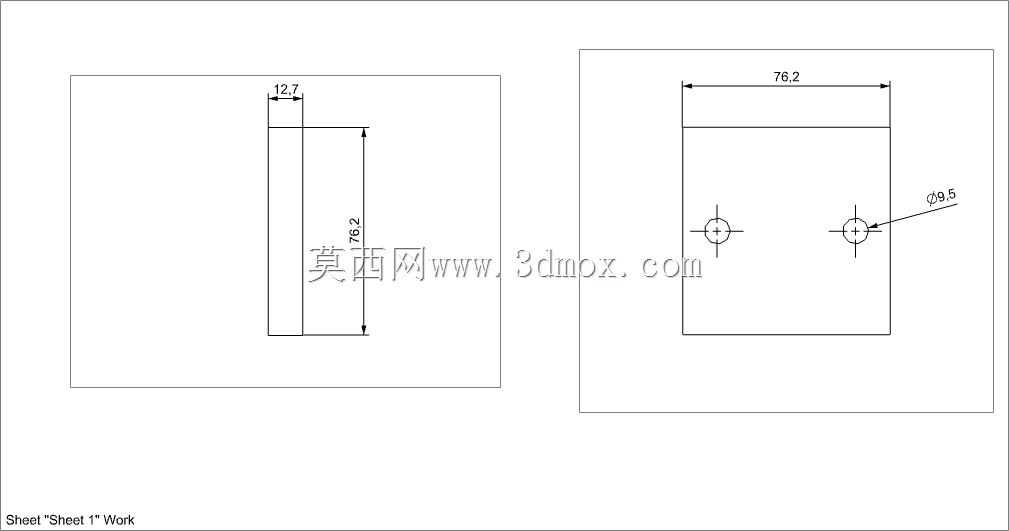

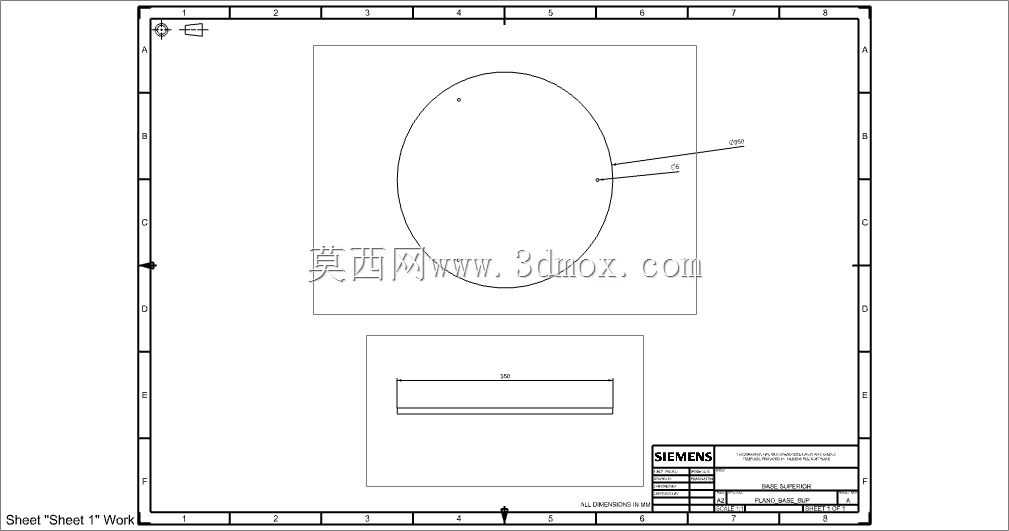

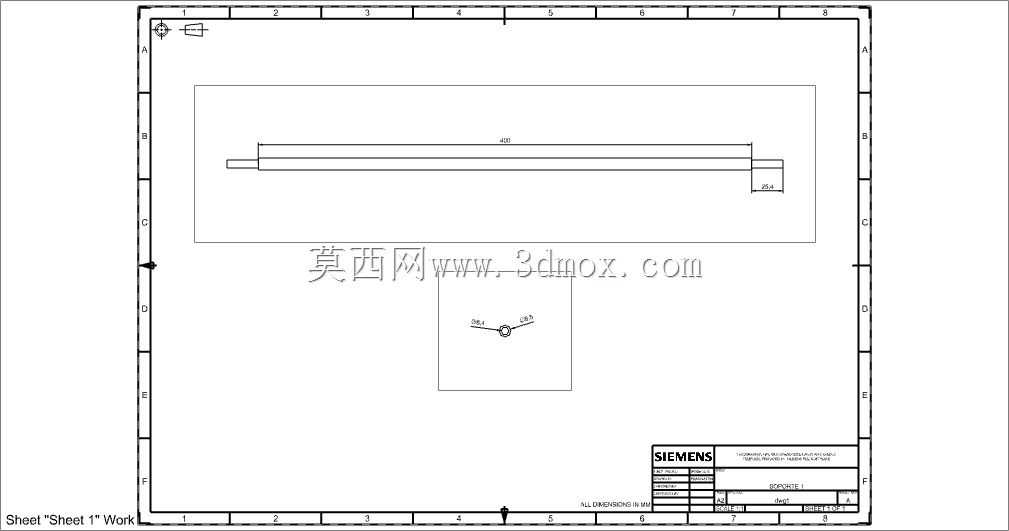

激光切割配套三角洲并联机械臂结构

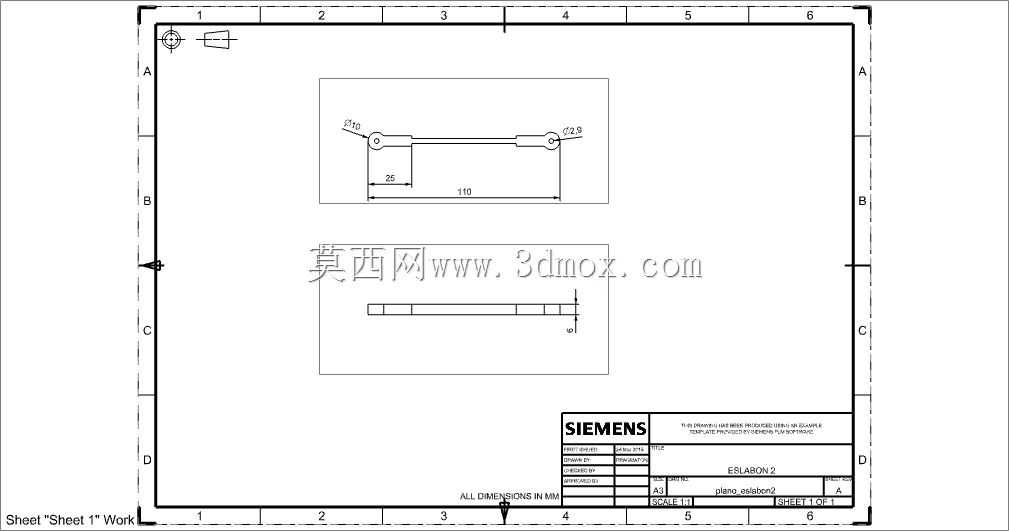

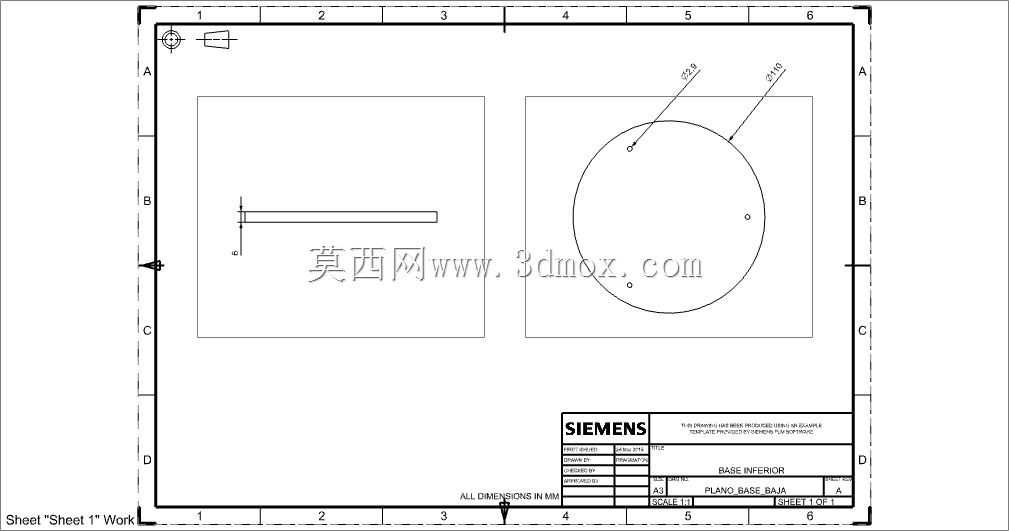

这款三角洲并联结构设备，主要面向金属型材激光切割加工场景设计，作为激光切割工位的配套执行机构，承担型材上下料、切割过程中工位转移、成品件分拣码放的作业任务，适配中小规格铝型材、薄壁钢管、异型金属型材的加工流转需求，能够在固定的作业半径内完成高速、高重复定位精度的位移动作，弥补传统直角坐标机械手在小范围高速作业场景下的响应速度短板。从功能特性来看，该结构采用三组对称分布的并联支臂设计，顶部为固定安装基座，底部为动平台执行端，每组支臂配备主动摆臂与从动平行四边形连杆结构，能够保证动平台在作业全程始终保持水平姿态，不会出现姿态偏转，可适配真空吸盘、气动夹爪等多种末端执行器，既可以抓取长条状型材完成上料对位，也可以吸附切割完成的小型工件转移到料箱，动平台的运动范围覆盖圆形作业区域，能够匹配单台激光切割机的上下料工位、切割工作台、成品暂存台的布局需求，无需额外增加横向移动导轨即可覆盖全部作业点位。在设计思路上，该结构优先考虑激光切割场景的作业节拍需求，并联结构的驱动电机全部安装在顶部固定基座上，运动支臂的整体重量更轻，运动惯量远低于同负载等级的关节型串联机器人，启停响应速度更快，单次点位移动的耗时更短，能够匹配激光切割设备快节奏的上下料需求，减少设备待料等待时间；同时平行四边形连杆的结构设计，从机械结构上保证了动平台的姿态稳定性，无需额外增加复杂的姿态补偿算法，降低了运动控制的调试难度，也减少了多关节联动带来的累计定位误差，重复定位精度能够满足型材切割对位的公差要求。从安装边界与尺寸适配来看，顶部圆形基座可直接通过螺栓固定在激光切割工位上方的设备机架或者独立安装支架上，不需要占用地面安装空间，能够充分利用切割工位上方的闲置空间，不会干扰地面操作人员的巡检、设备维护通道；整体结构的竖向安装高度可根据现场工位的高度差调整支臂的初始安装角度，适配不同高度的激光切割工作台，动平台的最低下落位置能够覆盖工作台的型材支撑面，最高抬升高度能够避开工作台上方的激光头防护结构，作业过程中不会与切割设备的固定部件发生运动干涉；三组支臂采用对称分布设计，安装时无需区分方向，仅需保证基座的水平度即可完成初始安装校准，后期维护时可单独更换单组支臂的连杆、关节轴承部件，无需拆解整体结构，降低了产线运维的时间成本。
