Destaco604推拉式手动快速夹钳结构

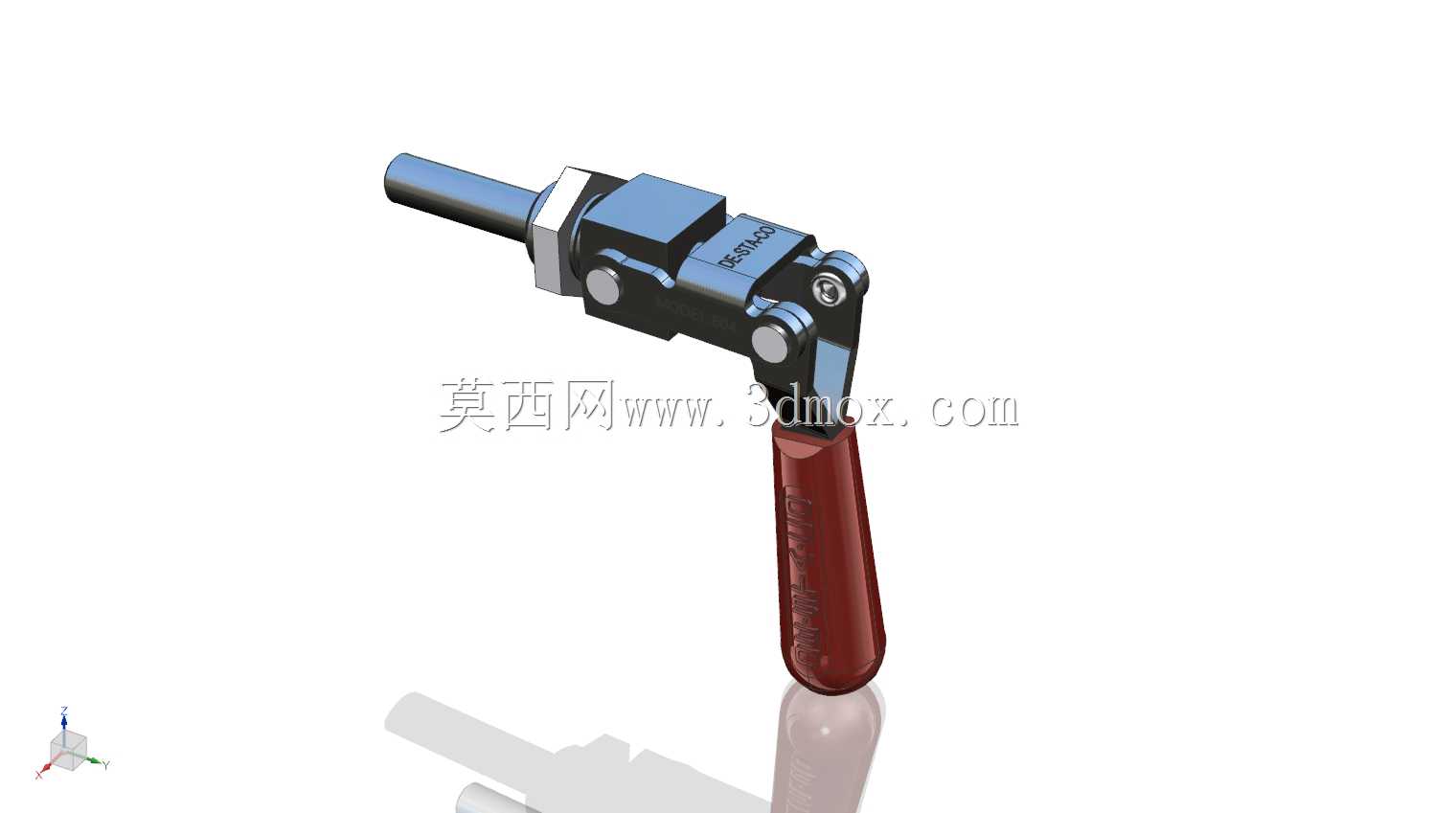

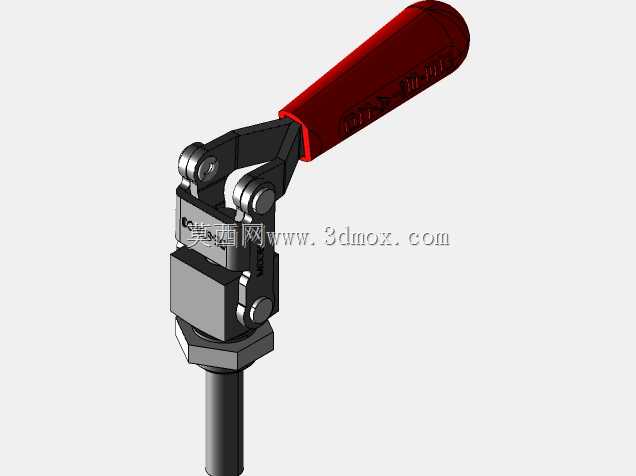

这款推拉式手动夹钳是工装夹具领域应用极为广泛的手动夹紧元件，在各类非标工装治具、工件定位装夹场景中承担核心的工件固定作用，常见于机械加工工序的工件装夹、焊接工装的工件定位、装配流水线的工件固定、检具的工件压紧等场景，能够在不借助气动、液压动力的前提下，依靠纯机械结构实现快速的夹紧与松开动作，适配小批量多品种生产、现场临时装夹、无动力供给的作业场景使用。该夹钳采用推拉式施力结构，操作端为包覆式防滑握把，操作人员单手握持即可完成整套夹紧与解锁动作，施力过程符合人体工程学设计，长时间重复操作也不易产生手部疲劳，内部连杆机构经过力学优化，能够将操作人员施加在握把上的手动推力放大数倍后传递到前端的夹紧推杆端，输出稳定可靠的夹紧力，足以应对常规金属工件、非金属工装件的装夹固定需求，且夹紧状态下具备自锁特性，即便受到作业过程中的振动、外力扰动，夹钳也不会意外松脱，能够持续保持稳定的夹紧状态，避免工件移位带来的加工偏差、焊接错位、装配误差等问题。从结构设计来看，该夹钳的主体承载部件采用高强度合金钢材加工而成，关键铰接位置配备耐磨销轴与衬套，能够承受长期反复的开合动作带来的磨损，延长夹钳的整体使用寿命，前端推杆为圆柱形直推结构，可根据实际装夹需求更换不同形式的压头，适配平面压紧、端面顶紧、侧向定位等不同的装夹需求，夹钳底座预留标准化安装孔位，可直接通过螺栓固定在工装平台、治具基板、设备工作台面上，安装边界清晰，不需要额外设计复杂的转接结构即可完成装配。夹钳整体外形紧凑，握把部分采用绝缘防滑的包覆材质，既能够提升操作握持的摩擦力，也能在焊接等存在飞溅的作业场景下隔绝一定的热量，避免操作人员烫伤，整体结构没有外露的尖锐棱角，作业过程中不会剐蹭操作人员或工件表面。在实际产线应用中，这类手动夹钳往往成组布置在工装板上，配合定位销、支撑块等元件完成工件的六点定位，操作人员只需要依次扳动各个夹钳的握把，即可在数秒内完成整个工件的装夹固定，相比传统的螺栓压紧方式，装夹效率能够提升数倍，且夹紧力一致性更好，不会因为操作人员的拧紧力度差异导致工件变形或者装夹松动，非常适合对装夹效率有要求、又不具备气动液压动力布置条件的作业场景，同时也可作为自动化工装的备用夹紧元件，在动力系统故障时临时完成工件固定，保障生产作业的连续性。
