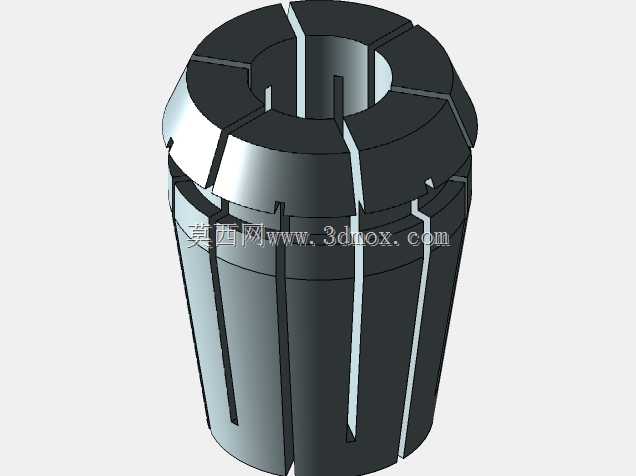

12mm孔径ER25弹性筒夹结构设计

在数控铣削、钻削、雕刻加工等机加工场景中，ER系列弹性筒夹是主轴与刀具之间传递扭矩、保证加工同轴度的核心衔接部件，这款适配ER25规格的12mm孔径筒夹，主要针对夹持直径12mm的直柄刀具、检具或工装导杆设计，可匹配市面上绝大多数配置ER25螺母的主轴刀柄、动力头以及多轴器输出端。从结构设计来看，这款筒夹采用上宽下窄的锥面配合结构，外锥面与ER螺母、刀柄内锥面的锥度完全匹配，当锁紧螺母沿轴向施压时，锥面的径向分力会迫使筒夹沿预设的开槽产生均匀的弹性形变，从而将中心孔内的刀具牢牢抱紧，这种均匀收缩的结构能有效保证夹持后的刀具径向跳动控制在极小范围内，避免加工过程中出现振刀、让刀的问题。筒夹本体的开槽采用对称交错分布设计，上端开槽从锥顶向下延伸，下端开槽从筒夹底部向上延伸，开槽长度经过反复校核，既保证筒夹拥有足够的弹性形变区间，避免锁紧时出现应力集中导致筒夹开裂，又能保证夹持力均匀分布在刀具柄部的整个接触长度上，不会出现局部应力过大夹伤刀具柄部、或是局部夹持力不足导致刀具打滑的问题。从安装边界来看，这款筒夹完全遵循ER25的标准尺寸规范，安装时需完全嵌入对应规格的刀柄锥孔内，配合ER25型锁紧螺母使用，锁紧扭矩需符合ER夹头的标准参数范围，过大的锁紧扭矩会导致筒夹过度形变失去弹性，过小则无法提供足够的夹持力。在实际加工场景中，这类筒夹可适配硬质合金铣刀、高速钢钻头、铰刀、丝锥等多种直柄加工刀具，也可用于夹持圆柱形定位销、导柱等工装部件，广泛应用在数控加工中心、精雕机、钻攻中心、木工雕刻机等设备的刀具装夹环节。设计过程中重点考虑了反复装夹的疲劳寿命，开槽的端部做了微小的圆弧过渡处理，避免长期反复形变过程中槽端出现裂纹扩展，同时中心夹持孔的公差带严格匹配标准直柄刀具的公差范围，保证在常规锁紧行程内即可实现对刀具的可靠夹持，不需要额外加装衬套即可适配12mm直径的柄部工件，减少了装夹环节的配件数量，提升换刀效率。
