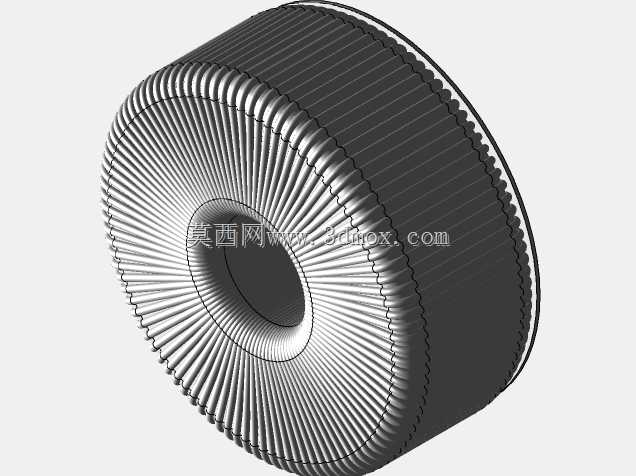

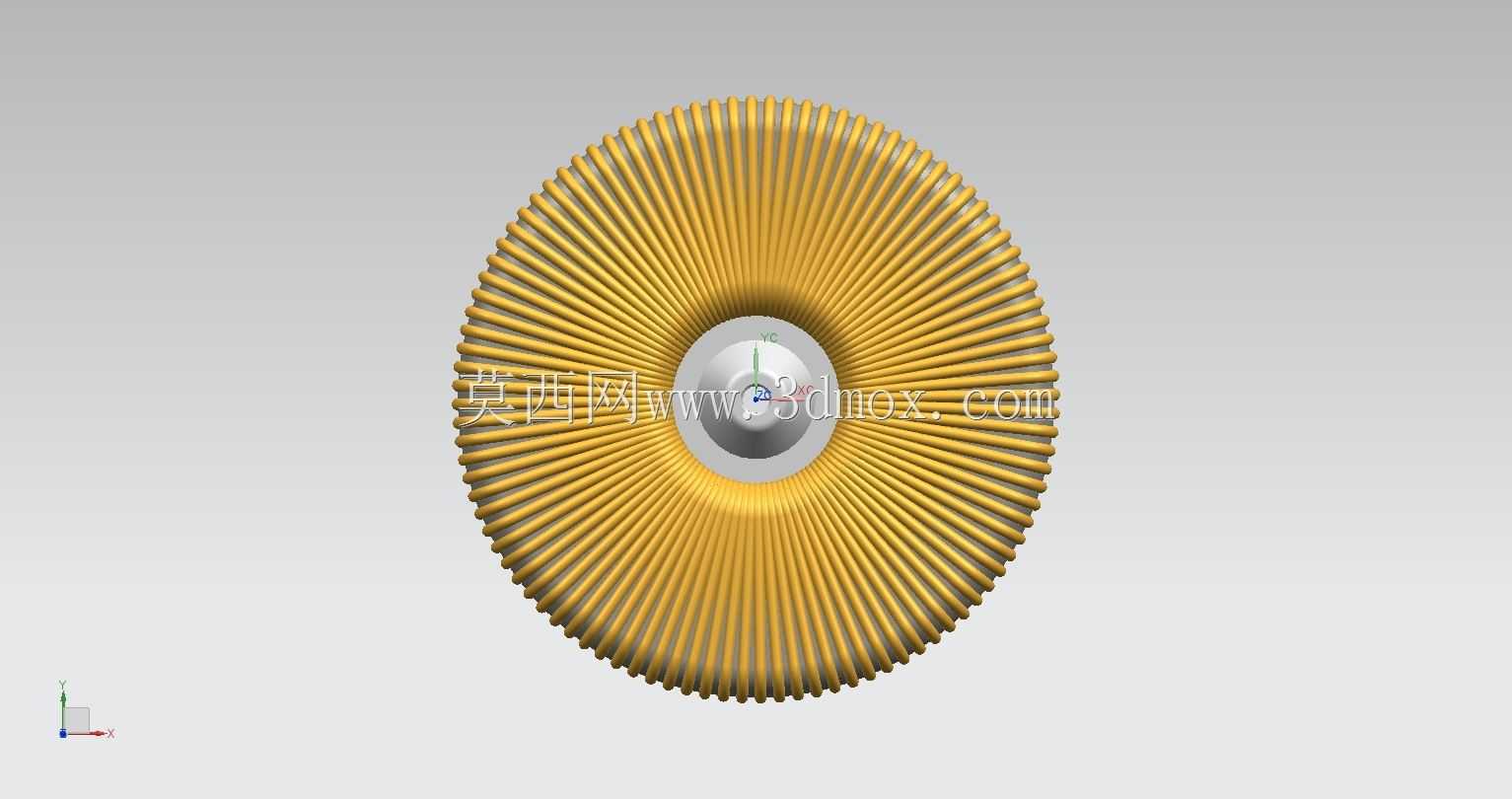

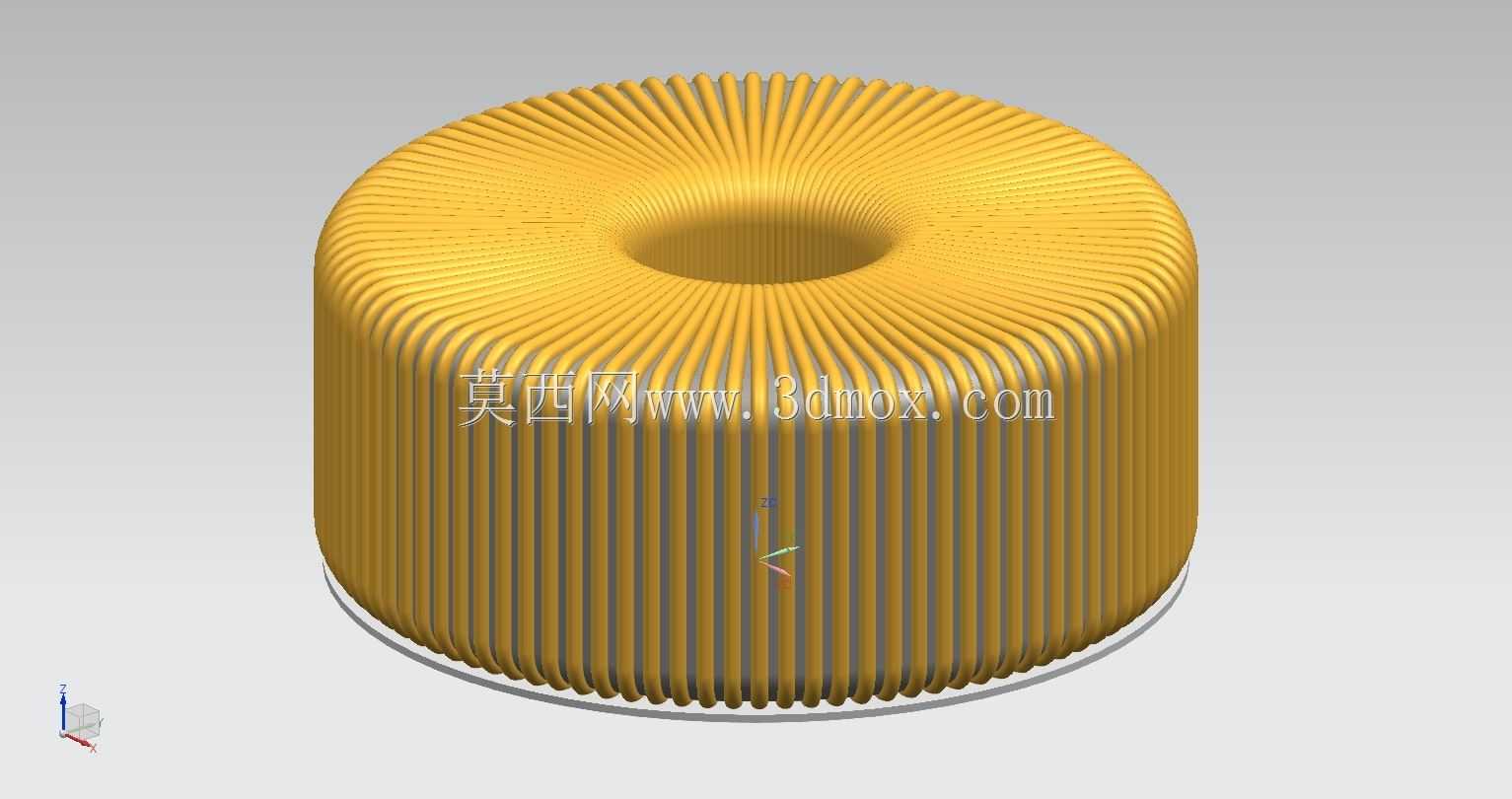

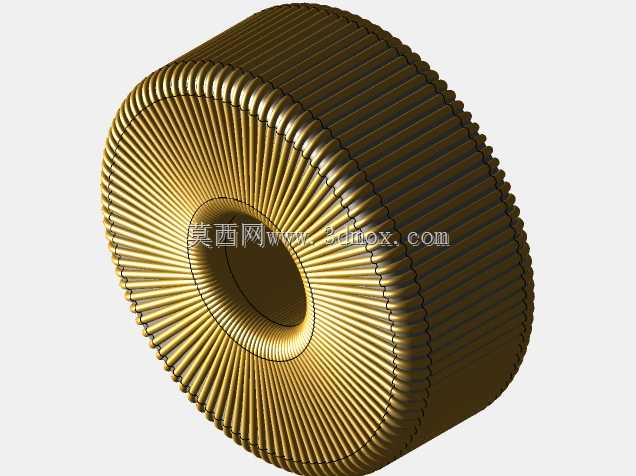

环形绕线铁芯变压器三维结构设计

这款环形变压器的三维结构设计，围绕小功率供电场景的实际使用需求展开，可广泛应用于民用音频设备、小型工控控制板卡、医疗检测仪器、低压照明供电系统等对供电稳定性、漏磁控制有较高要求的场景中，作为交流电压转换、电气隔离的核心部件使用。相较于传统叠片式方型变压器，环形结构的铁芯采用整条硅钢片连续卷制而成，磁路闭合无断点，能有效降低空载电流与铁芯损耗，在同等功率输出规格下，整体温升更低、转换效率更高，同时环形对称的绕线结构可以大幅削弱漏磁干扰，避免对周边敏感电子元器件造成电磁影响，适配对电磁兼容要求严苛的设备内部安装环境。在产品功能特性层面，该设计完整还原了环形变压器的核心结构：中心预留的通孔既是绕制线圈时的工艺定位孔，也可作为安装固定孔位，配合绝缘压片与中心螺栓即可完成快速固定，无需额外定制复杂安装支架；外层均匀排布的绕线结构严格按照环形绕线工艺的排布逻辑设计，线圈紧密贴合环形铁芯外壁，层间预留绝缘层空间，既保证绕组的结构强度，也能在长期工作状态下避免线圈移位、层间短路等问题；底部设计有环形绝缘底座，可将铁芯与安装金属面板完全隔离，满足电气安全的爬电距离要求。在设计思路上，该结构充分考虑了设备内部的安装边界限制：整体采用矮胖型圆柱轮廓，外径与高度的比例适配多数小型电子设备的内部腔体空间，不会出现局部突出干涉其他元器件排布的问题；中心安装孔的尺寸匹配通用规格的固定螺栓，无需额外加工适配配件；外轮廓无尖锐棱角，所有转角处均做圆弧过渡处理，既避免绕线过程中绝缘漆包线被棱角划伤，也能在设备装配过程中减少对操作人员、周边线材的剐蹭风险。在实际安装使用中，该结构的环形变压器可通过中心螺栓垂直固定在设备底板上，也可配合抱箍结构实现卧式安装，适配不同朝向的安装空间需求；绕组的出线端预留于底座侧方，可根据实际接线需求调整出线方向，方便与内部电路板的接线端子快速对接，减少内部走线的弯折半径，降低线材断裂的风险。整体结构设计兼顾了电磁性能、安装便利性与生产工艺可行性，能够匹配小功率供电场景下对变压器体积、效率、抗干扰能力的多重要求。
