户内立式中压熔断器结构设计

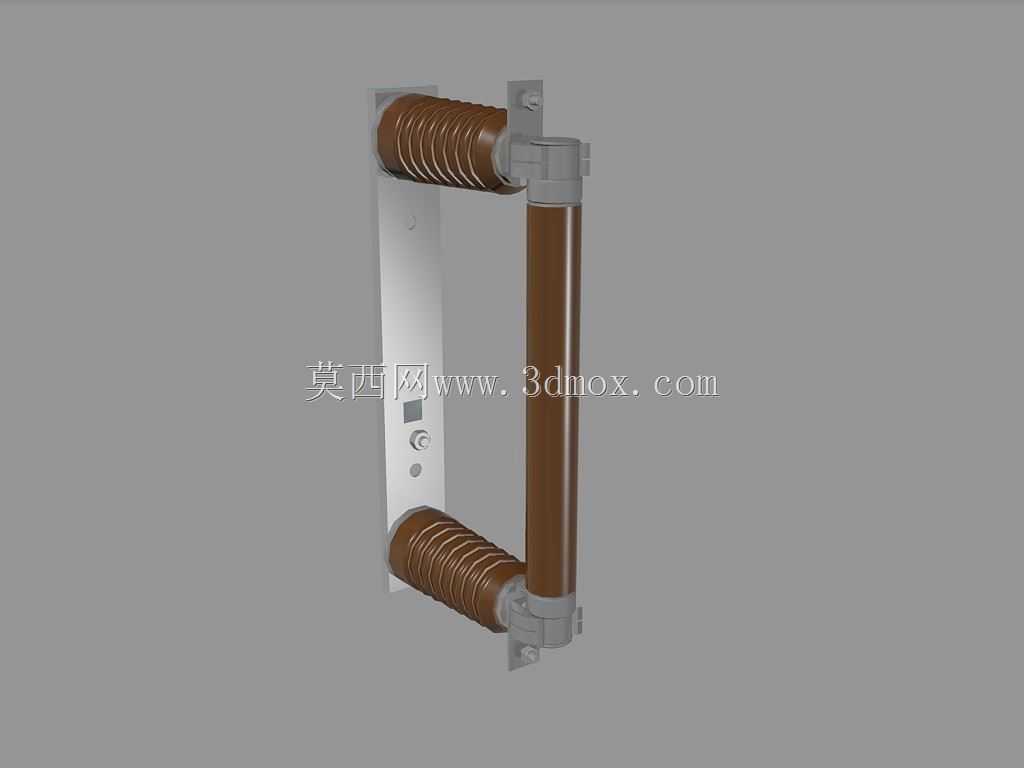

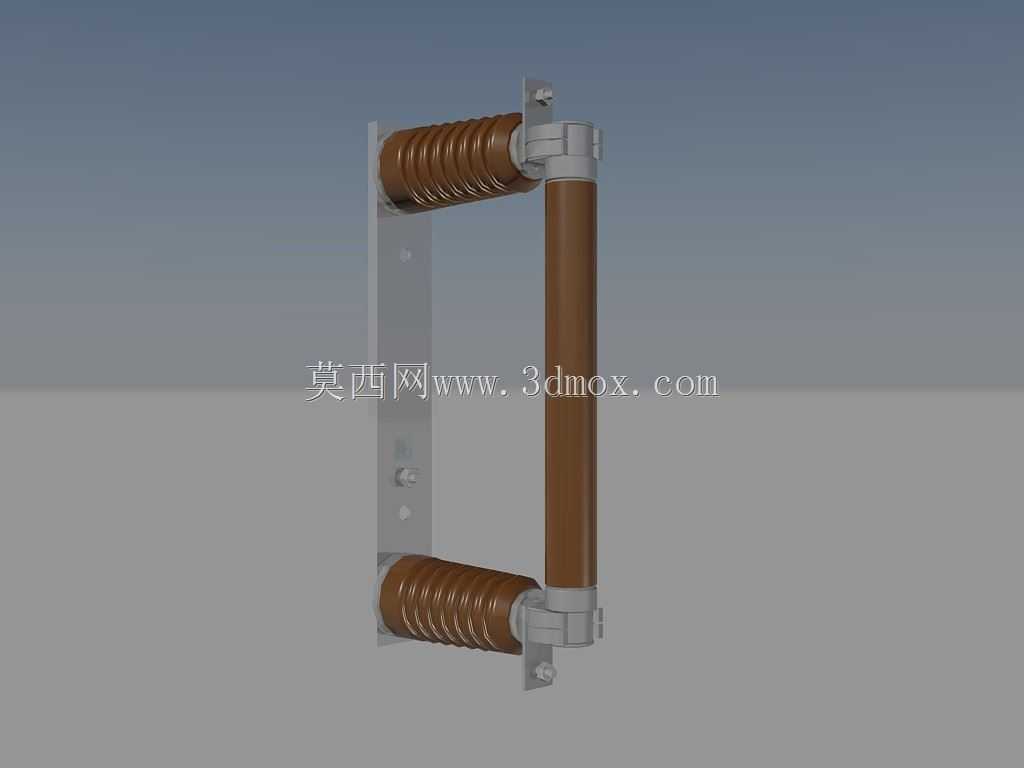

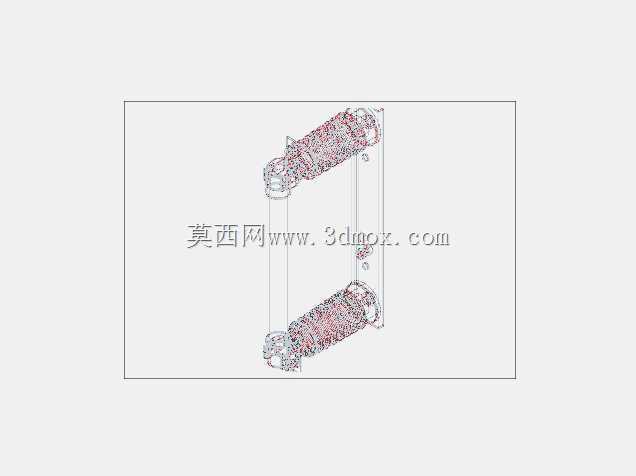

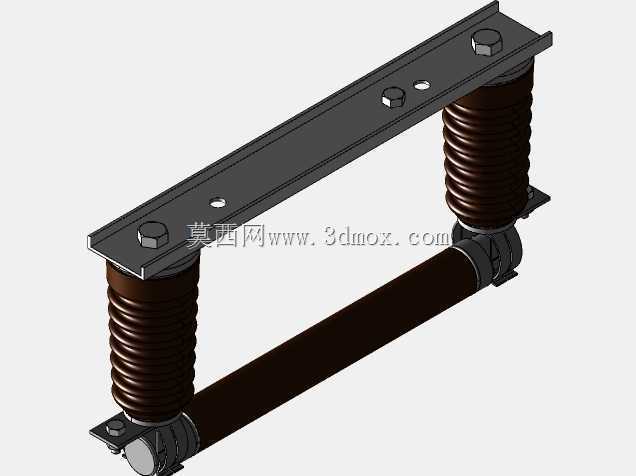

在10kV至35kV户内配电系统中，垂直安装的熔断器常用于开关柜、环网柜及箱变内部，承担短路与过载保护。其安装方向直接影响柜体内部的绝缘净距、母排走向及运维操作空间，因此在结构设计阶段必须把安装边界作为首要约束。该模型采用框架式支撑结构，将熔管竖直固定于金属安装板上，上下两端通过绝缘子和触头座形成可靠电气连接。竖直布置有利于缩短三相相间距离，并在有限柜宽内保持清晰的断口可视性。熔管本体为长圆柱形绝缘外壳，内部填充石英砂等灭弧介质，两端金属帽与触头弹性接触，保证故障电流开断时接触压力稳定。上下支撑绝缘子采用带伞裙的瓷质或复合绝缘结构，既增加爬电距离，又能承受分断瞬间产生的机械冲击与热应力。安装板上的螺栓孔位、触头中心距及熔管长度共同决定了设备在柜内的占位。设计时需核对带电体对地、相间以及对柜门的安全净距，同时预留更换熔管时的抽拉空间，避免手车或母排阻碍操作。框架的折弯边和加强筋用于提高整体刚性，防止在短路电动力作用下发生明显变形；触头接触面应控制平面度与镀层质量，以降低接触电阻并抑制长期运行发热。从建模角度看，该结构需要重点表达绝缘子伞裙、熔管夹持件、安装板孔系和触头装配关系。各零件之间的同轴度、孔位对齐和装配间隙直接影响现场互换性。对于设备选型人员，可依据柜体高度、母排相间距和额定电流参数判断该类立式熔断器是否适用；对于结构工程师，则可在此基础上调整安装板尺寸、绝缘子高度和触头形式，以匹配不同开关柜的布局要求。整体设计强调绝缘可靠、分断安全、安装紧凑和维护便利，能够满足户内中压配电场景对保护器件稳定性的要求。
