FRX5自行车辐条式车轮三维结构设计

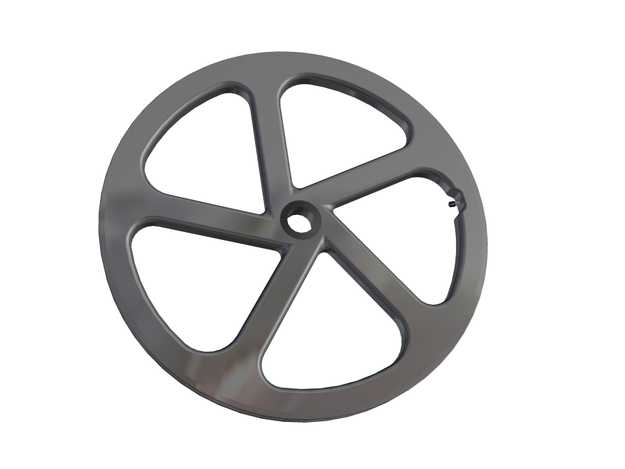

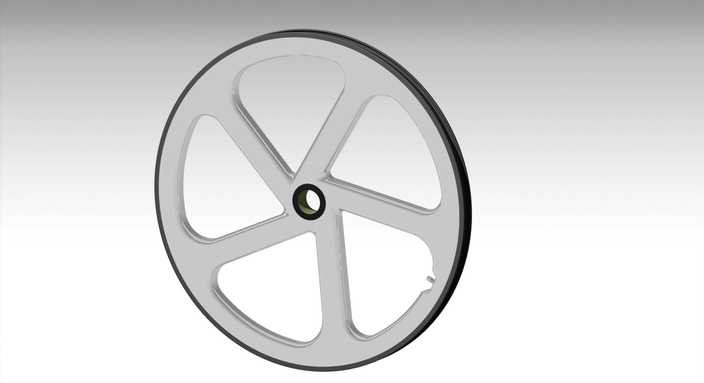

本作品为FRX5自行车车轮的三维参数化建模成果，建模阶段围绕自行车轮的实际使用需求展开结构设计，整体采用六辐条一体式轮盘构型，区别于传统钢丝辐条轮的分体装配结构，一体化的辐条与轮缘设计能够在保障轮体结构强度的同时，简化生产装配流程、降低轮体维护成本。建模过程中首先确定轮体的中心安装基准，以中心轴孔为定位原点绘制轮体的中心轮毂结构，中心轴孔周边做加厚凸台处理，强化轴部安装位置的结构强度，避免轮体在骑行受力过程中出现轴孔开裂、形变的问题。随后以中心轮毂为基准，均匀排布六根变截面辐条，辐条从轮毂位置向轮缘位置平滑过渡，截面宽度随受力传导路径逐步变化，既能够均匀分散骑行过程中来自轮缘的冲击载荷，也能避免等截面辐条带来的材料冗余、轮体重量过大的问题。轮缘部分采用闭合环形结构，边缘做圆弧过渡处理，适配自行车外胎的安装定位需求，轮缘侧边预留的小缺口结构用于轮胎安装时的卡位与气门嘴对位，细节设计完全贴合实际自行车轮的装配使用逻辑。材质渲染阶段采用哑光深灰金属材质模拟铝合金轮体的真实质感，对辐条与轮毂的衔接位置做圆角过渡处理，消除结构应力集中点，还原金属轮盘经压铸成型后的细腻表面质感，渲染过程中通过光影调整凸显轮体的结构层次感，清晰展现每一处结构的衔接关系与厚度变化。整体建模严格遵循自行车轮的力学设计逻辑，所有结构尺寸均参考民用自行车轮的通用参数设定，既可以作为自行车配件设计的参考原型，也可用于骑行装备相关的结构演示、装配模拟场景，模型结构完整无破面，各部分结构衔接流畅，能够直观展现一体式六辐条自行车轮的设计优势与结构特点。
