160毫米规格自行车盘式制动转子三维设计

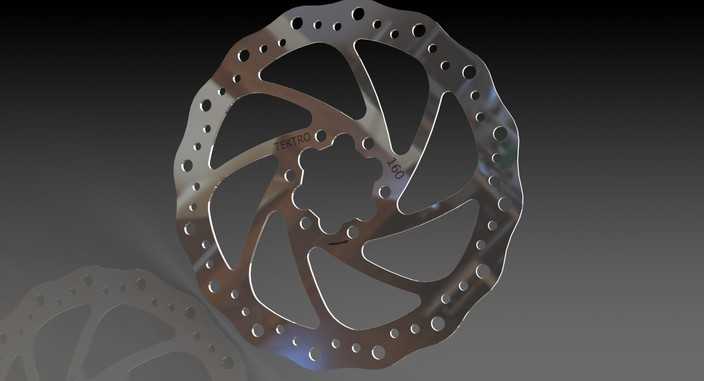

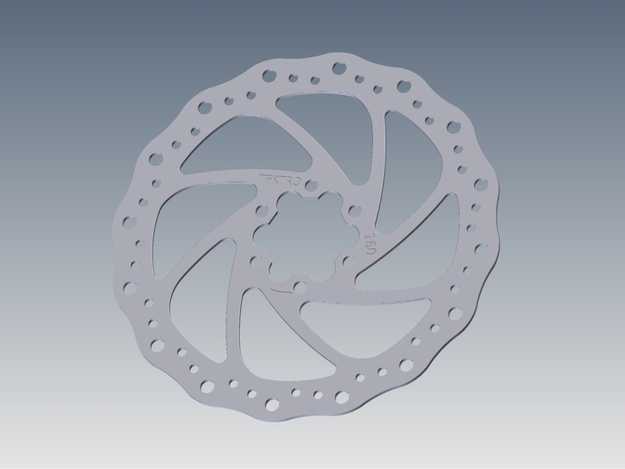

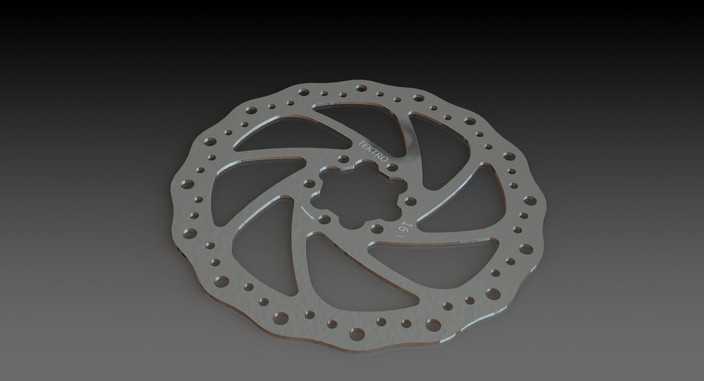

本作品为160毫米规格自行车盘式制动转子的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械零件设计的精度规范，还原了量产碟刹盘片的全部结构细节。建模初始阶段先以旋转凸台指令构建盘片的基础环形基体，严格控制盘片的基础厚度与内外径尺寸，匹配160毫米标称直径的行业通用规格，中心安装孔位完全适配自行车花鼓的标准安装花键结构，保证安装定位的精准度。结构设计上，盘片外缘采用波浪形非圆轮廓设计，既能够在制动过程中持续剐蹭清洁来令片表面，避免泥沙嵌留影响制动效果，也可以在盘片受热膨胀时预留形变余量，防止高温下盘片翘曲变形引发制动抖动。盘片主体区域设计了多组放射状分布的镂空辐条结构，辐条采用流畅的弧形过渡造型，在保证盘片整体结构强度、抗扭刚性满足制动受力要求的前提下，尽可能去除冗余材料，降低盘片自重，同时镂空区域可以形成顺畅的空气流通通道，在车轮转动过程中引导气流穿过盘片，快速带走制动摩擦产生的热量，避免长时间制动出现热衰减现象。盘片表面沿周向均匀分布多组大小不一的圆形散热小孔，进一步提升散热效率，同时可以排出摩擦产生的磨屑，减少来令片的异常磨损。材质设定阶段，为模型赋予不锈钢金属材质，调整材质的粗糙度、金属度参数，还原不锈钢碟刹盘片哑光磨砂的真实金属质感，渲染阶段采用渐变灰色背景搭配柔和的环境光，清晰呈现盘片的轮廓结构、镂空细节与表面质感，完整展现零件的设计特征。整个建模过程严格把控各结构的尺寸公差，安装位、摩擦面、镂空结构的比例完全符合实际产品的工程要求，既可以作为自行车制动系统结构学习的参考案例，也可用于相关配件的设计验证、装配模拟场景使用。
