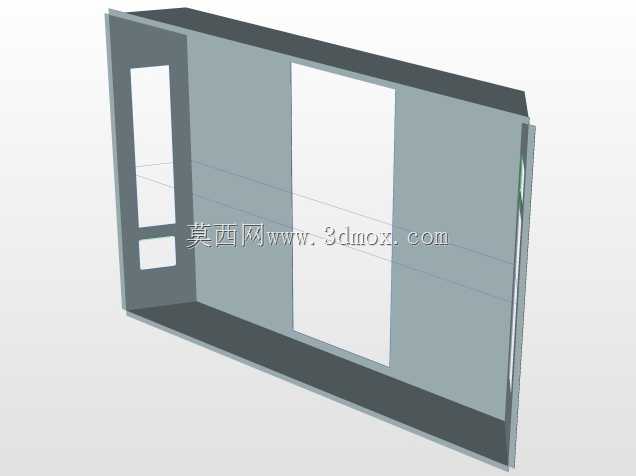

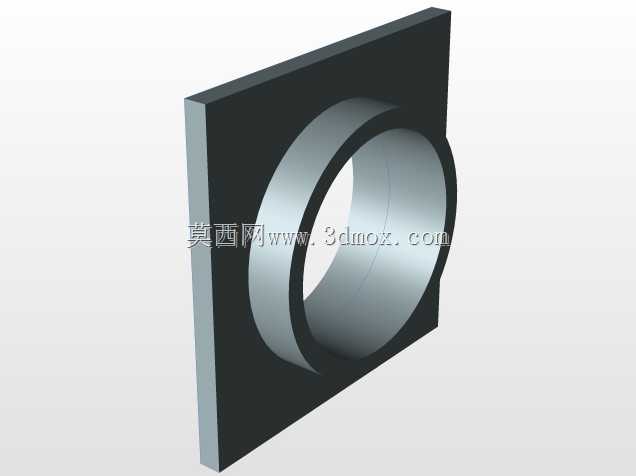

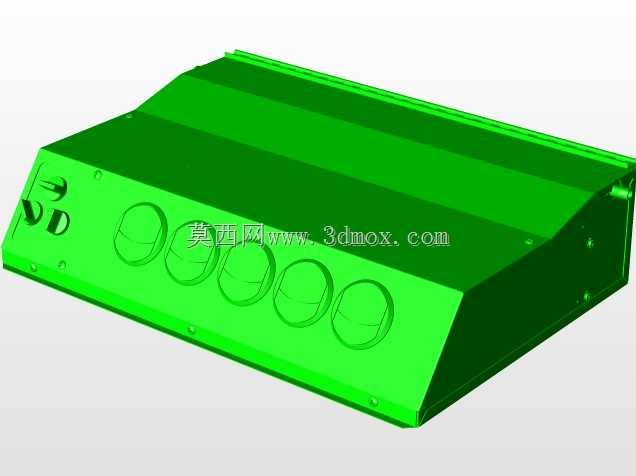

客车空调通风管道结构设计方案

项目分类:3D模型 发布时间:2021-08-01 ID:218246
  • 客车空调通风管道结构设计方案
  • 客车空调通风管道结构设计方案
  • 客车空调通风管道结构设计方案
  • 客车空调通风管道结构设计方案
  • 客车空调通风管道结构设计方案
  • 客车空调通风管道结构设计方案
  • 客车空调通风管道结构设计方案
  • 客车空调通风管道结构设计方案

在客车整车暖通空调系统的架构中,通风管道承担着将经温湿度调节后的气流精准输送至车厢各区域的核心作用,直接决定了车厢内不同位置乘客的体感舒适度,是客车内饰与功能系统中不可缺少的关键部件。这套管道组件主要适配大中型公路客车、城市公交客车的顶置式空调布局,安装于车厢顶部内饰层与车身顶盖之间的封闭夹层空间,沿着车身纵向中轴线排布,可根据车内座椅布局、站立乘客区域的分布,将制冷、制热、新风换气的气流均匀分配到车厢前后段、左右侧的各个出风口,避免出现局部区域温度不均、气流直吹乘客、通风死角等常见问题。从功能特性来看,这套风道组件采用变径截面的流线型设计,管道内部做了平滑过渡处理,没有突兀的直角转折或截面突变结构,能够有效降低气流在管道内部输送过程中的沿程阻力与局部涡流损耗,既可以减少空调风机的工作负载,降低整车能耗,也能大幅削弱气流高速流动产生的风噪,提升车厢内的乘坐静谧性。管道的分支接口位置经过精准的风量匹配计算,每个出风口的截面尺寸、导流角度都对应不同的送风距离与覆盖范围,靠近空调主机的近端出风口做了适当的节流设计,远端出风口则适当扩大过流面积,保证各个出风口的出风量偏差控制在合理区间内,让车厢内不同位置的温度差维持在人体舒适的范围内。在设计思路上,这套管道充分考虑了客车顶部夹层的安装边界,整体采用扁平化的截面造型,在保证足够过流面积满足送风量要求的前提下,尽可能压缩管道的垂直方向厚度,避免占用过多的顶部夹层空间,为车内顶灯、行李架、线束走线等其他部件预留充足的安装余量。管道的连接部位采用承插式配合结构,搭配密封胶条实现接缝处的气密连接,防止输送过程中出现冷量泄漏、凝露滴水的问题,同时模块化的分段设计也便于生产运输与现场装配,后期维护时可单独拆卸故障管段,无需整体拆解风道系统。管道的外形轮廓完全贴合客车顶盖的内表面弧度,安装固定点的位置与车身顶部的预设安装支座一一对应,安装时无需对车身结构做额外改动,能够适配多数同级别客车的空调系统改装与配套需求,兼顾了送风性能、安装便利性与乘坐体验的多重要求。
